中式仿古带亭休闲观光游船设计

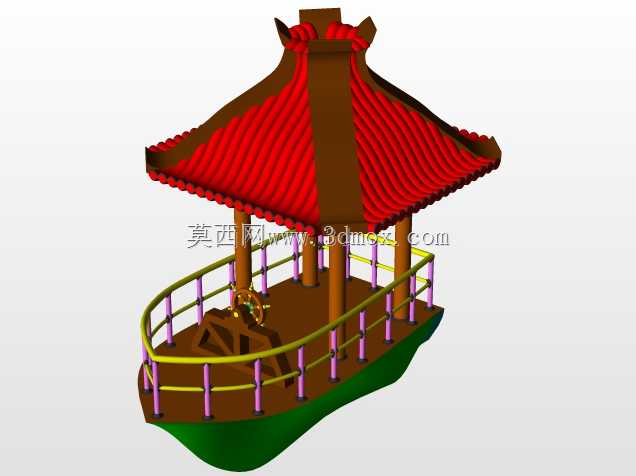

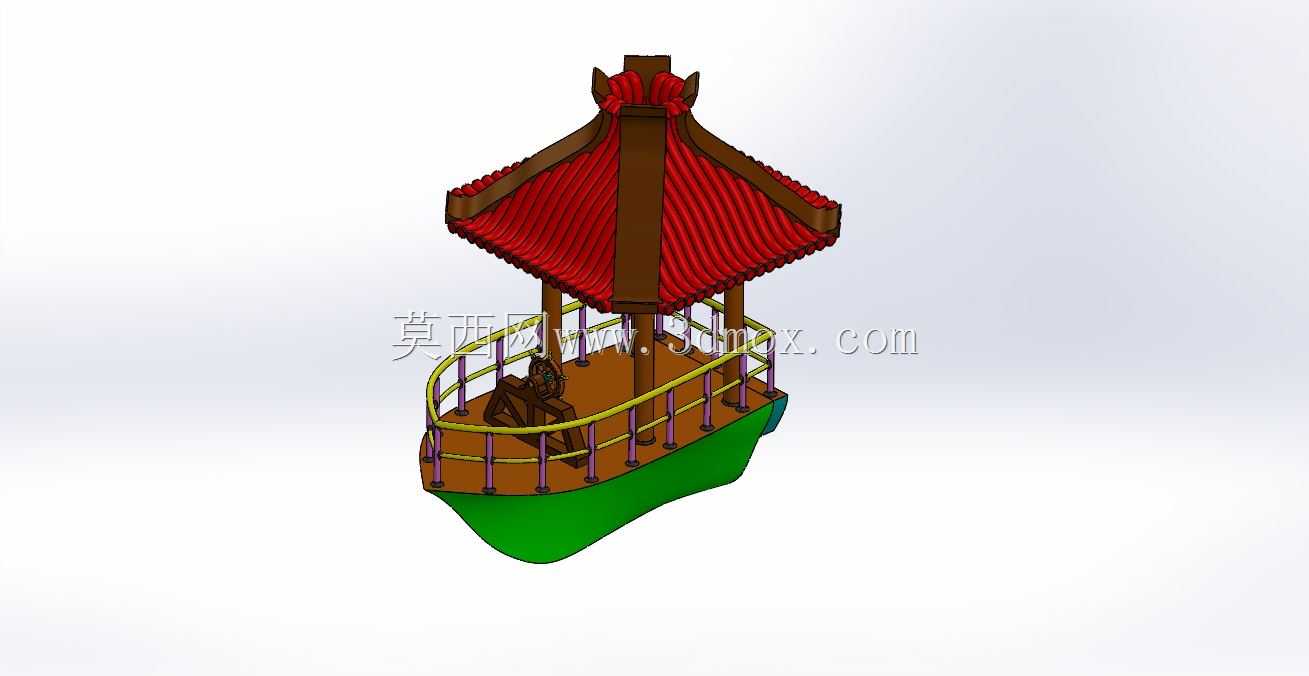

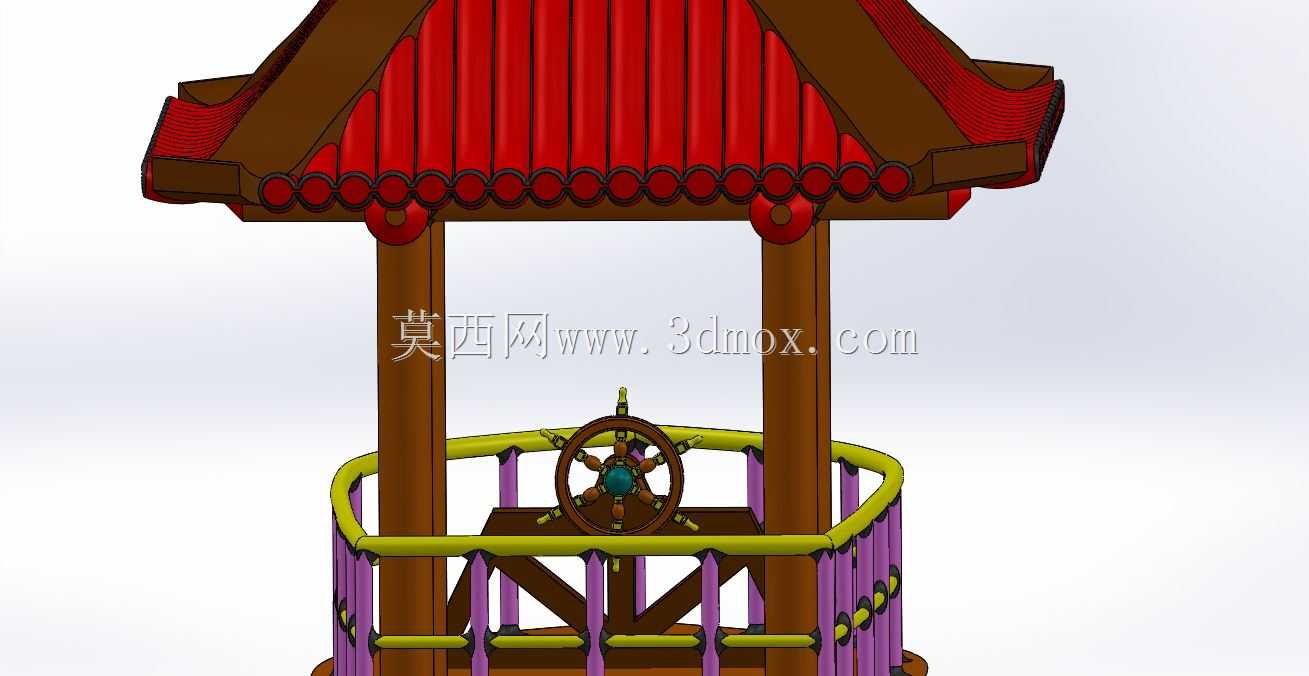

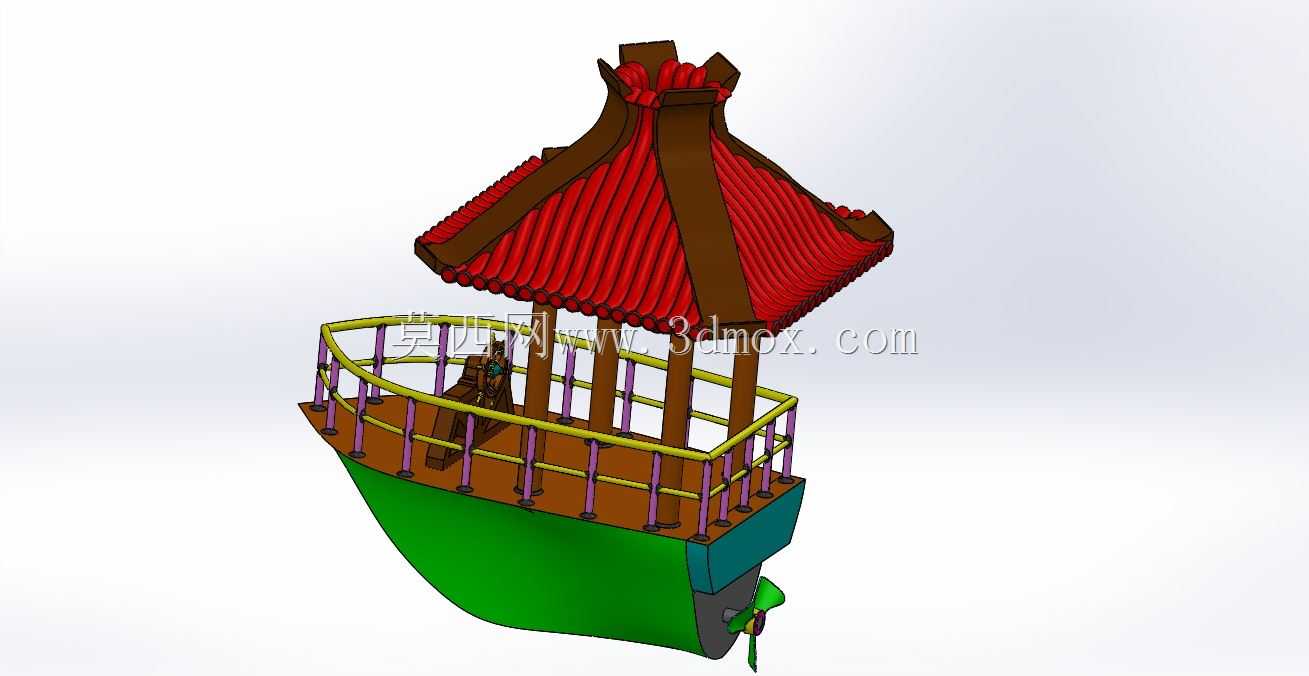

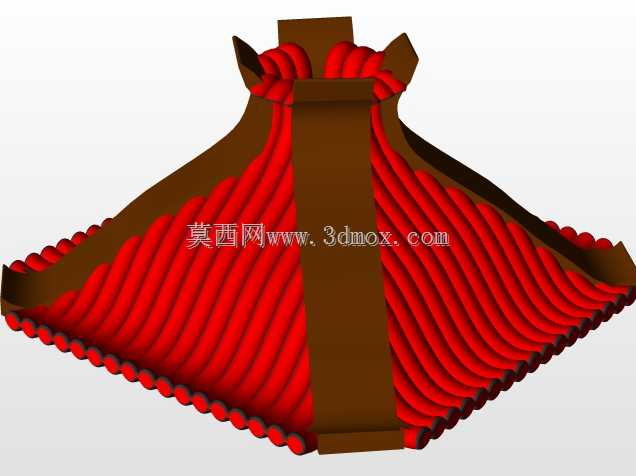

这款带中式仿古亭的观光游船，主要应用于城市公园内湖、景区人工水域、古镇观光河道等场景，承担短途水上载客游览、休闲体验的功能，单船可承载4-6名乘客，适配静水或流速极低的平缓水域使用。从结构设计来看，船体下部采用流线型深V船底造型，可有效降低航行时的水阻，提升行驶平稳性，船身主体采用玻璃钢材质的设计思路，兼顾轻量化与耐水腐蚀的使用需求，船舷四周设置高度1.1米的安全护栏，护栏立柱与扶手采用圆管结构，避免尖锐棱角磕碰乘客，船面甲板做防滑纹理处理，防止乘客上下船或行走过渡时滑倒。上部的仿古亭采用传统中式四角攒尖顶结构，亭顶铺设仿真琉璃瓦造型的覆盖件，四根主立柱支撑整个亭顶结构，亭内设置环形座椅与中间的小桌台，可供乘客休憩观景，亭顶挑檐伸出船舷外30公分，可起到遮阳挡雨的作用，适配户外多变的天气使用。建模过程中首先在SolidWorks中绘制船体的三维草图，先确定船长3.2米、船宽1.4米、总高2.6米的整体尺寸边界，通过放样特征生成船体的曲面外壳，对船底曲面做曲率连续检查，避免航行时出现紊流增加阻力；之后绘制甲板平面，拉伸生成甲板实体，在甲板上定位护栏立柱的安装孔位，通过阵列特征生成所有护栏结构，再单独绘制仿古亭的零件，亭顶的瓦楞结构通过线性阵列的凸起特征实现，四根立柱与船甲板的连接位置做加强筋结构设计，提升整体结构强度；最后完成所有零件的装配，做干涉检查确认各部件无碰撞，对乘坐区域做人体工程学校核，保证乘客坐下后腿部有充足活动空间，亭内净空高度不低于2米，避免乘客碰头。实际使用中该船可搭配脚踏驱动或者小型电动推进装置，船体吃水深度控制在0.3米，适配多数浅水位的观光水域，整体结构无外露尖锐部件，所有边角都做R5以上的圆角处理，符合游乐设施的安全设计规范，亭体结构与船体采用螺栓连接，方便后期维护更换部件。
