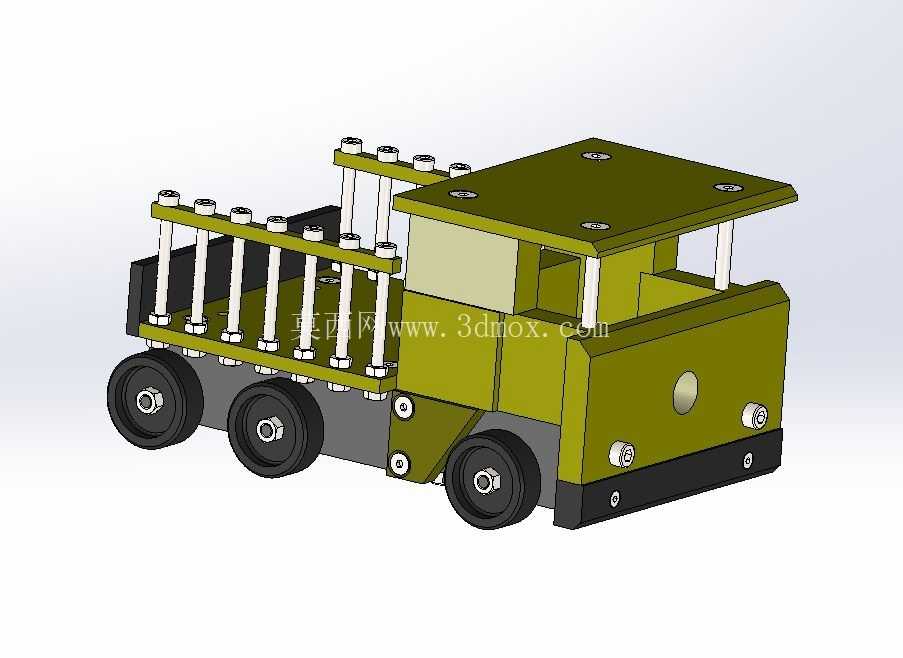

橄榄绿栏板式小型载货玩具卡车结构

这款小型载货卡车结构，最初的设计出发点是作为趣味拼装类的铸造工艺验证样件，用来验证小型薄壁结构件的砂型铸造流道合理性，同时兼顾手工拼装玩具的把玩属性，整体结构完全按照实车的功能逻辑做等比例缩小，没有多余的装饰性冗余结构。从实际应用场景来看，这类缩小比例的载具结构，一方面可以作为职业院校铸造工艺实训的教学样件，让学员直观理解小型带轮类铸件的分型面选择、浇冒口布置逻辑，另一方面也可以作为桌面级拼装摆件，通过分件铸造后螺栓组装的形式，让爱好者体验机械结构装配的逻辑。

从功能特性上拆解，整车分为驾驶室、栏板式货厢、行走轮组、底盘基座四个核心模块，所有模块之间全部采用内六角螺栓连接，没有粘接或者焊接结构，方便反复拆装调整。驾驶室顶部预留了四个均匀分布的安装孔位，既可以作为吊装工艺孔方便铸造后的起模操作，也可以后续加装警示灯、装饰顶棚等拓展配件，驾驶室正面预留了两个圆形安装位，用来装配车灯模拟件，前保险杠位置做了加厚的黑色防撞条结构，对应实车的低速碰撞缓冲设计，防撞条上同样预留了三个固定孔，保证装配后不会出现松动移位。栏板式货厢采用两侧立柱加横杆的围栏结构，每侧的立柱都做了上下贯通的安装孔，通过螺栓直接固定在底盘的货厢安装平面上，立柱顶部的横杆采用等距分布的连接头，既保证了围栏的结构强度，避免搬运小物件时出现栏板变形，也还原了真实载货卡车栏板的结构形态，货厢底板和底盘为一体化铸造结构，省去了额外的底板装配工序，底板平面做了0.2度的拔模斜度，既满足铸造工艺的起模要求，也不会影响放置小物件时的平整度。

行走轮组采用三轴六轮布局，前轴为转向轮组，后两轴为承重驱动轮组，每个车轮都采用橡胶外圈加金属轮毂的组合结构，轮毂中心预留了轴承安装位，可以直接压入微型滚动轴承，通过轮轴固定在底盘侧面的安装座上，轮轴和安装座之间采用间隙配合，保证车轮转动时没有卡滞，底盘侧面的轮组安装座做了加厚处理，避免反复拆装轮组时出现安装孔滑牙的问题。设计过程中，最初的方案是采用两轴四轮布局，但是在做结构重心验算时发现，货厢装载小物件后重心偏后，后轴承重过大容易出现后轮磨损加快、上坡翘头的问题，因此调整为三轴六轮布局，将后两个轮组的间距控制在货厢长度的三分之二位置，让承重均匀分布在四个后轮上，同时前轴的转向角度预留了左右各30度的转动空间，满足小半径转向的使用需求。

外形尺寸方面，整车长度控制在180mm，宽度75mm，高度90mm，所有外凸结构都做了R2的圆角处理，避免铸造时出现尖角缩孔，也防止把玩时划伤手部。安装边界上，底盘底部做了四个对称分布的定位凸台，凸台高度3mm，可以直接卡在配套的展示底座定位槽内，不需要额外固定就可以稳定摆放；所有连接螺栓都采用M2的标准内六角螺丝，通用配件替换方便，不需要定制特殊规格的紧固件；车轮的外沿超出底盘侧面2mm，保证车辆在平面上滑动时，底盘侧面不会和接触面产生摩擦，轮组的下沿距离底盘底部的间隙为5mm，足以应对桌面级的微小凸起障碍，不会出现底盘卡滞的问题。

从铸造工艺的适配性来看，整车所有结构的壁厚都控制在2.5mm-3mm之间，没有出现壁厚突变的结构，避免铸造时出现冷隔、缩松缺陷，所有的安装孔都采用先铸出底孔再二次攻丝的工艺，保证螺纹的连接强度，分型面选择在底盘的中间平面位置，上下模的脱模斜度统一为0.5度，不需要复杂的抽芯结构就可以完成造型，非常适合小型批量的砂型铸造生产，也适合作为低压铸造的工艺验证样件。在结构细节处理上，驾驶室侧面没有做多余的曲面造型，全部采用直面拼接，既降低了铸造模具的加工难度，也还原了老式载货卡车的方正造型风格，货厢的围栏立柱和横杆之间采用插接定位加螺栓紧固的形式，装配时不需要额外的治具定位，徒手就可以完成整车组装，组装后整体结构的晃动量控制在0.1mm以内，不会出现松散异响的问题。
