适配GX12接头的ESP32迷你防护壳体

这款适配GX12连接器的ESP32迷你壳体，主要面向小型嵌入式传感节点、近距离无线数据采集终端的安装防护需求，在工业现场的设备状态监测点位、小型物联网终端部署场景中，这类紧凑外壳能有效降低核心控制板的安装空间占用，同时为板载元件提供基础的防尘、防外力磕碰防护。从实际使用场景来看，这类壳体常被部署在设备侧方的狭小安装位、管线排布密集的控制柜边角，或是户外小型监测点的密封舱内部，因此设计阶段首先要平衡内部元件容纳空间与外部安装边界的矛盾，避免壳体尺寸过大挤占周边管线的排布空间，同时也要保证内部不会出现元件干涉、接插件插拔受阻的问题。

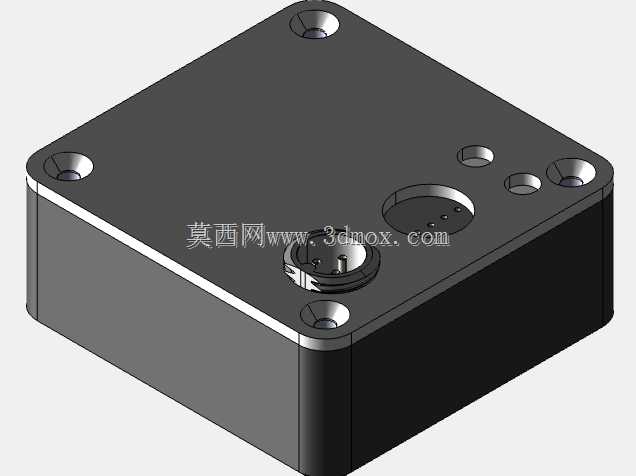

壳体整体采用方正带圆角的外形设计，边角做圆弧过渡处理，既能够避免尖锐边角在安装过程中划伤操作人员、划破周边线缆绝缘层，也能在3D打印制作时减少边角翘曲的概率，提升打印成品的成型质量。内部腔体的尺寸完全围绕ESP32核心板的实际轮廓做适配，预留了板载天线的信号透传空间，避免金属壳体或者过厚的塑料遮挡影响无线信号的收发强度，针对GX12航空连接器的安装位，壳体侧壁做了精准的开孔与定位凸台，连接器装入后可以通过自带的锁紧螺母牢牢固定在壳体上，不会因为现场的线缆拉扯导致连接器松动、接线脱落，保证信号传输的稳定性。

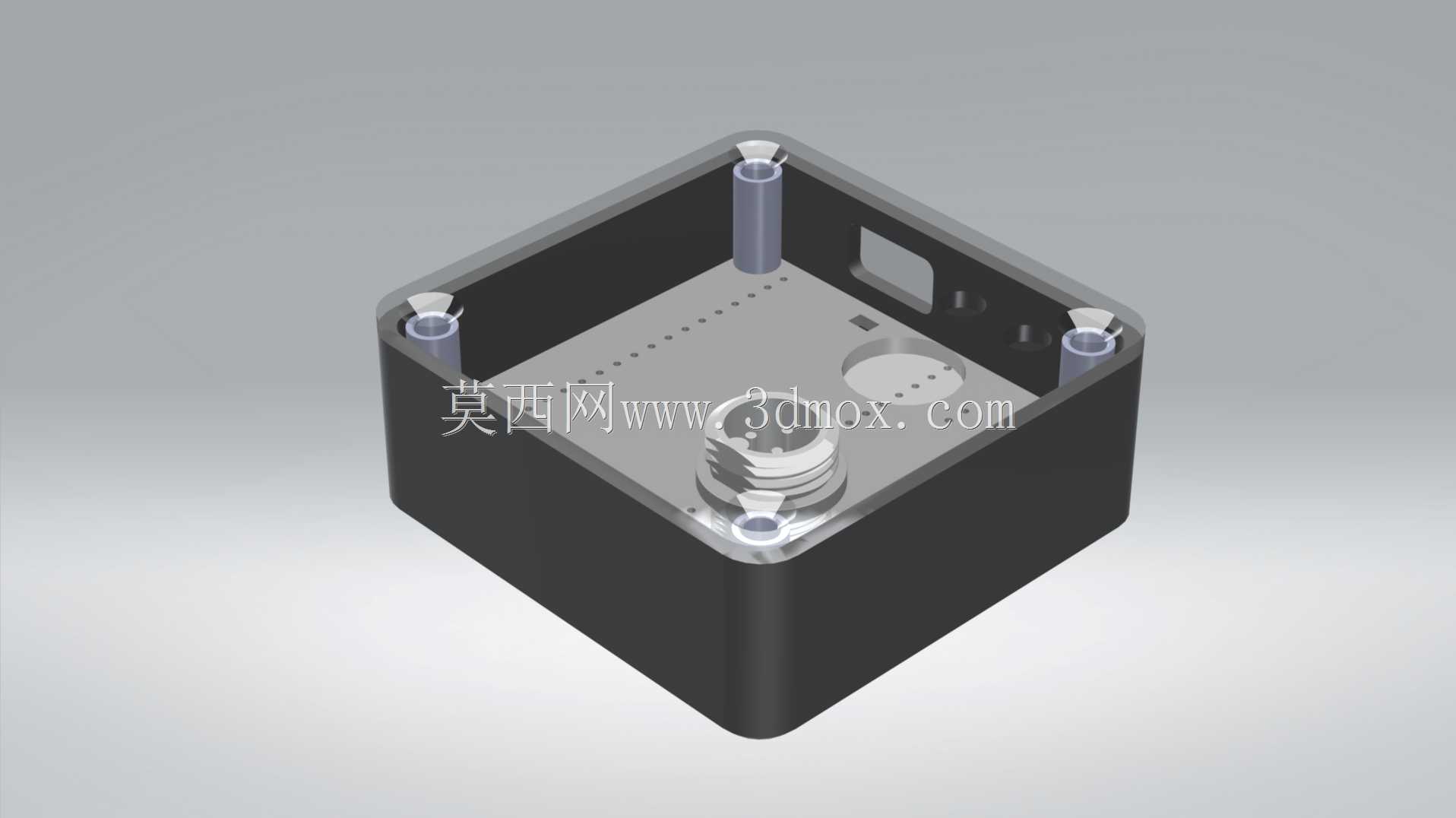

壳体内部设置了四个对应ESP32板安装孔位的支撑柱，支撑柱顶端预留了自攻螺丝的安装孔位，核心板装入后可以通过四颗小型自攻螺丝直接固定在支撑柱上，不需要额外加装铜柱或者其他固定件，减少装配时的零件数量，降低现场组装的工作量。支撑柱的高度经过精准核算，保证核心板固定后，板载的 tallest 元件（比如电容、接口座）不会与壳体内壁发生摩擦挤压，同时也能在核心板与壳体底部之间留出足够的走线空间，方便GX12连接器的接线从底部穿入后直接焊接到核心板的对应引脚，不会出现线缆被压住、绝缘皮破损的风险。

考虑到3D打印制作的工艺特性，壳体的壁厚设置在1.5mm到2mm之间，既能够保证壳体整体的结构强度，在普通的桌面级FDM打印机上也能实现无支撑打印，减少后期支撑拆除的工作量，同时降低打印材料的消耗。壳体的合盖位置做了错位的止口设计，上下盖扣合后能够形成简单的迷宫密封结构，阻挡大部分的灰尘与飞溅的水滴进入壳体内部，适配工业现场多数非强腐蚀、非高浸水风险的普通工况。如果需要更高的防护等级，也可以在止口位置添加薄橡胶密封圈，进一步提升壳体的密封性能。

安装边界方面，壳体整体外部尺寸控制在极小的范围内，四个边角的安装孔位可以直接通过M3螺丝固定在设备表面、安装支架或者DIN导轨转接件上，不需要额外设计复杂的安装结构。针对不同的现场安装需求，壳体背部也预留了粘贴背胶的平面区域，对于不需要螺丝固定的临时部署点位，可以直接通过强力泡棉胶将壳体粘贴在光滑的设备表面，进一步提升部署的灵活性。GX12连接器的安装位设置在壳体的侧壁居中位置，接线时线缆可以从侧面水平引出，不会额外增加壳体的垂直方向安装高度，适合在垂直空间受限的夹层、设备缝隙内部署。

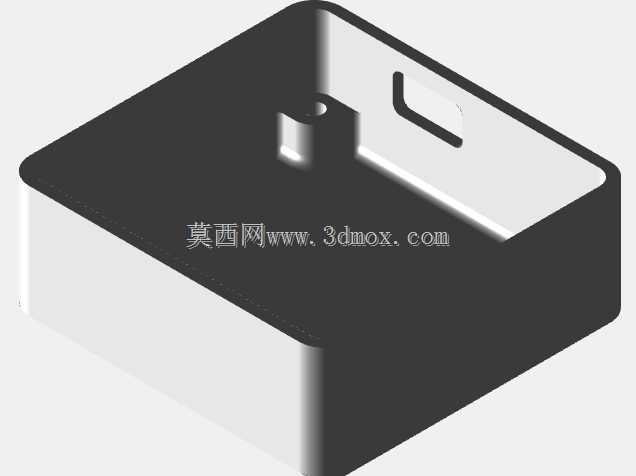

从设计思路上看，这款壳体没有做多余的装饰性结构，所有的结构特征都服务于实际的装配与使用需求：内部的加强筋沿着支撑柱与壳体侧壁分布，既能够提升壳体的抗形变能力，避免螺丝锁紧时壳体发生变形，也不会过多占用内部的元件容纳空间；侧壁的开孔除了GX12连接器的位置，还预留了状态指示灯的透光孔位，不需要打开壳体就能直接观察核心板的电源、通讯状态，方便现场调试与后期运维排查故障。壳体的边角圆角半径统一设置为3mm，既符合工业产品的安全设计规范，也能在打印时减少应力集中，避免壳体在受到轻微撞击时从边角位置开裂。

在实际选型使用时，需要注意核心板的元件高度不能超过支撑柱预留的间隙，GX12连接器的接线端要提前做好焊线处理，再将连接器从壳体外侧穿入固定，避免固定后焊线操作空间不足。如果是用于户外部署场景，可以在打印时选择耐候性更好的ASA或者PETG材料，提升壳体抗紫外线、耐温度变化的能力，延长户外使用的寿命；如果是用于普通室内工业场景，常规的PLA材料就能够满足使用需求，进一步降低制作成本。
