带称重传感模块的立式触控物联网智能秤

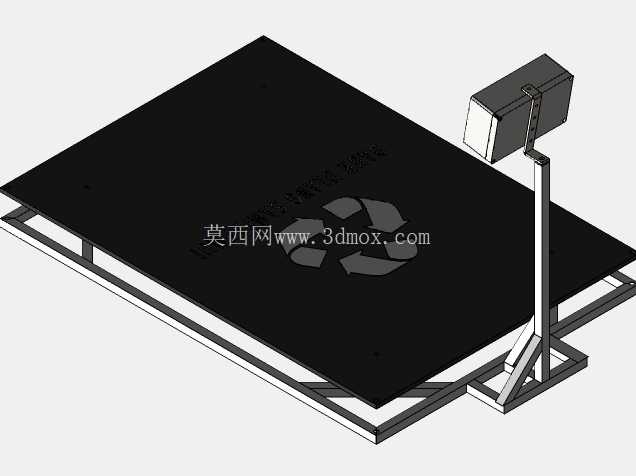

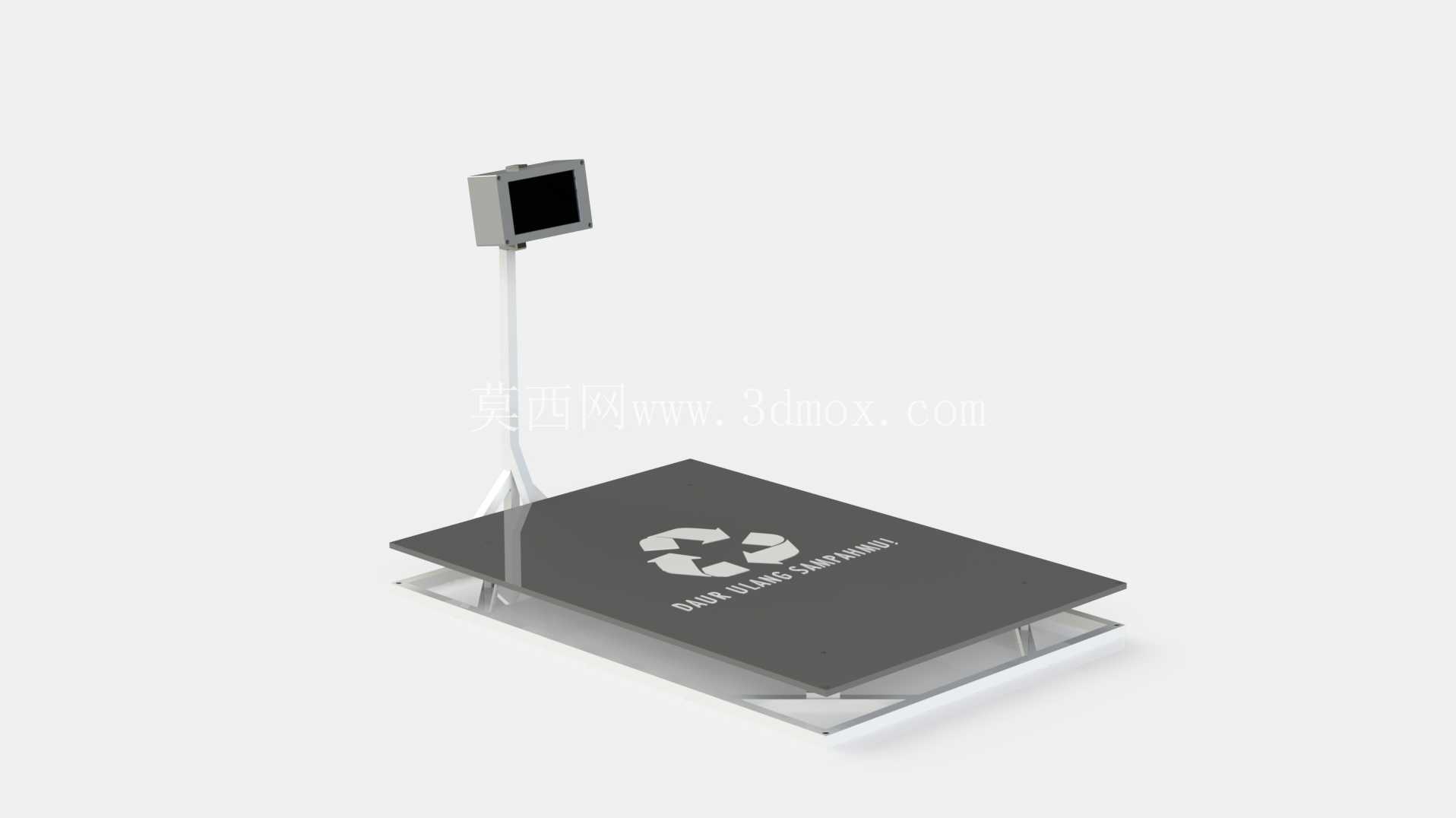

这款智能称重设备的设计初衷，是面向社区垃圾分类回收点位、小型仓储出入库核验、生鲜门店自助结算这类需要重量数据实时上传的场景，解决传统台秤数据无法同步、人工抄录误差大、溯源困难的实际痛点。整体结构采用分体式布局，称重台面与显示操作终端通过立式支撑杆连接，既避免台面承重形变对触控屏造成挤压，也能适配不同身高操作人员的视线高度，无需俯身读取数值。

秤体框架选用304不锈钢材质，适配潮湿、多尘、存在轻度腐蚀的户外或半户外使用场景，5毫米厚度的台面底板在保证结构刚性的同时，控制了整体自重，方便点位调整时的搬运移位，台面边缘做了1.5毫米的圆角钝化处理，避免日常搬运货物时剐蹭操作人员或包装物料。称重模块选用100公斤量程的电阻应变式称重传感器，安装在台面下方的四个支撑点位，通过均压结构将台面负载均匀传导至传感器，避免偏载造成的测量误差，传感器接线沿立式支撑杆内部的走线槽布设，外部无裸露线缆，降低日常使用中线缆被勾挂、磨损的概率。

触控显示终端固定在支撑杆顶端，采用倾角可调的安装结构，可根据现场安装位置的光线角度调整屏幕俯仰角度，减少屏幕反光对操作的影响，终端内部集成物联网通讯模块，可将实时称重数据、设备状态信息上传至后台管理系统，无需额外外接数据采集设备，终端界面预留了功能拓展接口，可根据使用场景叠加品类选择、金额计算、数据打印等功能模块。

从安装边界来看，设备整体占地尺寸适配常规的标准操作工位，底部四个支撑脚配备可调水平结构，可在不平整的地面上调整台面水平度，保证称重精度，支撑脚底部加装防滑橡胶垫，既避免设备使用时移位，也能防止金属支撑脚刮伤地面。设计过程中重点考量了设备的维护便捷性，台面下方的传感器模块采用快装结构，无需整体拆解秤体即可完成传感器的校准与更换，支撑杆与秤体底座采用法兰连接结构，运输时可拆分收纳，降低包装体积与运输成本。

在结构强度校核阶段，针对台面1.2倍额定负载的偏载工况做了有限元仿真，确认台面最大形变位置的形变量小于0.2毫米，不会对称重传感器的测量精度造成影响，支撑杆的抗倾覆力矩满足日常操作时倚靠终端、放置轻量物品的受力需求，不会出现侧翻风险。设备的称重台面表面做了拉丝处理，日常使用中产生的轻微划痕不会过于明显，台面上印制的标识采用激光蚀刻工艺，长期摩擦也不会出现标识脱落模糊的问题。针对户外使用场景，触控终端的外壳防护等级满足日常防泼溅要求，少量雨水泼溅、清洁时的水冲不会造成内部电路损坏，终端屏幕选用高亮度工业级显示屏，在户外强光环境下也能清晰显示数值。

实际使用中，操作人员将待称重物品放置在台面上后，触控屏会实时显示重量数值，确认后数据自动同步至管理后台，无需人工记录，大幅降低了数据统计的工作量，也避免了人工录入产生的错漏。针对垃圾分类回收场景，可在系统中预设不同品类回收物的单价，称重后自动计算对应金额，直接同步至用户账户，实现全流程无人化操作；针对小型仓储场景，可对接库存管理系统，出入库称重数据自动更新库存台账，提升库存盘点的效率与准确性。
