带搅拌结构的圆柱形粉末料斗混合装置

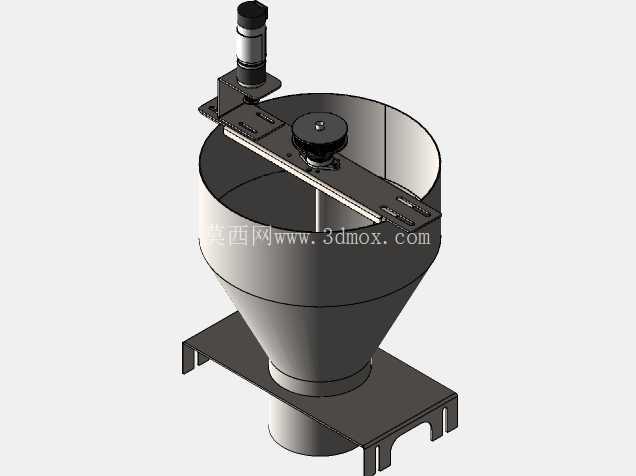

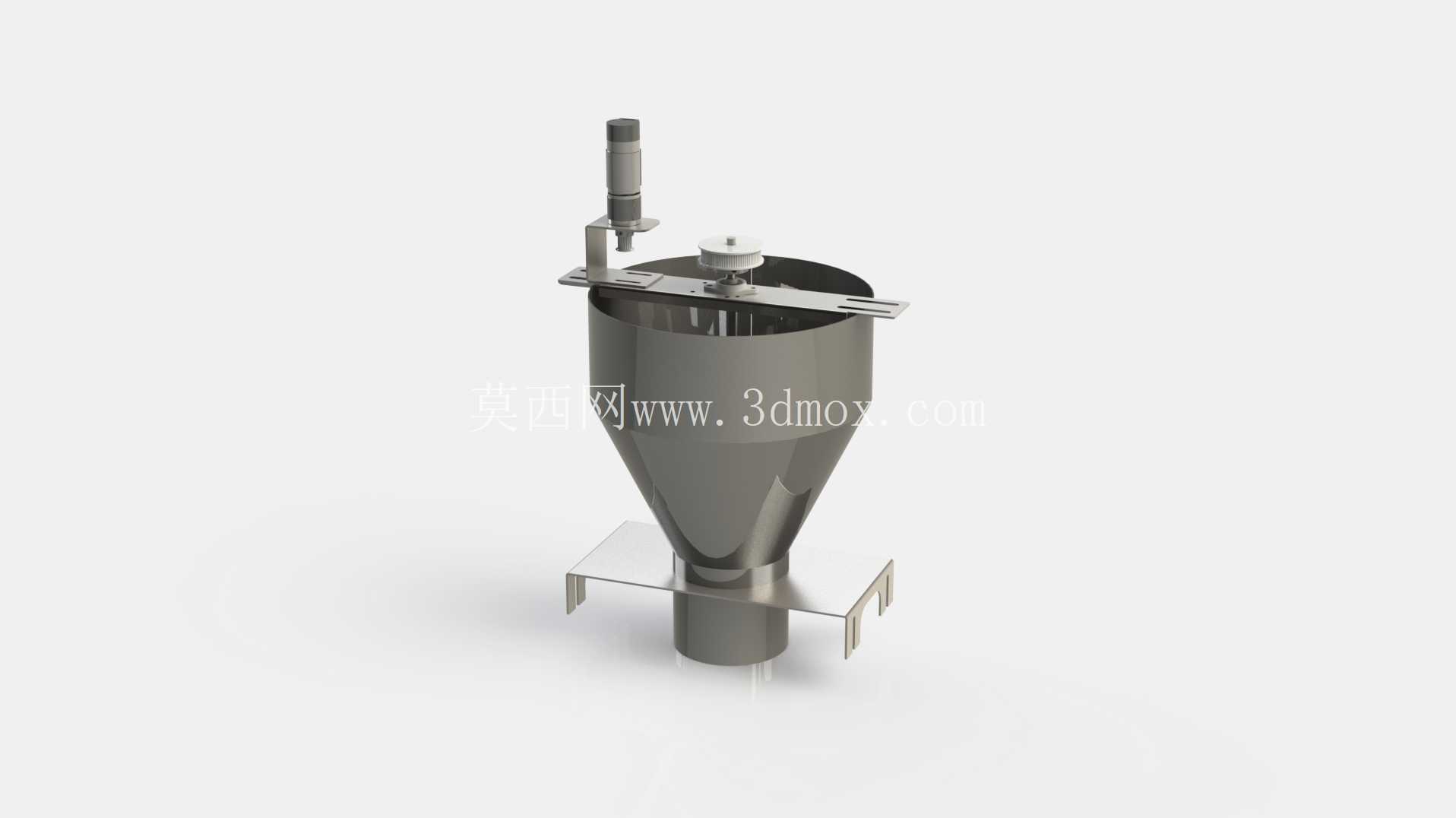

　　在粉体加工、小批量配料混料的生产场景里，这类带搅拌结构的圆柱锥形料斗是衔接上游储料、下游定量给料的核心过渡部件，常配套在小型粉末包装线、实验室混料工位、添加剂配料单元中使用，解决粉料在料斗内架桥、下料不均、批次混配一致性差的常见问题。不同于常规无搅拌的纯储料斗，该结构在圆柱直筒段顶部加装了横跨式搅拌安装支架，支架上集成了驱动单元与搅拌轴，搅拌桨延伸至锥段内部，可在储料同时完成低速搅拌，既避免粉料因堆积压实产生的结拱堵料，也能对进入料斗的不同批次粉料做初步预混，减少后续专用混合设备的工作负荷。从结构设计逻辑来看，上部采用等直径圆柱段是为了获得更大的瞬时储料容积，直筒段的侧壁无变径，粉料在该区域下落时不会出现径向挤压，能降低粉料挂壁的概率；下部采用大锥角锥形收口，锥段的倾斜角度大于常见粉料的自然安息角，保证无搅拌辅助时粉料也能依靠自重流向底部出料口，搅拌结构的加入则是针对流动性较差的超细粉、含少量纤维的混合粉料做破拱辅助，避免锥段位置因粉料挤压形成鼠洞或架桥。

　　顶部的横跨式安装支架采用折弯钣金件加工，支架上开有长条形调节槽，可根据实际搅拌需求调整驱动单元的安装位置，也能适配不同长度的搅拌桨，支架与料斗上沿采用螺栓紧固连接，不需要时可整体拆除，恢复普通储料斗的功能，这种模块化的设计思路兼顾了通用性与专用性，不需要针对混料需求单独开发专用料斗，降低了产线改造的成本。驱动单元采用立式直流减速电机，输出转速较低，扭矩输出平稳，搅拌过程中不会将粉料甩至料斗侧壁造成粘附，搅拌桨采用平直杆式结构，桨叶边缘与料斗锥段内壁保留均匀间隙，既不会刮擦料斗内壁，也能对靠近壁面的滞留粉料产生扰动，避免长期积料变质。

　　底部的安装底座采用带缺口的折弯钣金支撑结构，四个支撑脚向外延伸，支撑脚上开有安装固定孔，可直接通过螺栓固定在设备机架或者给料机的进料口上方，底座的中心开孔与料斗底部出料口同轴，保证下料路径顺畅无偏移，支撑脚的缺口设计是为了避让安装位置的螺栓头或者焊缝凸起，降低安装面的加工精度要求，即使安装面存在少量凸起也能保证料斗安装水平。从安装边界来看，料斗的最大外径为圆柱段的外直径，整体高度从底座安装面到驱动单元顶部的总高度控制在紧凑范围内，不会占用过多的竖向安装空间，侧面无外凸的结构件，多个料斗并排安装时不需要预留额外的侧向间隙，适合在多工位配料的紧凑产线中布局。

　　出料口采用标准圆管接口，可直接套接软连接与下方的螺旋给料机、振动喂料器对接，不需要额外做转接法兰，减少了安装对接的工作量。料斗本体采用薄壁板材卷制焊接而成，内壁做抛光处理，焊缝位置打磨平滑无凸起，避免粉料在焊缝位置残留，针对有卫生要求的食品、医药粉料场景，也可将材质更换为不锈钢，调整内壁抛光精度即可满足洁净生产要求。在实际使用中，该结构可根据处理粉料的特性调整搅拌转速，对于流动性好的颗粒料可降低转速甚至停止搅拌，仅作为储料斗使用；对于流动性差的超细粉料、含湿粉料可提高搅拌转速，持续扰动锥段粉料保证下料顺畅，搅拌轴与支架的连接位置设置有密封结构，避免粉料从轴孔位置溢出造成驱动单元卡滞。顶部的料斗盖板采用半开式设计，盖板上预留有进料口位置，可直接对接上游的喂料管道，不需要额外开孔，盖板与料斗上沿采用快拆结构连接，清理内部残留粉料时可快速打开盖板，操作便捷。
