适配沃尔沃PentaQ系列船用固定支架螺旋桨

在小型休闲艇、作业艇的舷外动力配套场景中，螺旋桨作为直接将发动机旋转动能转化为船体推进力的核心部件，其安装稳定性、水动力效率直接决定了船舶航行的操控性与能耗表现。这款适配沃尔沃Penta Q系列（Q4规格）的带固定支架螺旋桨，就是针对该系列舷外机的安装接口、动力输出特性专门做的结构匹配设计，解决了常规替换桨安装同轴度偏差、高速工况下支架共振的常见问题。

从实际使用场景来看，这类螺旋桨主要适配装配沃尔沃Penta Q系列舷外机的4-6米级小型船舶，涵盖近岸休闲钓鱼艇、内河作业交通艇、小型观光艇等多种船型，日常航行水域包含近岸浅海、内河航道、湖泊库区等，需要兼顾中低速航行的推力输出与高速巡航的水动力效率，同时还要承受进出港时可能遇到的漂浮物剐蹭、浅水区泥沙剐蹭的冲击，因此结构设计上做了多维度的考量。

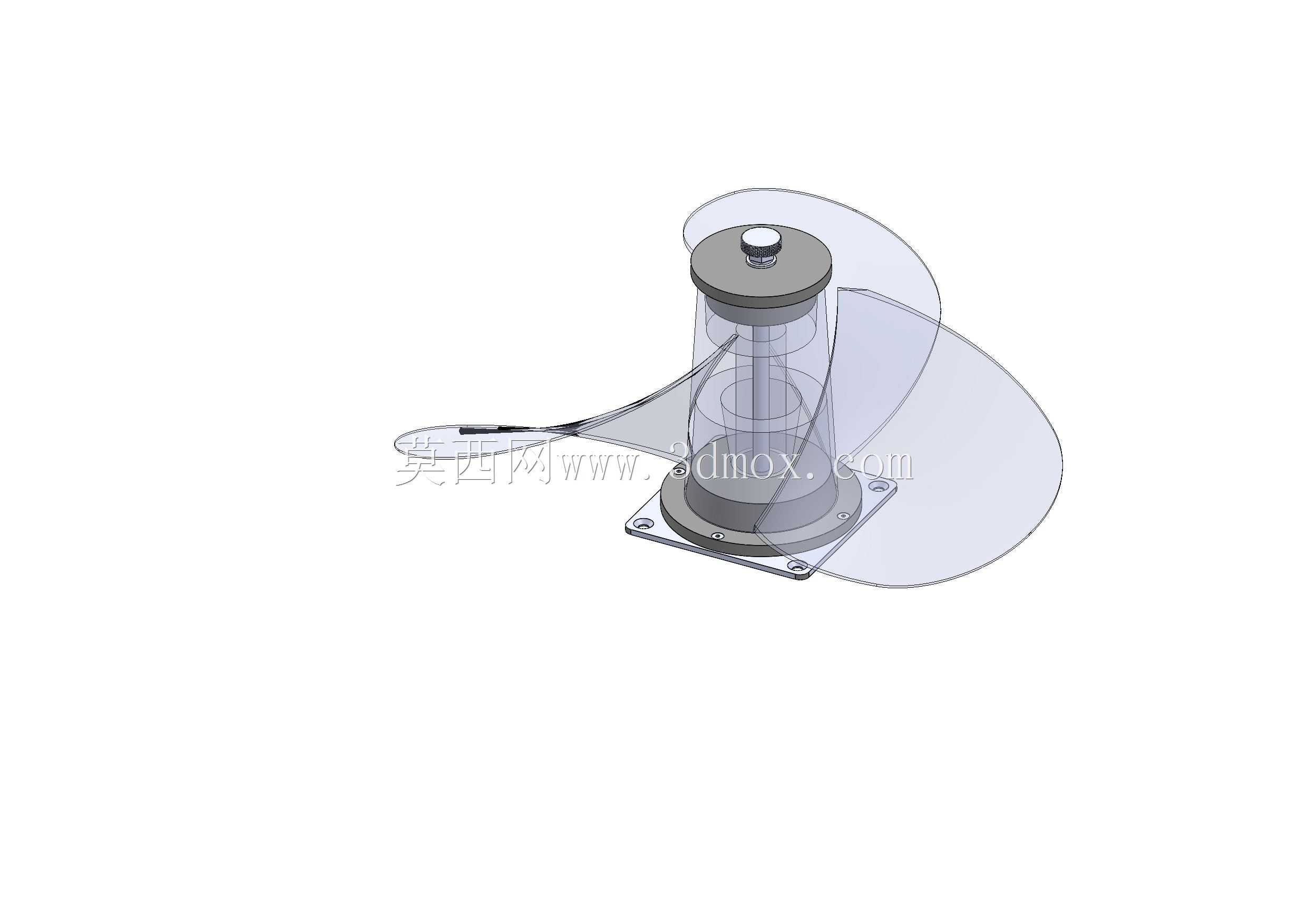

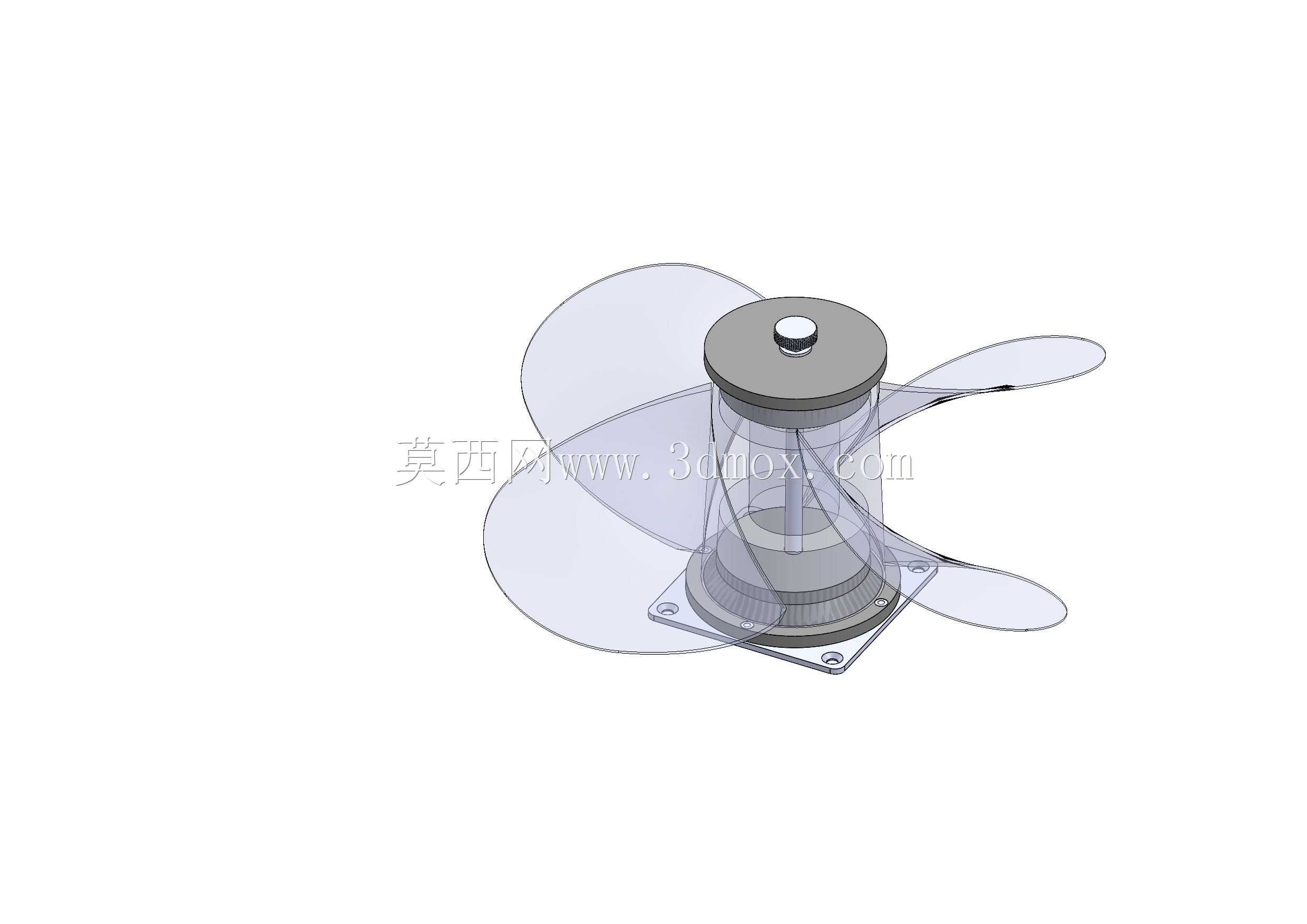

先看固定支架部分的设计，整个支架采用方形法兰安装基座，基座上预留了四个对称分布的螺栓安装孔，孔位间距完全匹配沃尔沃Penta Q系列舷外机的输出端安装面尺寸，安装时不需要额外做转接板加工，直接通过螺栓锁紧即可保证桨轴与发动机输出轴的同轴度控制在0.1mm以内，避免长期运转出现轴系偏磨、密封件渗漏的问题。支架的主体支撑筒采用阶梯式圆柱结构，下段与法兰基座一体成型，上段设置了轴系定位台阶，内部预留了桨轴安装空腔与密封件安装槽，既可以为螺旋桨旋转提供稳定的径向支撑，又能容纳润滑脂腔，减少轴套运转的磨损，同时筒壁做了均匀的壁厚设计，在保证结构强度的前提下尽可能降低支架自重，减少舷外机尾部的悬垂重量负载，避免航行时出现艉部下沉的问题。

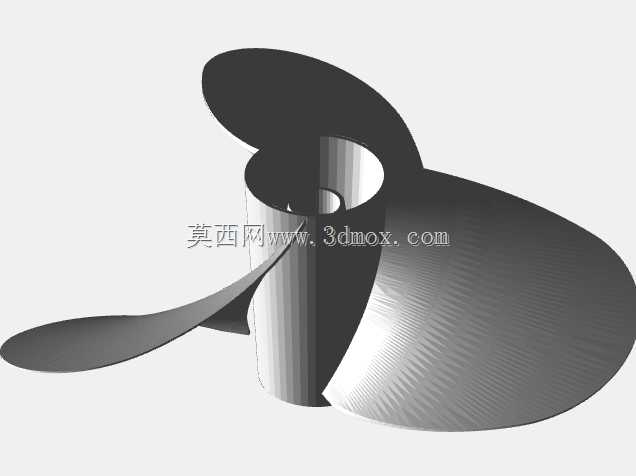

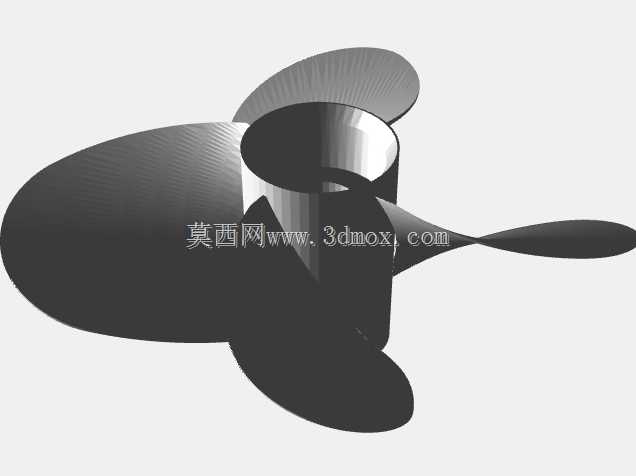

螺旋桨的桨叶部分采用三叶式大侧斜设计，这种叶型设计的核心考量是降低桨叶旋转过程中的脉动压力，减少非均匀流场下的激振力，一方面可以降低航行时的水下振动与噪音，提升乘坐舒适性，另一方面也能减少支架与轴系承受的交变载荷，延长整套推进部件的使用寿命。桨叶的剖面采用从叶根到叶梢渐变的翼型设计，叶根处厚度较大，保证与桨毂连接的结构强度，能够承受发动机满负荷输出时的扭矩冲击，叶梢处做了薄化处理，减少旋转时的叶梢涡流损失，提升推进效率。桨叶的盘面比经过匹配计算，适配Q4规格对应的发动机功率区间，在中低速航行时可以提供足够的推力，让船舶快速达到起滑速度，高速巡航时又能避免桨叶负载过大导致发动机转速上不去的问题，兼顾了不同航速下的动力表现。

从安装边界尺寸来看，整套部件安装后，法兰基座贴合舷外机安装平面，支架主体向船体后方延伸的长度控制在该系列机型的设计允许范围内，不会出现桨叶与船体艉板、压浪板干涉的问题；螺旋桨旋转直径匹配该系列机型的防涡板尺寸，航行时桨叶的吸气现象被抑制，不会出现高速时推力骤降的问题；桨叶的后倾角经过优化，在船舶加速抬头的过程中，桨叶可以始终保持足够的浸水深度，避免加速过程中出现空转打滑的情况。

在实际功能表现上，这套带固定支架的螺旋桨不需要对原有舷外机做任何结构改装，直接替换原有损耗部件即可完成装配，固定支架的集成设计也减少了零散配件的装配误差，普通的船舶维保人员按照标准操作流程即可完成更换，不需要专门的工装设备。运转过程中，支架的支撑结构可以抵消桨叶旋转产生的径向跳动，即使在满舵转向、高速迎浪的工况下，桨轴也能保持稳定的运转状态，不会出现桨叶晃动、异响的问题。桨叶的曲面精度经过水动力校验，表面光滑过渡，没有明显的折角与凸起，减少了水流附着的阻力，长期在含泥沙的水域航行时，也不容易出现附着物堆积导致的动平衡失效问题，日常维护只需要定期检查支架内的润滑脂状态、螺栓锁紧力矩即可，维保成本较低。

从设计思路的角度来说，这款部件没有盲目追求通用适配性，而是精准锁定沃尔沃Penta Q系列舷外机的配套需求，把安装接口的匹配度、结构强度的冗余量、水动力效率的平衡点都做了针对性的优化，既避免了通用桨适配性差导致的安装困难、运转振动问题，也没有过度设计导致成本与自重的不必要增加，完全匹配目标船型的日常使用需求，不管是替换损坏的原厂部件，还是作为备用配件储备，都能满足实际航行的使用要求。
