船用四分之一圈快速释放直角塞阀结构

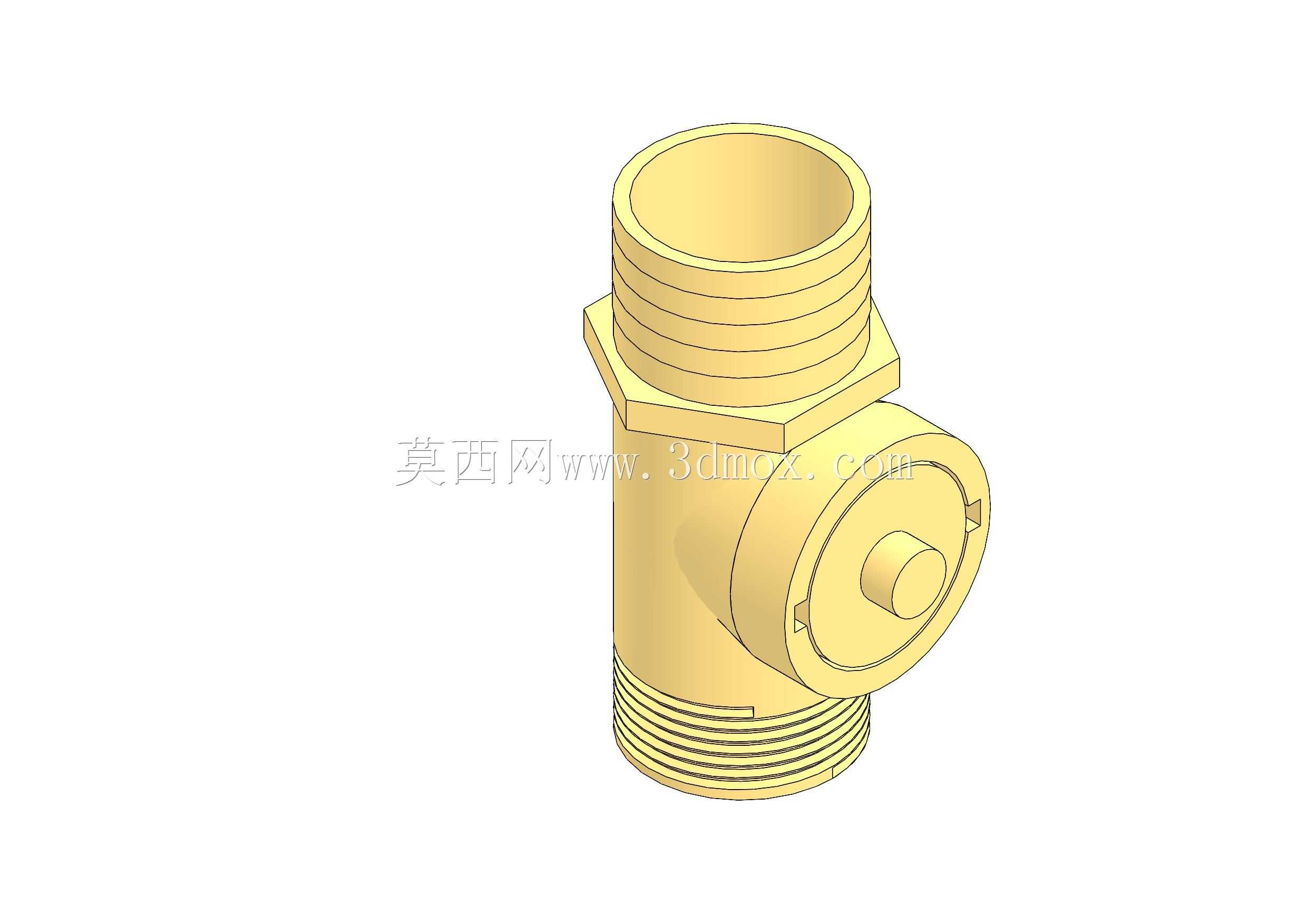

在船舶水系统的管路设计中，舷侧通海段的阀件选型一直是兼顾安全冗余与操作效率的核心环节，这款直角结构的四分之一圈快速释放塞阀，正是针对船舶舱底水抽吸、冬季管路维护、冷却系统冲洗这类高频应急与运维场景开发的管路控制部件。从结构布局来看，整体采用90度直角通径设计，两端均设置外螺纹连接端，其中上端螺纹段带有一体式六角限位台，可直接通过标准扳手完成与舷侧阀顶部接口的锁紧固定，无需额外加装转接法兰，能有效压缩舷侧安装段的轴向占用空间，适配船舶舷侧区域紧凑的安装边界，避免与周边船体加强筋、邻近管路产生安装干涉。

操作端采用侧置式布局，将四分之一圈旋转操作的旋钮设置在阀体侧方，区别于传统直通阀顶部操作的结构，操作人员在舱内即可完成侧向的快速启闭操作，无需探身到舷侧阀正上方，在船舶摇摆、舱底空间局促的作业环境下，能大幅降低操作难度，缩短应急状态下的阀门启闭响应时间。塞阀的密封副采用锥面贴合结构，四分之一圈的旋转行程即可实现通径的完全导通与截断，相比多圈旋转的闸阀、截止阀，操作行程缩短75%以上，在舱底水应急抽吸的场景下，能快速打通舷侧抽吸通路，实现舱底积水的即时抽排，避免舱底积水漫溢影响船舶航行安全。

从设计细节来看，阀体采用等通径流道设计，流道内壁无突变台阶，能减少流体通过时的局部阻力损失，在冷却系统冲洗作业时，大流量的冲洗水流可以无阻碍通过阀件，将冷却管路内沉积的水垢、锈蚀杂质快速冲出，提升冬季维护时的管路冲洗效率。上端的六角限位台厚度经过匹配计算，在螺纹拧紧到位后，六角台下端面可与对接接口的端面完全贴合，形成端面密封的辅助密封面，配合螺纹段的密封填料，可有效避免舷侧高压水反向渗漏进舱内，满足船舶水系统的密封可靠性要求。下端的外螺纹接口可直接对接舱内的抽吸软管、冷却管路，统一的管螺纹规格可适配现有船舶管路的通用接口标准，无需重新加工转接接头，降低现场改装的工作量。

在安装边界的适配性上，阀体的侧向操作旋钮突出阀体的尺寸经过优化，不会超出六角限位台的外接圆范围，在管路并排布置的场景下，相邻管路的最小安装间距可压缩至一个扳手操作空间，提升舷侧阀组区域的管路布置密度，节省宝贵的舱内安装空间。操作旋钮的端面设置有一字型防滑槽，即使操作人员佩戴防滑手套，也能精准施加旋转力矩，避免操作打滑，在低温、高湿的船舶舱室环境下，依然能保证操作的可靠性。塞阀的内部启闭件采用整体式铜合金材质，具备良好的耐海水腐蚀性能，长期浸泡在海水环境中也不会出现锈蚀卡滞的问题，可保证在长期静置后依然能快速启闭，不会出现应急状态下阀件卡死无法操作的故障。

在实际运维场景中，这款阀件加装在现有舷侧阀顶部后，相当于为原有水系统增加了一个旁通控制通路，在冬季船舶停航维护时，可通过该阀快速打通冷却系统的冲洗通路，将防冻液、清洗液注入冷却管路完成系统冲洗，无需拆卸原有舷侧阀的主密封结构，避免反复拆装主阀导致的密封面磨损，延长主阀的使用寿命。在日常航行过程中，该阀处于常闭状态，锥面密封结构可承受舷侧的反向水压，不会出现渗漏问题，当出现舱底意外进水的紧急情况时，操作人员仅需转动侧方旋钮四分之一圈，即可快速打通舱底泵与舷外的通路，第一时间开展舱底排水作业，为船舶航行安全增加一道冗余保障。
