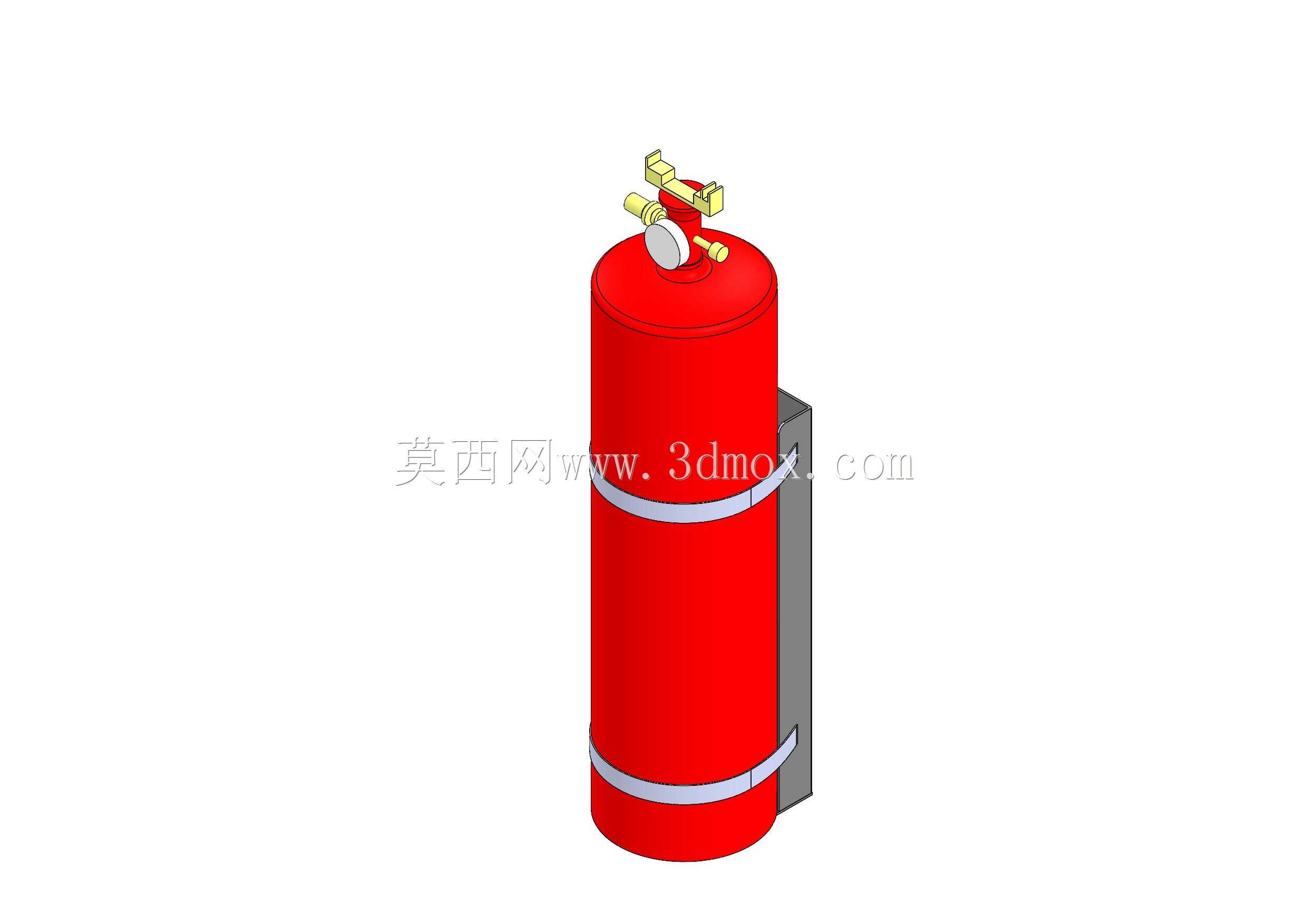

FD1000手提式灭火器精细结构造型

　　这套FD1000灭火器三维造型围绕消防器材在工业现场、商用空间与民用建筑中的实际布置需求展开，建模过程没有停留在外观曲面的视觉还原，而是把筒体承压结构、顶部启闭阀组、侧面安装挂架、喷管操作组件之间的装配关系逐一梳理清楚。做这类安全器材模型时，首先要明确它不是单纯的陈列道具，而是要嵌入厂房消防点位布局、车间通道安全校核、建筑消防设施排布等工程场景中使用，因此各部分的相对位置、外伸边界和安装干涉关系必须经得起推敲。

　　从结构组成来看，主体为立式圆柱形承压筒体，筒身采用等直径薄壁容器的造型逻辑，底部做收边或底座过渡，保证直立放置时的支撑稳定性。筒体顶部集中布置阀门、提把、压把、保险销和喷口接口，这一部分是操作动作最集中的区域：提把承担搬运与握持功能，压把控制灭火剂释放通路，保险销用于防止误动作，喷口接口则连接输送软管或喷嘴。建模时将这些小件按真实装配层级分开表达，压把与阀体之间保留转动副的位置关系，保险销以独立件呈现，便于后续做爆炸视图、拆装演示或操作培训动画。

　　筒体侧面设置壁挂支架，支架轮廓贴合筒身圆弧并向外形成固定边，这一细节直接关系到现场安装。实际工程中，灭火器常挂在墙面、立柱或设备旁的消防箱内，支架与墙面之间需要预留紧固件位置，筒体与墙面之间也要留出取放间隙。若只建一个孤立瓶体，布局人员很难判断挂装后是否会与通道栏杆、管线桥架、设备柜门发生碰撞；而把支架纳入模型后，就能在三维环境中直接校核安装面、操作空间和检修通道。筒体前方及顶部的软管、喷嘴走向也按收纳状态处理，避免外伸尺寸被低估。

　　外形尺寸方面，整体呈高瘦立式布局，高度方向远大于径向尺寸，适合在墙边、柱角和通道端部布置。筒体直径决定占位宽度，顶部阀组和压把构成最高轮廓点，侧面支架形成后侧安装边界，喷管端部则构成前侧或侧向的最大操作外伸。进行厂区布置时，不能只按筒体圆柱投影计算占地，还应把顶部杠杆、保险销、喷管接口和挂架耳板都纳入包络盒；尤其在狭窄通道、机柜旁和生产线工位侧，人员快速取用时需要保证手掌握持、拔销、压把和喷射方向调整都不受遮挡。

　　设计思路上，模型强调功能分区与制造特征的统一。筒身表面保持简洁，以适应压力容器卷制成形、焊缝布置和标识粘贴；顶部阀组结构相对复杂，集中体现安全机构与操作逻辑；侧挂支架则承担安装定位，板件折弯和贴合弧面需要与筒身直径匹配。各零件之间的比例经过协调，提把高度符合人手抓取空间，压把行程位置清晰，保险销插拔方向明确，喷嘴与阀体连接角度自然。对于需要做可视化交底的项目，这种分层结构能够直接用于展示灭火器的取用步骤：拔出保险销、握住喷管、压下压把、对准火源喷射。

　　在应用层面，该造型可服务于多种工程任务。消防系统设计中，可把它作为标准器材点位放入建筑或车间模型，检查疏散通道上的可见性和可达性；机械设备布局中，可用于校核焊接工位、油品存放区、配电装置附近的消防器材配置；安全教育与培训中，可通过剖切或爆炸方式说明筒体、阀门、喷管和支架的组成；产品设计阶段，也可作为外观评审、挂架适配和包装运输分析的基础。模型对圆角、接缝、杠杆轮廓和支架折边均有交代，避免了简化模型在近景渲染或装配演示时出现结构含糊的问题。

　　安装边界还需考虑使用环境的差异。地面放置时，底部接触圈要保持水平，重心落在筒体轴线上；壁挂安装时，支架固定孔位与承载面强度相关，模型中支架与筒身的贴合位置可用于判断受力点；放入消防箱或器材柜时，顶部压把与箱体上沿、侧面喷管与箱门内侧都要预留间隙。若在机器人巡检、数字化厂房或虚拟演练场景中使用，该模型还可作为识别对象和交互对象，其清晰的轮廓、独立的操作件和明确的安装件，都有利于后续添加属性、碰撞体和动作约束。整体而言，这套造型兼顾了消防器材的真实结构、现场布置条件和三维工程表达需求，能够为安全设施设计、设备点位规划和可视化培训提供可靠的数字基础。
