在小型动力单元的工程开发场景中,直列三缸结构的动力装置一直是轻量化动力选型的重要方向,尤其是搭配涡轮增压系统的方案,能够在有限的缸体体积下挖掘更高的动力输出上限,适配小型作业设备、改装教学模型、小型移动载具等多种对动力体积有严格限制的使用场景。这款三涡轮增压直列三缸结构的设计,首先从缸体布局上沿用了直列三缸的经典排布逻辑,三个缸体沿曲轴轴向等距布置,能够保证曲轴运转时的一阶惯性力得到基础平衡,减少额外平衡轴的布置需求,从根源上压缩整个动力单元的轴向尺寸,为周边附件的安装预留充足空间。
三个涡轮增压器的布置没有采用传统的集中排气歧管汇总驱动方案,而是针对每个缸体的排气时序做了独立的流道匹配,每个涡轮对应一个气缸的排气出口,能够最大程度利用排气脉冲能量,避免不同气缸之间的排气干扰,在低转速区间就能让涡轮建立足够的增压压力,缓解小排量三缸结构常见的低扭不足问题。在结构连接上,缸体与涡轮壳体的安装面做了定位止口设计,能够保证装配时的同轴度要求,避免高温排气下的连接错位漏气问题,同时安装螺栓的排布避开了排气高温区,减少螺栓长期受高温蠕变导致的预紧力衰减。
考虑到部分教学演示、创客改装场景下的兼容需求,这款动力结构的输出轴尺寸做了通用化适配,能够匹配常见的模块化连接件,比如创客领域常用的高车轴连接标准,不需要额外加工转接法兰就能完成动力输出端的对接,在台架测试中,这套结构能够在常规气源驱动下达到较高的稳定运转转速,结构强度能够满足高速运转下的动平衡要求,缸体与曲轴的配合间隙经过反复调校,既保证了运转时的润滑空间,又不会因为间隙过大导致运转晃动量超标。
从安装边界来看,整个动力单元的外形轮廓做了紧凑化处理,涡轮组件沿缸体侧部排布,没有超出缸体的上下安装基准面,在做整机布置时,不需要为涡轮组件预留额外的下沉或凸起空间,安装固定点分布在缸体的下部两侧,采用对称式的安装耳设计,能够适配不同角度的安装固定需求,不管是水平布置还是倾斜布置,都能保证固定点的受力均匀,避免长期运转振动导致的固定点开裂。

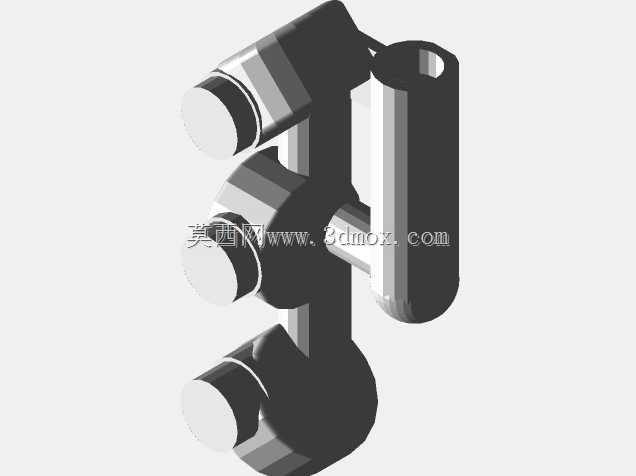

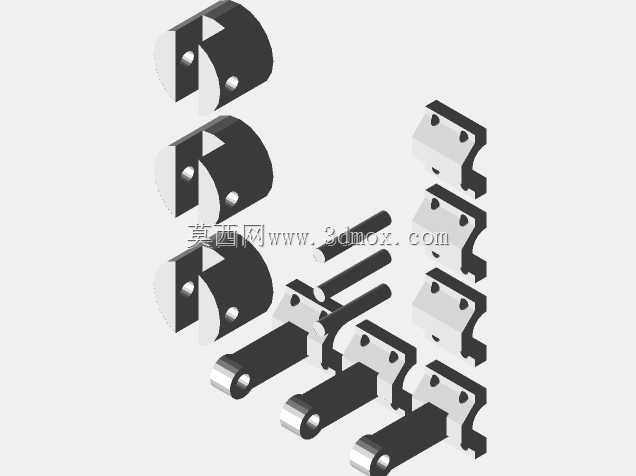

在设计思路上,这款结构没有盲目追求过高的动力参数,而是平衡了结构复杂度、可加工性、运转稳定性三者的关系,三个涡轮的壳体采用等壁厚设计,既能够降低3D打印或者机加工的难度,又能保证壳体的结构强度,在高速气流冲击下不会出现共振变形。曲轴的配重块与三个缸体的活塞运动质量做了匹配计算,每个配重块的偏心质量都对应单个活塞连杆组件的往复运动质量,能够有效降低运转时的振动传递,减少对安装机架的振动冲击。
进气流道的设计上,每个涡轮的压气机出口都汇总到统一的进气稳压腔,稳压腔的容积经过测算,能够抵消三个涡轮增压时的压力波动,保证进入每个气缸的进气压力稳定一致,避免不同气缸之间的进气量差异导致的运转抖动。排气侧的流道做了顺滑过渡处理,没有直角弯折结构,能够减少排气阻力,让涡轮的驱动效率得到进一步提升,同时排气出口的连接尺寸采用通用的圆管接口标准,方便后续连接排气消音或者尾气处理组件。

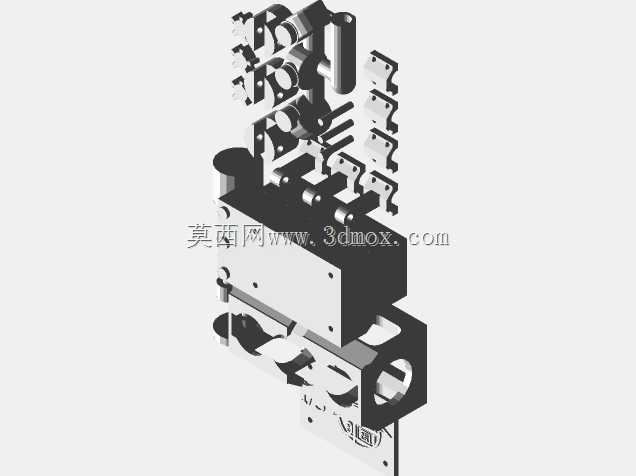

对于结构设计从业者来说,这款模型的参考价值在于多涡轮与小排量直列缸体的匹配逻辑,如何在有限的空间内完成三个涡轮的布置,同时兼顾安装、维护、散热的需求,避免出现组件之间的干涉问题;对于三维建模学习者来说,这款结构的曲面处理、装配约束逻辑都具备较强的参考意义,尤其是涡轮叶片与壳体的间隙配合、曲轴与缸体的转动约束设置,都贴合实际工程设计的规范要求,没有出现理想化的无间隙装配问题,能够直接用于结构验证、3D打印制作、教学演示等多种场景。
