水滴型密封式变速箱外壳结构设计

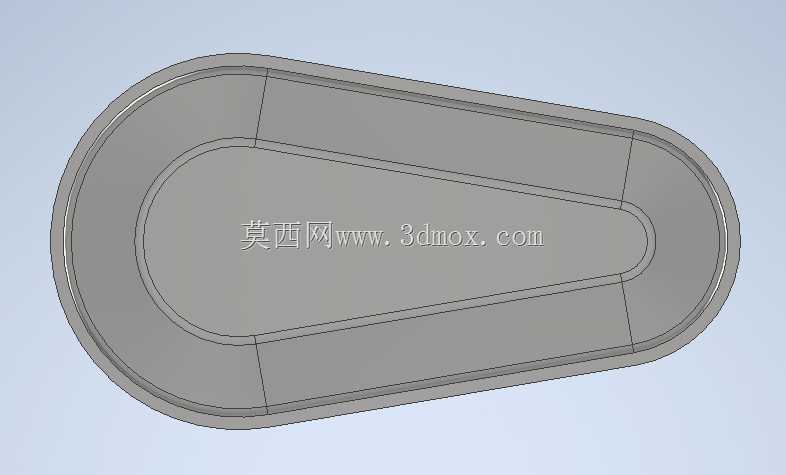

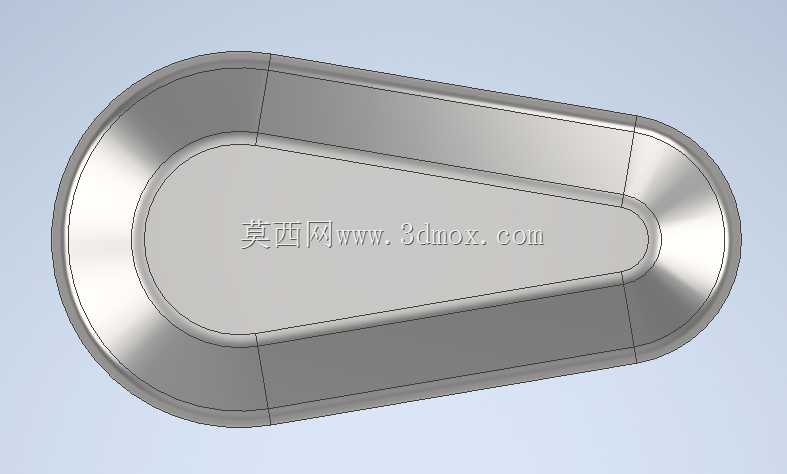

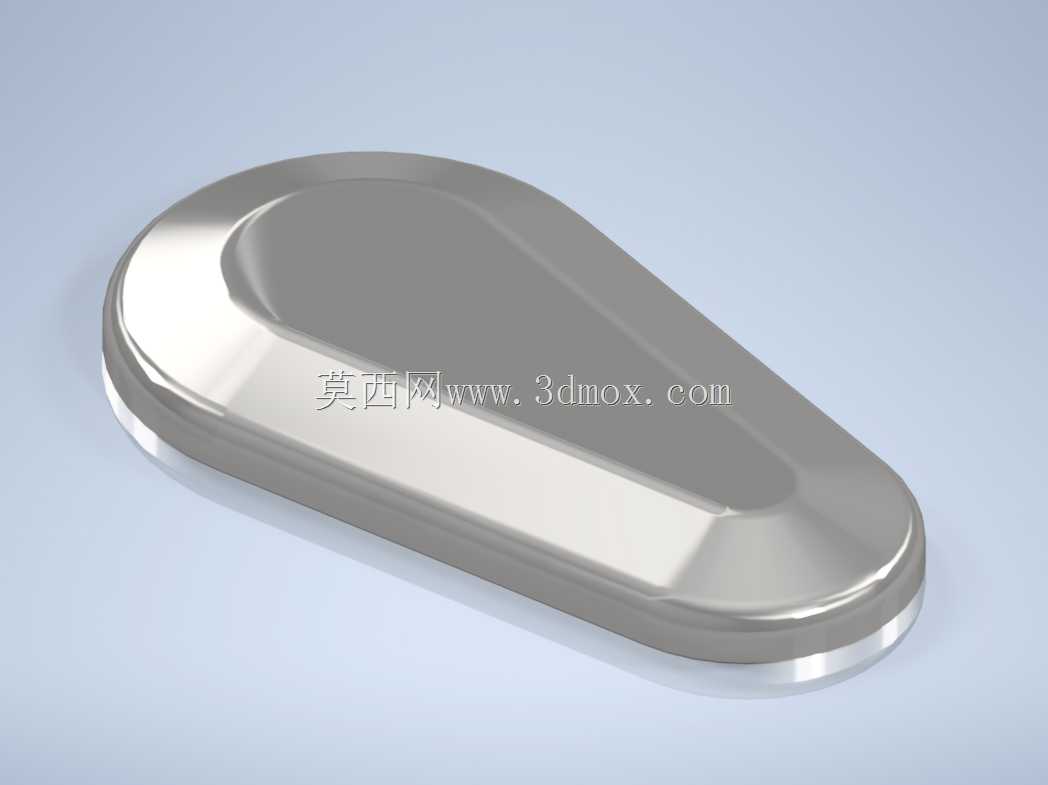

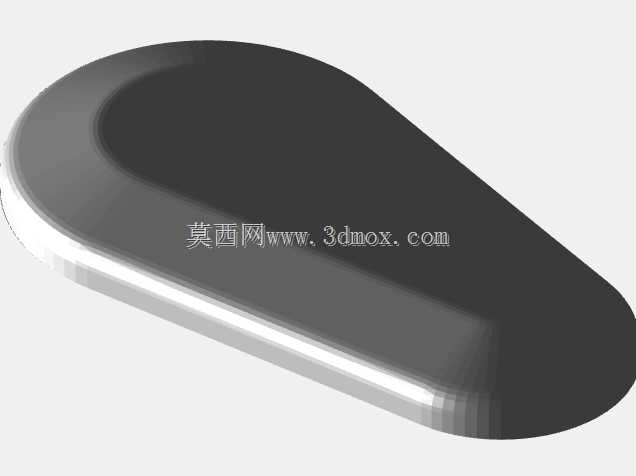

　　这款壳体针对小功率闭式齿轮传动场景设计，常见于小型代步设备、轻型输送线驱动端、园林工具动力传输单元这类需要紧凑传动布局的工况，核心作用是为内部啮合的齿轮组、传动轴、支撑轴承提供封闭的安装腔体，隔绝外界粉尘、水汽、切削碎屑侵入传动啮合区域，同时储存润滑介质，承接齿轮啮合产生的径向与轴向载荷，避免传动部件受外力磕碰损坏。从结构设计逻辑来看，整体采用水滴型流线轮廓，并非单纯追求外观效果，而是匹配内部齿轮副的排布轨迹——大直径齿轮端对应轮廓宽区，小直径输出轴端对应收窄的尖端区域，在完全容纳传动组件的前提下尽可能压缩壳体整体体积，减少无效材料占用，同时流线型外壁能降低设备运行时的风阻，对于安装在移动设备上的传动单元，还能减少行进过程中杂物在外壁的挂留。

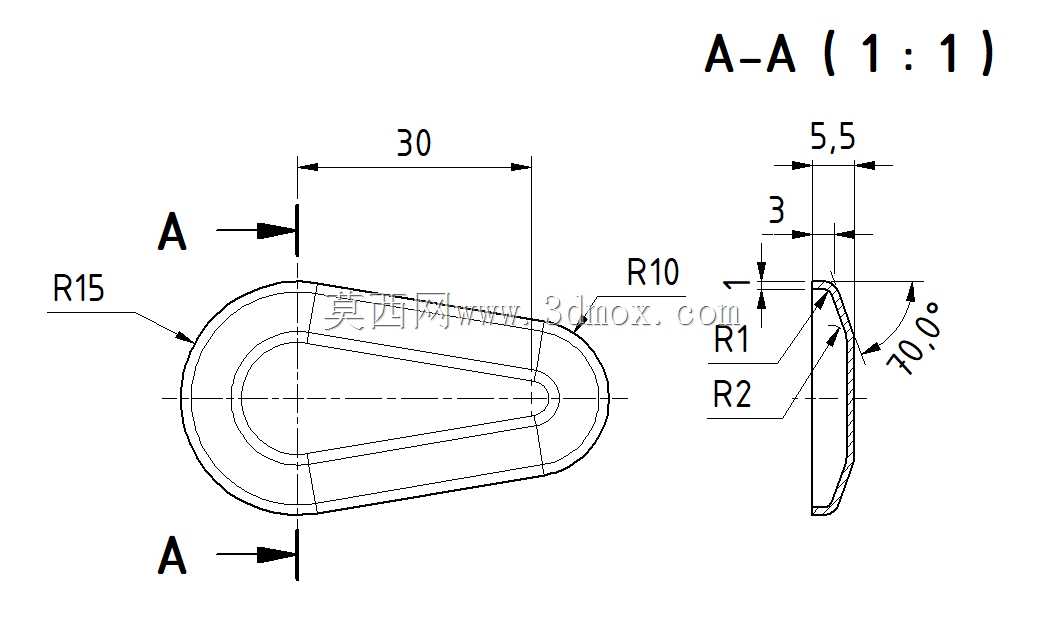

　　壳体边缘做了整圈加厚的法兰贴合面，表面预留均匀分布的紧固件安装孔位，安装时配合密封垫片与另一侧箱盖锁紧，能保证结合面的密封压力均匀分布，避免长期运行后因振动出现局部渗油的问题；壳体侧壁做了渐变式壁厚设计，轴承安装座区域壁厚额外增加，用于承受轴系运转带来的交变载荷，非受力区域适当减薄，在保证整体结构强度的前提下控制零件自重，降低传动单元的整体负载。壳体的外表面做了圆滑过渡处理，没有尖锐的棱角与应力集中缺口，不管是采用压铸成型还是铣削加工，都能减少加工过程中的应力残留，同时日常检修时也能避免棱角划伤操作人员。

　　从安装边界来看，壳体底部预留了两个定位凸台，凸台上的安装孔位与配套支架的定位销完全匹配，安装时可以快速完成定位，不需要反复调整同轴度；壳体的轴孔位置公差控制在IT7级，能保证轴承外圈安装后的同轴度要求，避免轴系运转时出现偏磨，延长齿轮与轴承的使用寿命。在实际工况适配中，这类封闭壳体可以适配脂润滑或者低粘度油润滑的传动场景，内壁预留的导油槽能在齿轮运转时将润滑介质带到各个啮合点位，不需要额外加装复杂的润滑管路；壳体的外表面没有多余的凸起结构，在空间紧凑的安装场景下，不会和周边的管线、结构件产生干涉，尤其是在小型电动代步车的后轮驱动位、轻型自动化生产线的端部驱动单元这类安装空间受限的位置，这种紧凑轮廓的壳体比传统方形箱体的适配性更强。

　　设计过程中优先考虑了加工工艺性，外壁的脱模斜度控制在1.5度，适合铝合金压铸一次成型，后续只需要对轴承安装孔、结合面做少量精加工即可满足使用要求，能有效控制批量生产的加工成本；同时壳体的圆角过渡设计也能减少压铸过程中的冷隔、缺料缺陷，提升零件的成品率。在载荷承接方面，壳体的轴承安装位做了加强筋结构，筋位从安装座一直延伸到壳体法兰边，能将轴系运转时产生的载荷均匀分散到整个壳体壁面，避免局部应力过大导致壳体开裂，即使在短时过载的工况下，也能保证内部传动组件的位置精度，不会出现齿轮错位、打齿的问题。
