多向旋合三色六角螺母配套螺杆结构

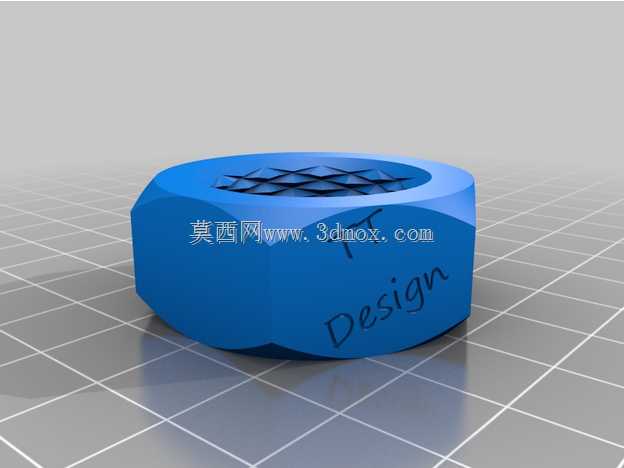

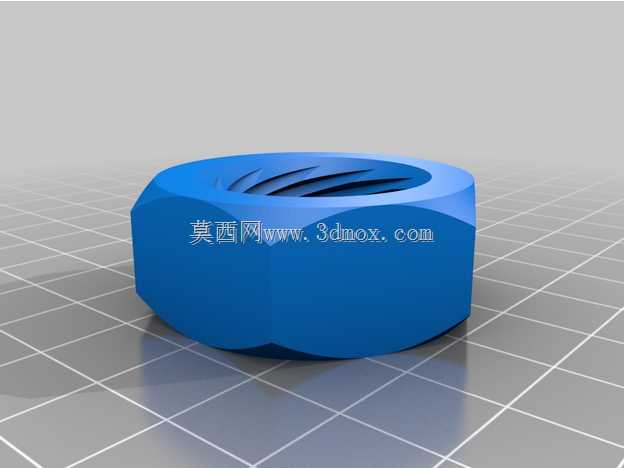

　　这套螺纹配合结构在常规紧固件的基础上做了功能性拓展，区别于普通单旋向螺纹副只能沿单一方向旋合锁紧的特性，单根螺杆上集成了三段不同旋向的螺纹段，配套三个对应旋向的六角螺母，可实现不同方向的独立旋合动作，既可以作为机械原理演示教具使用，也能在需要多向锁紧、分步限位的工装夹具结构中作为核心锁紧单元使用。从实际应用场景来看，这类多旋向螺纹结构常出现在需要双向张紧的工装定位场景中，比如小型工件焊接定位工装，两侧的反向螺纹段可以同步带动两个压块向中间收拢，中间的通用螺纹段可以单独调整轴向定位挡块的位置，不需要额外增加多组螺杆组件就能完成三个方向的独立锁紧动作，能有效压缩工装的整体安装空间，减少零件数量降低装配复杂度。

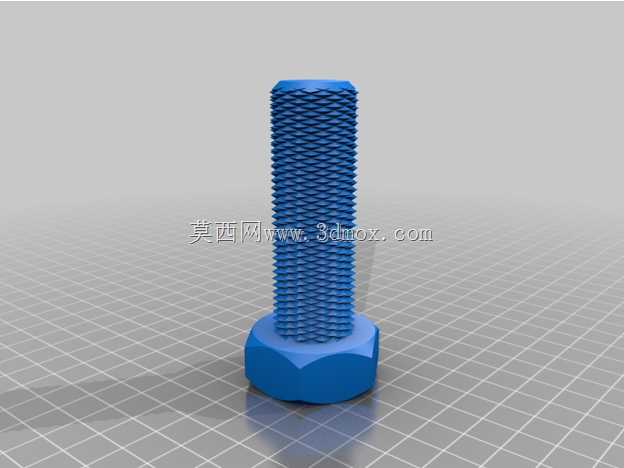

　　从设计思路上看，螺杆的三段螺纹采用了相同的公称直径与螺距参数，保证三个六角螺母都能顺利穿过非对应螺纹段到达各自的配合位置，螺纹牙型采用标准60度三角牙，保证足够的锁紧摩擦力，不会因为旋向不同出现牙型强度不足的问题。螺杆端部做了1.5倍螺距长度的倒角导向，方便螺母快速对准旋入，六角螺母的外形尺寸遵循标准六角紧固件的对边、对角尺寸规范，可以直接使用常规开口扳手、套筒工具进行旋紧操作，不需要定制专用工装，适配现有通用装配工具体系。安装边界方面，螺杆整体长度根据配套螺母的总厚度加上调节行程预留了足够的余量，三个螺母全部旋入到位后，螺杆两端仍预留有2-3个螺距的外露长度，避免旋合到末端出现卡死、滑牙的问题；螺母的厚度比标准同规格六角螺母增加了15%，因为多旋向结构在演示或频繁调节场景下的旋合次数远高于普通紧固件，增加厚度可以提升螺纹啮合的牙数，降低频繁旋合带来的牙型磨损，延长整体结构的使用寿命。

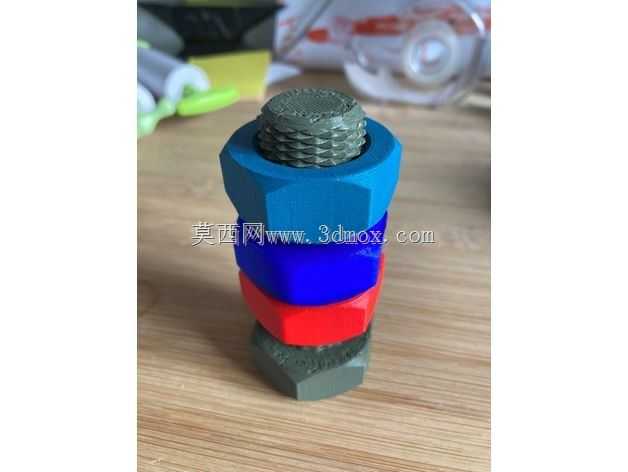

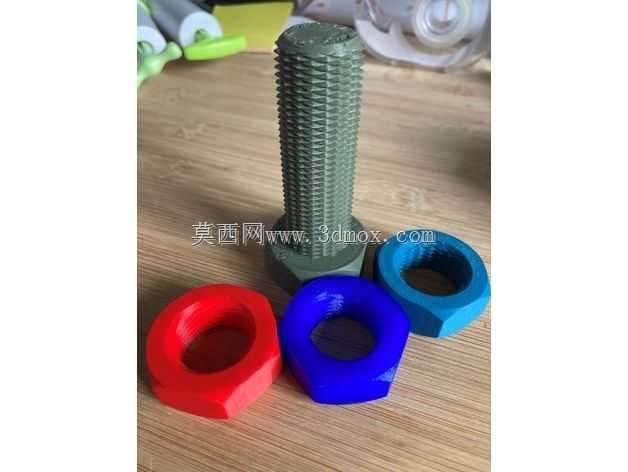

　　在功能特性上，三个螺母采用不同的颜色做区分，红色、蓝色、原色分别对应不同旋向的螺纹段，在教学演示场景下可以让观察者快速区分不同螺母对应的旋合方向，直观理解螺纹旋向与运动方向的对应关系，降低机械原理的学习门槛；在实际工装应用中，不同颜色的标识也能帮助装配工人快速识别需要调节的螺母位置，避免调错旋向导致工装定位偏差。螺纹段之间做了退刀槽设计，退刀槽宽度为2倍螺距，深度比螺纹牙底深0.2mm，保证车削加工时螺纹退刀顺畅，不会在两段螺纹交接处出现乱牙、凸起的问题，让螺母可以顺利在不同螺纹段之间过渡移动，不会出现卡滞。螺杆头部的六角头尺寸与配套螺母保持一致，同样适配标准扳手，安装时可以固定螺杆头部单独旋转螺母，也可以固定螺母旋转螺杆，适配不同的安装空间操作需求。从结构可靠性角度考虑，三段螺纹的同轴度公差控制在0.05mm以内，保证螺母在整个螺杆长度上移动时不会出现偏斜卡滞，螺纹的中径公差采用6H/6g的标准配合公差，既保证旋合的顺畅度，又不会因为间隙过大出现锁紧后晃动的问题。

　　在日常的机械原理教学场景中，这套结构可以直观展示螺纹旋向的运动特性，相比普通的单旋向螺杆螺母，能同时演示正转、反转不同的旋合效果，还能展示中间通用螺纹段与两侧不同旋向螺纹的配合差异，帮助初学者快速掌握螺纹传动的核心逻辑；在小型非标工装的设计中，这种集成多旋向的螺杆结构可以替代多根独立螺杆的锁紧方案，减少工装的零件数量，降低装配调试的工作量，同时缩小工装的整体体积，适合在安装空间受限的工位上使用。需要注意的是，这类多旋向螺杆在加工时需要严格控制三段螺纹的旋向分界位置，保证分界处的牙型平滑过渡，避免出现台阶导致螺母无法通过，同时螺纹表面的粗糙度要控制在Ra1.6以下，减少旋合时的摩擦阻力，提升调节的顺滑度。三个六角螺母的内螺纹分别对应三段螺杆的旋向，其中中间的通用螺母可以在整根螺杆的所有螺纹段上自由旋合，两侧的螺母只能在对应旋向的螺纹段上旋合，无法旋入另一侧反向螺纹段，这种特性也可以用来做防错结构，在需要防止螺母松脱退出的场景中，反向螺纹段的螺母可以起到锁紧防松的作用，配合中间的通用螺母实现双螺母锁止，提升结构的抗震防松能力。
