长条拼接式格栅照明灯具结构设计

　　这款长条拼接式格栅照明结构，在商用办公照明、工业厂房局部照明、商超展柜辅助照明场景中都有适配空间，区别于常规一体化长条灯的设计逻辑，它采用分段式拼接的壳体思路，能适配不同长度的安装工位需求，不用单独开模定制不同长度的灯体外壳，能大幅降低非标照明项目的壳体开模成本。从结构功能来看，壳体内部预留了灯板安装槽与驱动电源的容纳腔，格栅式的加强筋结构一方面能提升长条壳体的抗弯折性能，毕竟长条类灯具如果壳体刚度不足，安装后长时间使用容易出现中部下挠变形，既影响外观平整度，也可能拉扯内部接线导致接触不良；另一方面格栅的分隔结构也能对灯珠发出的光线做初步的控光，减少大角度的眩光溢出，适配需要基础防眩要求的办公工位照明场景。设计过程中，

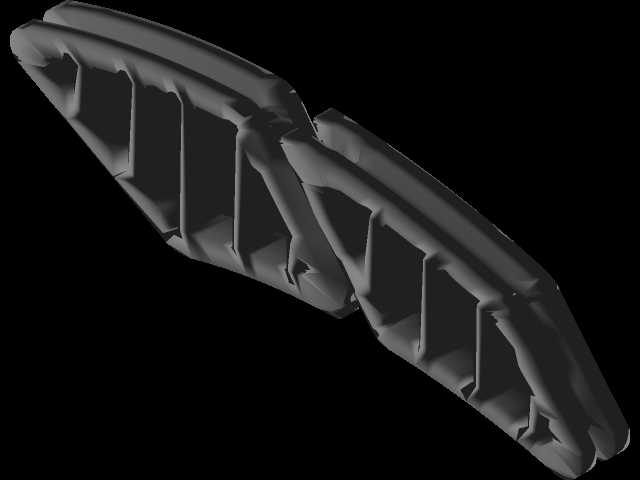

　　拼接部位采用了错位卡扣的衔接结构，相邻两段壳体对接时，卡扣能嵌入对应卡槽，保证拼接后外表面的平整度误差控制在0.2mm以内，不会出现明显的拼接缝隙漏光或者台阶差，拼接处还预留了走线的过孔，相邻段的灯板接线可以直接通过过孔串联，不用额外在壳体外部布设明线，既提升了外观整洁度，也能避免明线被剐蹭破损的风险。从安装边界来看，单段壳体的宽度控制在70mm，厚度22mm，拼接后的总长度可以根据现场安装位的尺寸灵活调整，最小拼接单元长度为300mm，最长可以拼接至2400mm，适配常规的矿棉板吊顶、铝扣板吊顶的嵌入安装，也可以通过配套的吊装配件实现悬空吊装，壳体背部预留了标准的挂装孔位，孔位间距兼容市面上通用的灯具吊装支架尺寸，

　　不用额外定制安装配件。壳体的格栅加强筋采用了等间距排布，筋位厚度1.5mm，既保证了壳体的结构强度，也不会过多增加壳体的整体重量，单段300mm长度的壳体重量控制在120g以内，吊装时对安装基面的载荷要求很低，哪怕是轻质的吊顶龙骨也能承载。在实际使用场景中，这种拼接结构的灯具还能灵活适配L型、U型等非直线的安装布局，只要在转角位置搭配对应的转角拼接件，就能实现不同走向的布灯需求，比定长的一体化长条灯适配性更强。结构设计时还考虑了散热需求，格栅之间的空隙能形成自然的对流风道，灯板工作时产生的热量可以通过格栅间隙快速散出，不用额外增加散热铝片，能进一步压缩整体的物料成本，同时壳体采用阻燃级的塑胶材质，满足照明产品的阻燃安全要求，

　　即使内部灯板出现异常升温，也不会出现壳体熔融滴落的风险。安装对接时，两端的端盖采用卡扣式固定，不用打螺丝，后期维护时可以直接撬开端盖更换内部的灯板或者驱动电源，维护操作的效率比螺丝固定的端盖高很多，适合大面积布设的照明项目后期运维。
