带安装支架的轴流鼓风散热结构

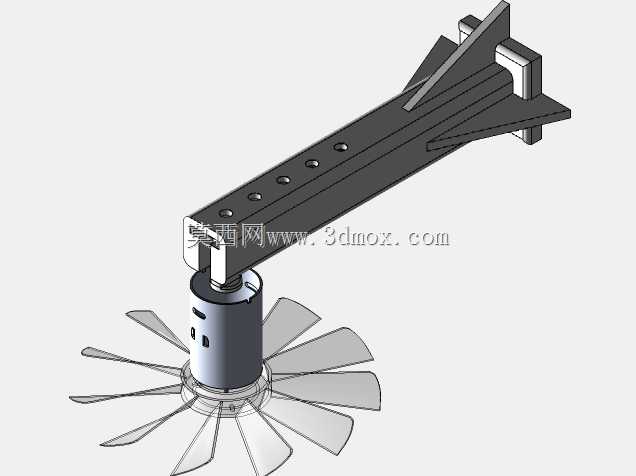

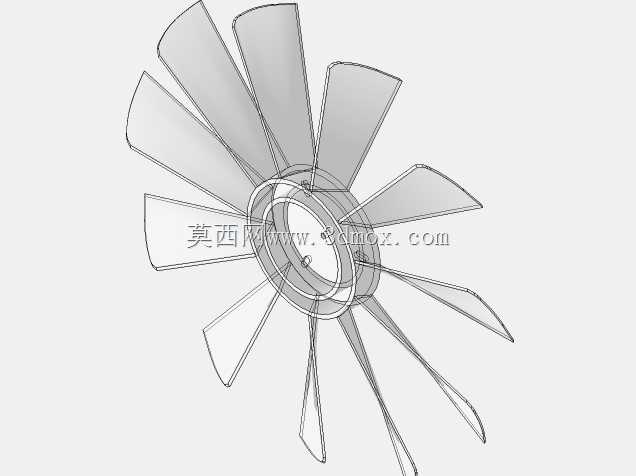

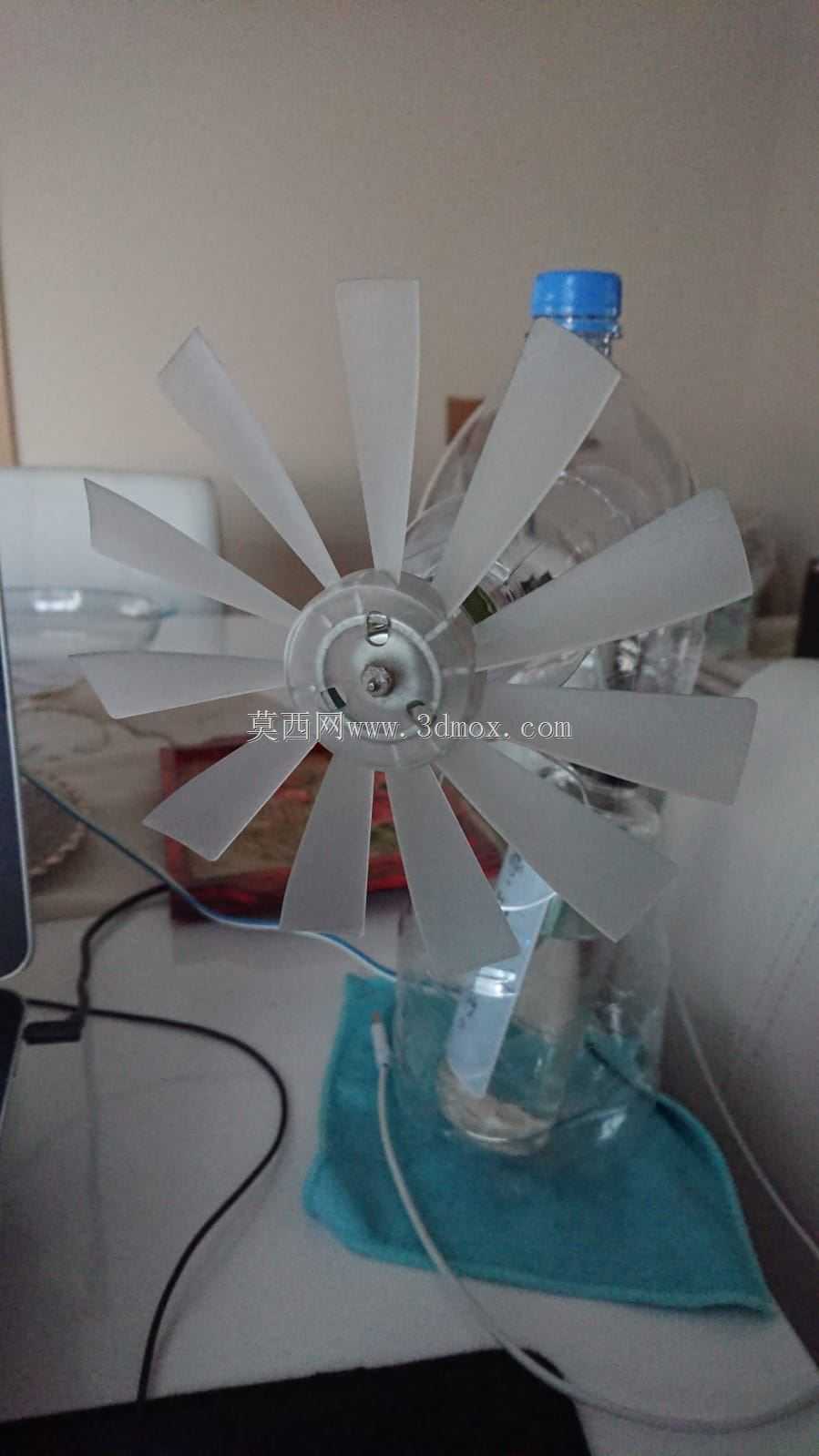

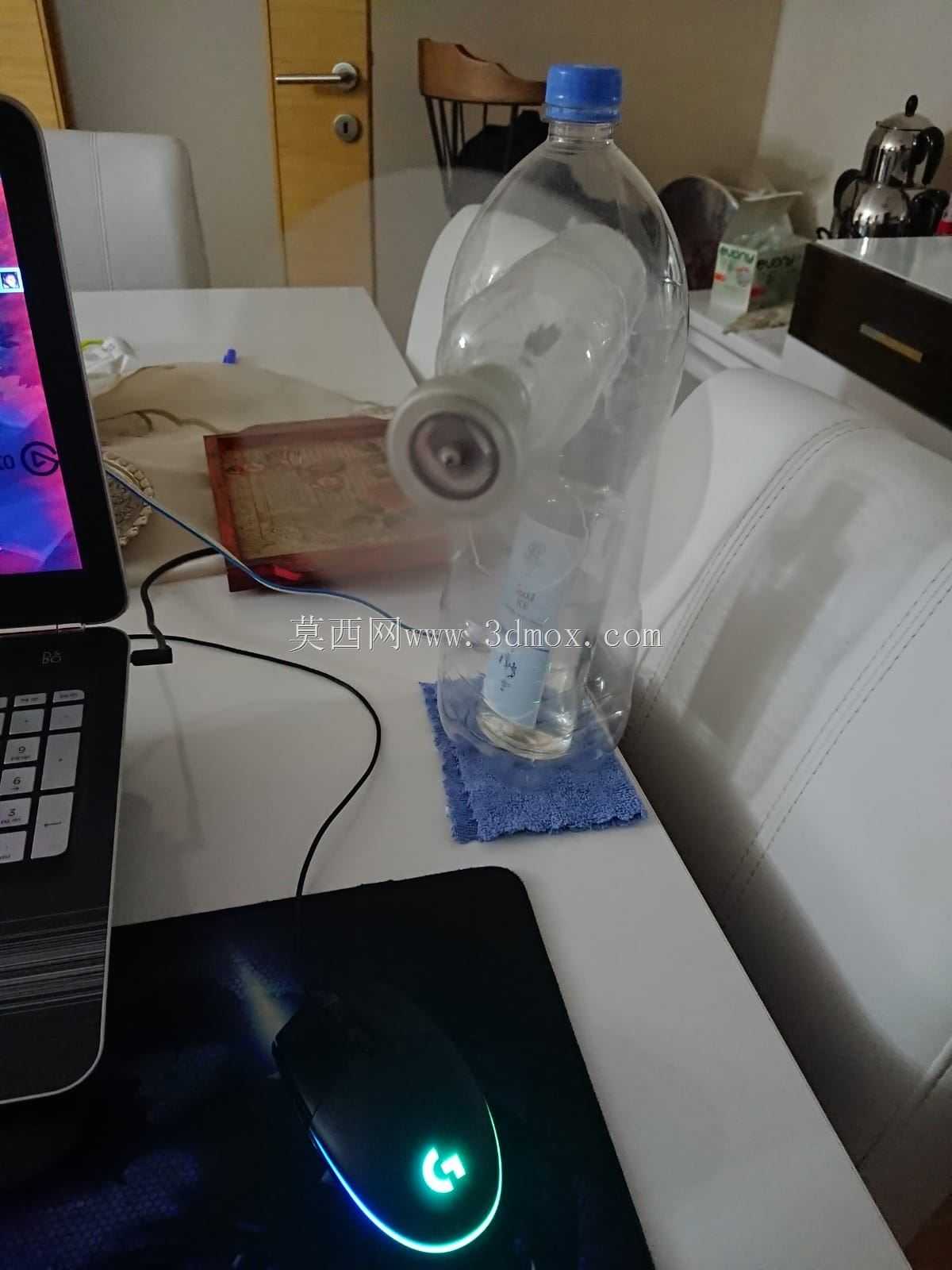

　　这套鼓风结构的设计初衷，是解决小型工业设备舱内局部热点的定向风冷需求，常见的应用场景包括小型工控机柜内部散热、桌面型实验设备的工位通风、3D打印机喷头周边的热量吹散、小型电子负载模组的持续风冷，相比常规市售成品风扇，这套结构预留了充足的安装调整空间，能适配不同安装面的固定需求。从功能实现来看，风叶采用多叶片前倾式设计，叶片前缘做了小角度切角处理，运转时能在较低转速下获得更大的送风覆盖范围，同时降低叶片切风产生的高频涡流噪音，风叶与中心电机筒体的连接位做了加厚的轮毂过渡，避免长期高速运转下叶片根部出现应力疲劳断裂的问题。

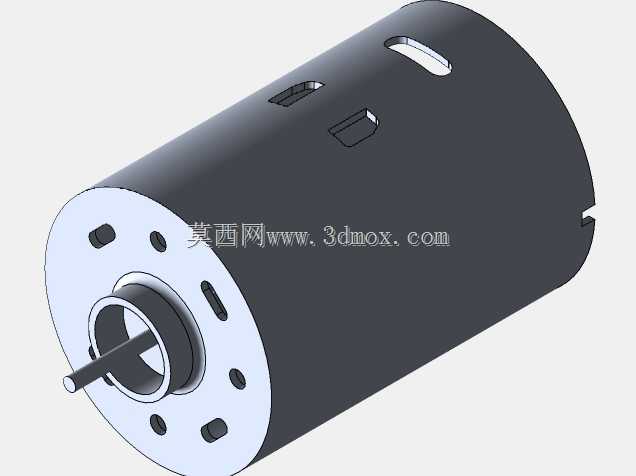

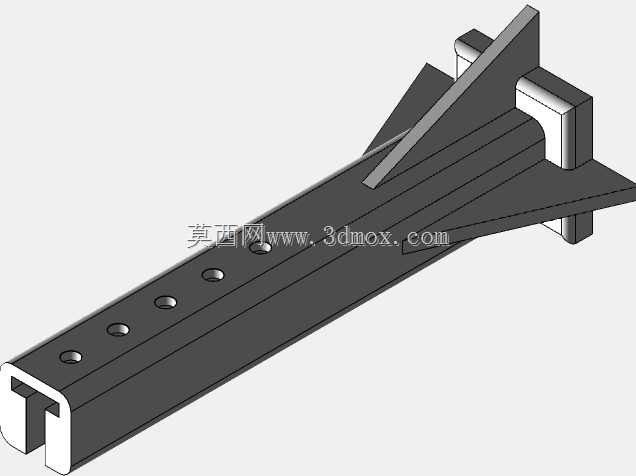

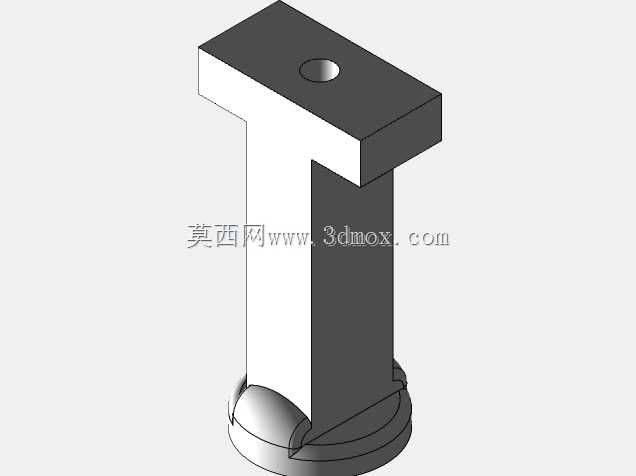

　　中心的电机筒体为圆柱式结构，筒体侧面预留了走线凹槽，供电线缆可以顺着凹槽排布到支架侧方，不会被旋转的风叶剐蹭，筒体上端的输出轴与安装支架的连接位做了轴向限位台阶，装配时不需要额外调整轴伸长度，直接卡入支架的轴承位即可完成轴向定位，能有效控制装配累积误差。上方的安装支架采用长条形悬臂结构，支架本体上沿长度方向排布了多个等距的安装孔位，安装时可以根据实际的固定点位需求选择对应的孔位，不需要额外在支架上钻孔加工，支架末端的垂直折边做了三角加强筋结构，当悬臂长度较长时，加强筋能大幅降低支架在风叶运转振动下的形变量，避免支架出现共振异响。

　　设计过程中首先确定的是风叶的扫掠直径，这个尺寸直接决定了送风覆盖范围和所需的电机扭矩，扫掠直径过大的话会提升对电机输出扭矩的要求，同时增大整体结构的安装空间占用，扫掠直径过小则无法满足目标区域的散热风量需求，最终选定的风叶尺寸刚好匹配常用的小型直流电机的输出扭矩区间，不需要额外搭配减速结构就能直接驱动。安装边界方面，支架的总长度覆盖了从安装固定面到风叶中心的常规悬臂距离，安装孔的孔径适配常用的M4规格固定螺丝，垂直折边的两个固定面互相垂直，既可以贴装在设备的垂直内壁上，也可以倒装在设备的顶部平面上，风叶下端到支架安装面的垂直距离预留了足够的安全间隙，即使安装面存在小幅度的平面度误差，也不会出现风叶剐蹭安装面的问题。

　　结构细节上，风叶的每个叶片都做了等角度的倾角设计，从叶根到叶尖的倾角逐渐减小，能让整个扫掠面内的出风速度更均匀，不会出现中心区域风量过小、边缘区域风量过大的问题，电机筒体与风叶轮毂的配合位采用小过盈配合设计，装配时通过压装即可完成固定，不需要额外打胶或者加装顶丝，后期维护拆卸也比较方便。支架上的安装孔位都做了沉头处理，固定螺丝装入后螺丝头不会突出支架表面，避免螺丝头与周边其他零部件产生干涉，支架与电机筒体的连接位设计了可拆卸的卡接结构，不需要拆卸整个支架就能单独将电机和风叶部分取下，方便后期清理风叶上积攒的灰尘或者更换电机。实际应用中，这套鼓风结构不需要额外加装风罩就能直接使用，因为风叶的外缘做了钝化处理，即使操作人员不小心触碰到运转的风叶，也不会造成严重的割伤，适合在开放式的小型设备上使用，相比带封闭风罩的风扇，这种开放式结构的风阻更小，相同转速下能获得更大的实际出风量。在做结构校核的时候，重点验证了支架在最大悬臂长度下的固有频率，确保固有频率避开风叶运转的常用转速区间，避免出现共振问题，同时对风叶的动平衡做了结构上的预设计，每个叶片的重量差控制在极小的范围内，减少高速运转时的振动量，降低对安装面的振动传递。
