AKM步枪扳机护弓结构三维设计

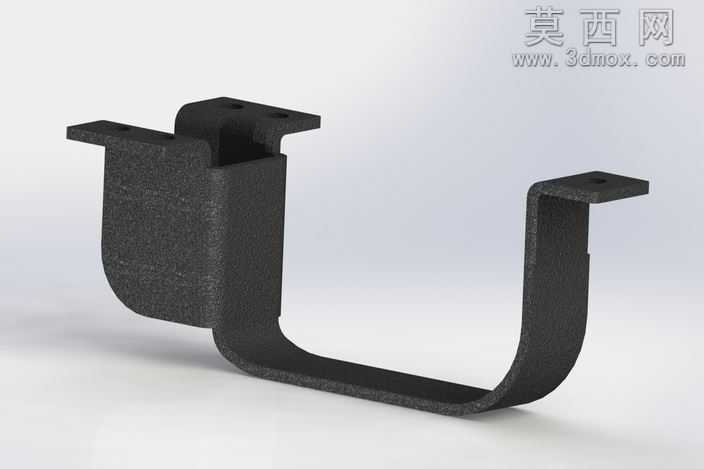

本作品为AKM系列步枪配套的扳机护弓三维结构模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循轻武器零部件的尺寸规范与装配逻辑，还原了该部件的真实结构特征。建模阶段首先通过草图绘制勾勒护弓的整体轮廓，精准定位两处安装固定座的孔位坐标，对护弓的弧形握持段采用扫掠特征生成流畅的曲面过渡，确保握持区域的弧度符合人机工程学要求，避免出现生硬的棱角结构；固定座部分采用拉伸凸台特征构建基体，对安装孔添加沉头结构细节，同时还原固定座与护弓主体衔接处的圆角过渡，消除应力集中的结构隐患。材质渲染阶段为模型赋予哑光金属材质，模拟枪械零部件常用的钢制喷塑表面质感，调整材质的粗糙度与反光参数，还原金属部件哑光不刺眼的视觉效果，对安装孔的内壁、结构衔接缝隙添加细微的光影层次，提升模型的真实感。结构设计上，该扳机护弓采用一体式弯折成型结构，上端两处带孔固定座用于与枪械机匣下部完成紧固连接，下端延伸的弧形护圈环绕扳机区域，既能够在日常携行、操作过程中避免扳机受到意外磕碰引发误触发，也能为扣动扳机的手指提供充足的活动空间，同时护弓的弯折角度经过反复调整，确保在冬季佩戴手套操作时也能顺畅完成扳机扣动动作，不会出现空间卡滞的问题。建模过程中对所有锐边添加了符合工艺要求的倒角处理，还原五金冲压、弯折成型工艺的真实加工特征，没有出现违背加工逻辑的悬空结构、负角度特征，所有安装孔位的尺寸、固定座的间距都严格匹配AKM步枪的对应装配尺寸，可直接用于虚拟装配验证、结构展示或者3D打印样件制作，模型的特征树保留完整的参数化建模步骤，可根据不同型号枪械的适配需求快速调整护弓的弧度、固定座位置、安装孔尺寸等参数，具备良好的可编辑性与拓展性。
