黄石主题牧场标识挂牌立体结构设计

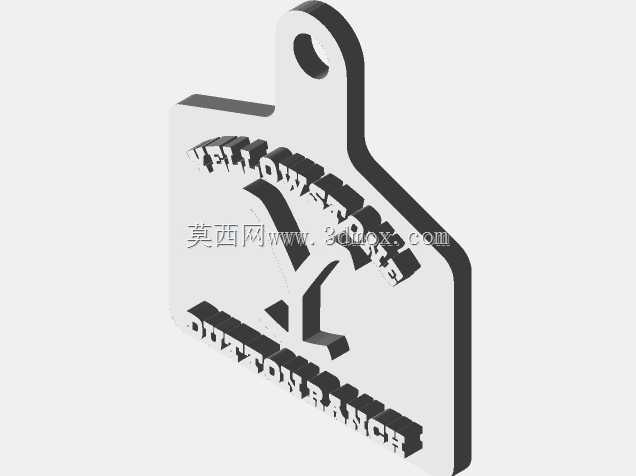

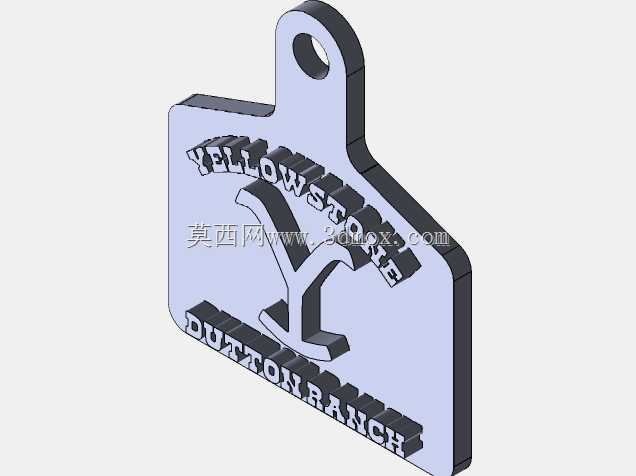

　　这款挂牌类零件的设计，最初的需求场景来自文旅周边配套的实体标识制作，可用于牧场周边文创挂件、户外区域标识吊牌、主题活动纪念挂牌等多个场景，区别于常规印刷类挂牌，采用一体化立体结构设计，所有文字与标识均为实体凸起结构，无需后续印刷或蚀刻工序，通过数控加工或3D打印即可一次成型，表面可直接做喷涂、氧化、喷砂等后处理，不会出现标识脱落、磨损模糊的问题。从结构设计逻辑来看，整体采用带挂孔的异形板状基体，挂孔设置在基体顶部的延伸凸耳位置，孔位做了全圆角过渡处理，避免穿绳或挂装时应力集中导致的孔位开裂，同时凸耳与主基体的连接位置做了大圆弧过渡，没有尖锐直角，既降低了加工时的应力残留，也避免使用过程中锐角划伤人员。基体正面的文字与标识采用等高度凸起设计，凸起高度统一控制在1.5mm，既保证了触摸时的明显立体感，也不会因为凸起过高导致运输、使用过程中出现磕碰断字的问题；文字排版沿基体轮廓做了适配性排布，上下弧形文字与中间的Y形标识保持合理的间距，所有文字的笔画宽度均不小于2mm，避免加工时出现细小笔画断裂、填充不足的缺陷，同时笔画边缘做了0.2mm的微小倒角，去除加工毛刺的同时，提升了文字轮廓的辨识度。

　　外形尺寸方面，整体外轮廓控制在8cm×9.5cm的边界范围内，基体厚度设置为3mm，这个厚度既保证了零件整体的结构刚性，手持或挂装时不会出现明显形变，也不会因为过厚导致材料浪费、整体重量过大；挂孔的直径设置为6mm，适配市面上常规的挂绳、钥匙圈、金属链等挂装配件，不需要额外定制连接件，通用性较强。安装边界上，因为整体为平板式带挂孔结构，不需要预留复杂的安装位，既可以通过挂孔穿绳悬挂，也可以在基体背面粘贴双面胶作为固定铭牌使用，背面为全平面结构，没有凸起或凹槽，粘贴时可以保证完全贴合安装面，不会出现翘边、粘贴不牢的问题。

　　从加工适配性来看，这个结构既适合用SolidWorks建模后导出STL格式做FDM或光固化3D打印，制作小批量的文创样品或个性化定制产品，也可以导出工程图做CNC铣削加工，用于批量生产金属或工程塑料材质的成品；建模过程中所有特征均采用拉伸、圆角等基础命令构建，没有复杂的曲面特征，参数化调整非常方便，如果需要更改尺寸、文字内容或标识样式，只需要修改对应的草图特征即可快速生成新的模型，不需要重新构建整体结构，能够快速适配不同主题、不同尺寸的挂牌设计需求。

　　在实际使用场景中，这类立体挂牌相比传统的平面印刷牌，耐用性更强，户外使用时可以抵御风吹日晒带来的标识褪色问题，立体结构的视觉辨识度也更高，不管是作为文旅周边的纪念挂件，还是作为厂区、园区的区域标识吊牌，或是作为品牌周边的定制礼品，都能满足使用需求；结构设计上没有多余的装饰特征，所有结构都服务于功能需求，挂孔的位置经过重心校核，挂装后整体保持竖直状态，不会出现倾斜歪斜的问题，凸起文字的深度经过反复调整，既保证了立体感，也不会在清洁时出现积灰难以清理的问题，日常维护只需要简单擦拭即可保持表面整洁。
