飞行模拟用头部自然点跟踪装置结构

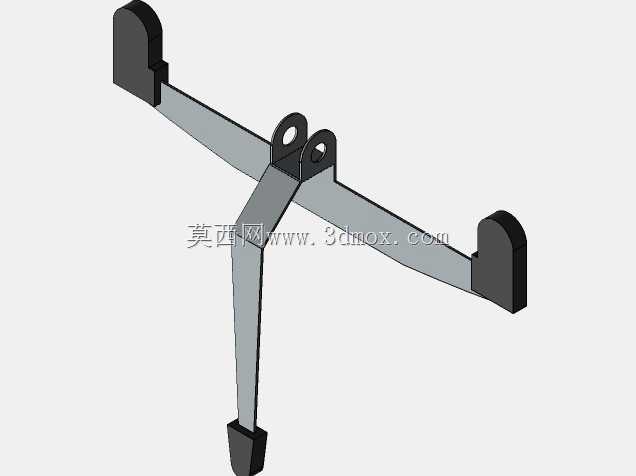

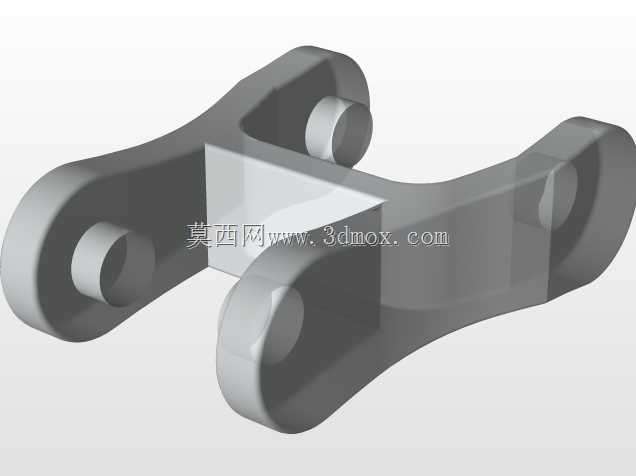

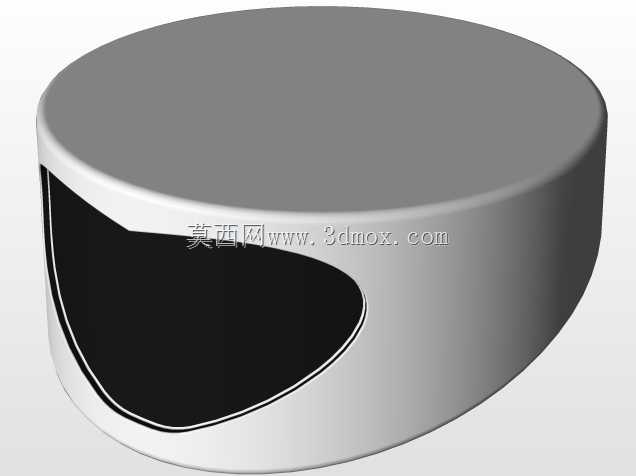

这套头部跟踪装置的结构设计，核心是为飞行模拟场景提供低延迟的头部动作捕捉能力，替代传统摇杆、按键的视角操控逻辑，让模拟飞行的操作逻辑更贴近真实驾舱的头部观察习惯。从结构组成来看，装置分为头部佩戴单元与固定支撑单元两部分，头部佩戴单元采用圆弧形轻量化壳体设计，曲面贴合人体头型轮廓，接触区域预留了软质缓冲层的安装位，避免长时间佩戴产生局部压痕，壳体侧面设置的遮光罩结构，用于内置红外识别模块的光路隔离，减少环境杂光对识别精度的干扰，壳体侧方延伸的小型凸台是信号校准按键的安装位，方便佩戴过程中盲操作完成初始位置校准。下方的支撑固定单元采用T型悬臂结构，横向悬臂两端设置的弧形定位块，用于卡合在显示设备上沿或者桌面支架的固定端，定位块表面做了防滑纹理处理，保证安装后不会因为轻微碰撞产生偏移，纵向悬臂通过铰接结构与头部佩戴单元连接，铰接处设置了阻尼调节旋钮，可根据不同使用者的头部活动范围调整转动阻尼，既不会因为阻尼过小导致佩戴单元随重力下垂，也不会因为阻尼过大影响头部转动的流畅度。在安装边界上，横向悬臂的有效夹持范围覆盖常规24到34寸显示器的上沿厚度，不需要额外打孔固定，依靠悬臂自身的弹性夹紧力即可完成固定，纵向悬臂的长度预留了120mm的调节余量，可根据使用者的坐姿高度调整佩戴单元的前后位置，保证识别模块始终处于最佳捕捉区间。功能实现层面，这套结构通过捕捉头部的俯仰、偏转、滚转三个自由度的动作，将动作数据转化为模拟飞行软件中的视角控制信号，相比传统的鼠标视角控制，不需要手部额外操作，视线转移与视角变化完全同步，大幅提升模拟飞行的沉浸感。设计过程中优先考虑了结构的轻量化，所有受力部件均采用薄壁加筋的结构形式，在保证铰接处抗扭强度的前提下，尽可能降低整体重量，减少长时间使用的疲劳感，同时所有转动配合处都预留了0.2mm的装配间隙，避免温度变化导致的结构形变引发卡滞问题，铰接轴采用标准五金件，后期维护更换不需要定制特殊零件，降低使用维护成本。
