BU0836A矩阵编码器接口电子板设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1126561
  • BU0836A矩阵编码器接口电子板设计
  • BU0836A矩阵编码器接口电子板设计
  • BU0836A矩阵编码器接口电子板设计
  • BU0836A矩阵编码器接口电子板设计
  • BU0836A矩阵编码器接口电子板设计
  • BU0836A矩阵编码器接口电子板设计
  • BU0836A矩阵编码器接口电子板设计

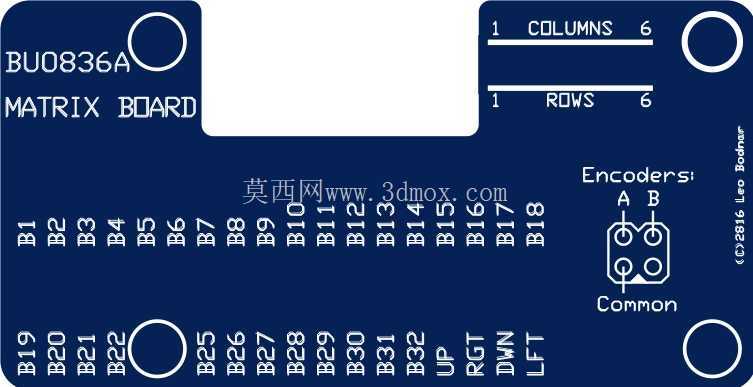

  这款矩阵接口电子板主要面向小型外设控制、DIY输入设备搭建、小型测试工装信号采集场景使用,核心作用是将多路电位计信号、编码器差分信号统一归集后传输至上位控制端,解决多输入点位接线杂乱、信号干扰、采集端口不足的实际工程问题。从板件布局来看,板体采用标准6行6列矩阵接线点位设计,单侧预留18个电位计接线引脚,可同时接入18路独立电位计输入信号,覆盖绝大多数小型控制场景的模拟量输入需求,每个接线点位旁都印有清晰的丝印编号,从B2到B18、B19到B32依次排布,接线时无需对照原理图逐点核对,能大幅降低现场接线的错接率,也方便后期运维时快速排查线路故障。

  板体右上角专门预留编码器接线区域,标注A、B两相接线端与公共端,可直接对接增量式编码器的差分输出信号,无需额外外接信号转换模块,编码器区域的走线做了等长处理,能有效减少高速计数时的信号相位差,避免计数丢步问题。板体四个角预留标准安装固定孔,孔位尺寸适配常用的M3铜柱安装规格,安装孔与板边的距离控制在5mm,既保证安装时的结构强度,也不会占用板上的布线空间,板体整体外形为规整矩形,边缘做了圆角处理,避免安装时剐蹭导线绝缘层。设计时充分考虑了现场使用的抗干扰需求,板上电源走线与信号走线做了分层隔离,模拟量信号走线远离高频信号区域,减少电源串扰对电位计采样精度的影响,公共端采用大面积覆铜设计,能有效降低接地阻抗,提升信号传输的稳定性。

  板上预留的空白区域可根据实际使用需求加装指示灯、滤波电容等外围元件,不用重新改版就能适配不同的使用场景,比如在工业测试工位使用时,可在每个输入点位旁加装信号指示灯,直观显示每路输入的通断状态;在DIY外设搭建场景中,可直接将电位计焊接在板上对应点位,省去外接接线端子的步骤,缩小整体设备的体积。从安装边界来看,板体厚度为标准1.6mmFR4板材厚度,可直接插入标准卡槽固定,也可通过铜柱架装在设备内部,板上所有元件的最高高度不超过10mm,不会和设备内部的其他结构件产生干涉,接线端子全部采用侧插式设计,接线后导线从板侧引出,不会额外增加板体上方的空间占用,适合在内部空间紧凑的小型控制设备中使用。

  实际使用中,这款板件可直接对接常用的上位机采集卡,无需编写复杂的驱动程序,矩阵排布的点位可通过行列扫描的方式快速读取所有输入点位的状态,相比逐点独立接线的方式,能减少60%以上的接线工作量,同时降低多线并行时的信号串扰概率。针对电位计输入的信号特性,板上每个输入通道都预留了滤波电容焊接位,可根据输入信号的频率特性焊接对应容值的电容,滤除现场的电磁干扰,保证采样值的稳定,避免电位计调节时出现数值跳变的问题。编码器接口部分支持3.3V与5V两种常用的编码器供电电压,可通过板上的跳线点切换供电等级,适配不同型号的增量式编码器,不用额外外接电平转换模块。板体丝印除了点位编号外,还标注了每个功能区域的用途,即使是第一次接触该板件的调试人员,也能快速完成接线与调试工作,减少前期的学习成本。在小型模拟飞行外设、工业设备手动调试面板、教学实验平台等场景中,这款板件可直接作为核心采集板使用,不用重新设计电路,能大幅缩短项目的开发周期,板件的布线完全符合常规PCB加工工艺要求,可直接投板生产,无需做额外的工艺调整。
