阀门配套带锚式连接阀块结构设计

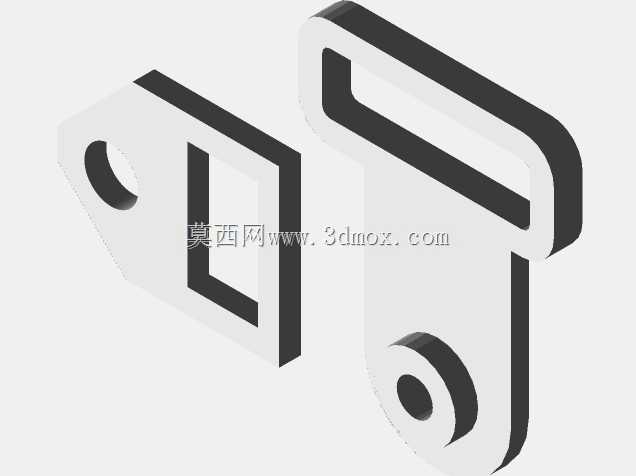

　　从结构功能来看，该阀块分为两个配合构件，其中带环形挂耳的锚式构件主要承担挂接承载功能，构件上的通孔用于穿装锁紧销轴，可与安装基座上的预设挂点形成铰接式连接，既可以保证阀块安装后不会沿管路轴向窜动，也能预留一定的形变余量，抵消管路输送流体时产生的小幅振动，避免硬连接状态下长期振动导致的连接螺栓疲劳断裂。另一块带矩形镂空的阀块主体则承担流体通路对接、相邻阀件安装定位的功能，矩形镂空结构一方面可以减轻阀块整体自重，降低挂接锚点的承载负荷，另一方面也可以作为流体管路的穿越通道或者相邻阀件的操作避让空间，避免阀件安装后操作手柄被结构遮挡。在工业流体管路系统的阀门配套组件设计中，这类带锚结构的阀块主要承担管路对接定位、承载限位以及辅助密封支撑的作用，常见于化工流体输送、市政给排水管网、小型液压动力单元的阀组集成区域，区别于常规平板式阀块，其自带的锚式挂接结构可以在不额外增加独立固定支架的前提下，完成阀块与相邻安装基面的快速挂装定位，减少现场安装时的临时支撑工序，尤其适合安装空间局促、后期维护需要频繁拆装阀组的作业场景。

　　设计这类阀块时，首先需要匹配对应通径阀门的安装孔位坐标，保证阀块与阀门对接面的平面度公差控制在0.1mm以内，避免对接面出现间隙导致流体渗漏；锚式挂耳的位置需要结合安装基面的挂点坐标做反向校核，保证挂装后阀块的对接面与管路轴线保持垂直，避免强行对接导致的密封件偏磨。安装边界方面，锚式构件的挂接环中心到阀块对接面的距离需要预留至少15mm的操作空间，方便锁紧销轴的穿装与拆卸，阀块主体的侧边与周边相邻管路的最小间隙需要控制在10mm以上，避免管路振动时与阀块发生碰撞摩擦；两个配合构件之间的定位止口需要做小间隙配合设计，配合公差选H7/h6即可，既可以保证组装时的定位精度，也不会因为公差过紧导致拆装困难。

　　从实际使用场景来看，这类带锚结构的阀块尤其适合架空敷设的管路阀组安装，传统阀块安装时需要在下方设置独立支撑托架，不仅增加材料成本，也会占用架空管路下方的通行空间，而带锚挂接结构可以直接依托周边的结构梁或者主管路外壁的预设挂点完成固定，大幅减少安装辅件的使用。在结构强度校核上，锚式挂耳的根部需要做圆角过渡处理，避免应力集中导致挂耳在承载时发生断裂，圆角半径不小于挂耳板材厚度的三分之一；阀块主体上的安装孔周边需要做凸台加厚处理，保证螺栓锁紧时的压紧力可以均匀分布在密封面上，不会因为局部压强过大导致阀块变形。

　　另外，这类阀块的两个配合构件在组装后，接触面之间可以根据输送介质的特性选择加装密封垫片或者调整垫片，既可以实现接合面的密封，也可以通过调整垫片的厚度微调阀块的安装角度，适配现场安装时的基面误差。需要注意的是，锚式挂接结构仅承担阀块的自重以及管路振动带来的交变载荷，流体工作压力产生的轴向推力仍然需要通过阀块与阀门之间的连接螺栓承担，因此在螺栓选型时需要根据管路的额定工作压力计算所需的螺栓预紧力，不能依赖锚点结构承担轴向载荷，避免长期承压状态下锚点变形导致阀块移位。在三维建模过程中，这类构件的建模需要重点关注配合面的形位公差标注，锚式挂耳的通孔轴线需要与阀块对接面保持平行，否则挂装后会出现阀块偏斜，导致对接密封失效；矩形镂空结构的内壁需要做去毛刺处理，避免穿越管路时划伤管路外壁的防腐层。
