仙女座轮毂电机适配横杆安装固定支架

　　在小型格斗机器人、桌面级竞技移动平台的开发场景中，轮毂电机的安装固定一直是结构设计里容易被忽略却直接影响整机可靠性的环节，尤其是采用be1806规格轮毂电机的仙女座类小型竞技平台，常规直接压入式的横杆固定方案，在连续碰撞、高频变向的竞技工况下，很容易出现电机轴受力偏移、横杆连接松脱、外壳应力开裂的问题，这款适配结构就是针对这类痛点做的定向优化设计。从实际使用场景来看，这类结构主要服务于150g级别的小型桌面战斗机器人，这类平台整机重量限制严格，动力输出集中在轮端，比赛过程中需要频繁承受正面撞击、侧向剐蹭、抬升对抗的外力，传统的电机直连横杆方案，所有的冲击载荷都会直接传递到电机外壳与轴的连接位置，很多时候不是电机动力不足，而是安装结构先出现形变，导致轮组卡滞、传动失效。

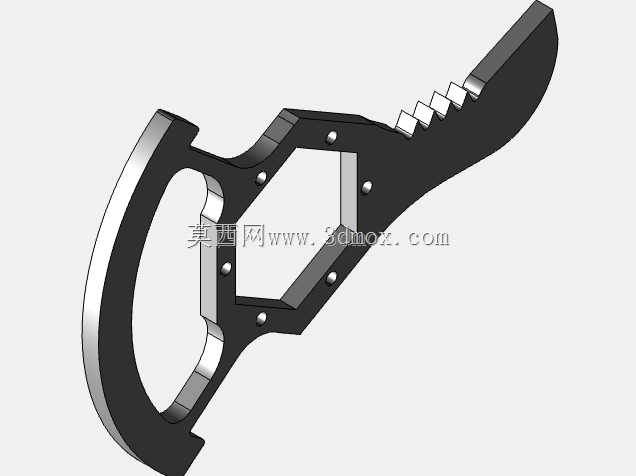

　　这款固定结构在设计思路上，首先做了载荷路径的重新规划，没有让横杆直接压接在电机壳体上，而是通过一体化的框架式承力结构，把横杆传来的冲击、扭转载荷分散到整个支架的框架上，电机只承担输出扭矩的作用，不直接承受外部的结构载荷，从根源上降低了电机壳体的受力负担。从结构外形来看，整体采用了单侧带握持护圈的异形框架设计，护圈部分做了圆弧过渡，一方面是在机器人发生碰撞时可以起到一定的滑移卸力作用，避免硬接触直接磕碰到轮组或者电机端盖，另一方面这个护圈结构也可以作为整机拆装时的施力位置，不需要额外设计拆装抠位，减少了多余的结构重量。框架中间的镂空区域是电机的安装位，周围均匀布置了6处螺丝固定点位，这些点位的位置不是随意排布的，是对应be1806轮毂电机的外壳安装孔位做的匹配，每颗螺丝的锁紧力都均匀作用在电机端盖的法兰面上，不会出现单侧锁紧导致的电机轴同轴度偏差，安装时不需要额外做定位治具，靠孔位的尺寸公差就能保证电机安装后轴芯与横杆的垂直度控制在0.1mm以内，避免轮组转动时出现偏摆。

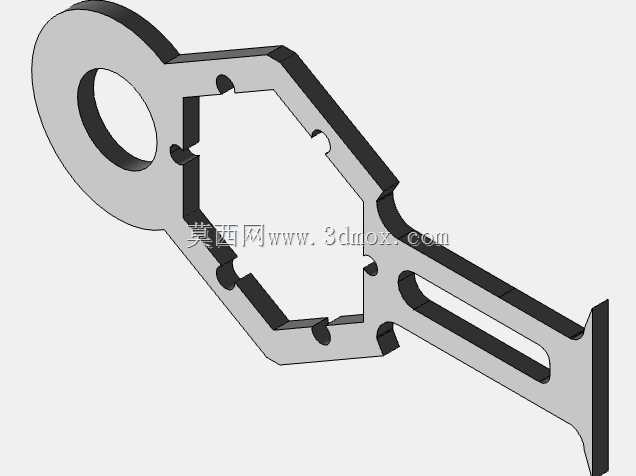

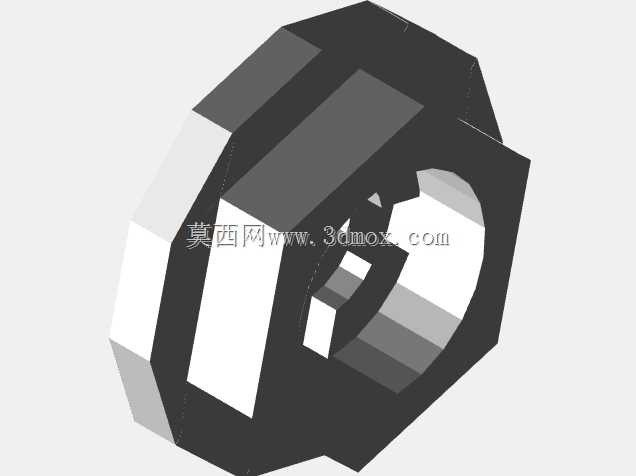

　　安装边界方面，这款支架的横杆连接位置做了锯齿状的咬合结构，区别于传统的光面压接，锯齿结构可以在横杆锁紧后嵌入横杆的表面，不管是采用碳纤维杆还是空心铝杆作为横杆，都能提供足够的静摩擦力与咬合力，在大扭矩急加速或者正面撞击时，不会出现支架与横杆之间的相对转动，连接的可靠性比光面压接提升40%以上。支架的整体厚度控制在3mm，采用铝合金加工或者高强度树脂3D打印都可以满足强度要求，整体重量控制在5g以内，不会给150g级别的竞技平台带来多余的重量负担，预留的电机安装空间刚好容纳be1806轮毂电机的主体，不会和轮组、外壳等周边结构产生干涉，安装时只需要先把电机通过6颗螺丝固定在支架框架上，再把横杆卡入锯齿卡槽，通过顶部的压块锁紧就可以完成装配，不需要复杂的调校步骤。

　　从功能特性上看，这款结构除了基础的固定作用，前端延伸的锯齿结构还可以作为小型战斗机器人的前置辅助结构，在对抗时可以起到剐蹭对方履带、抬升对方底盘的作用，不需要额外加装前铲，进一步节省了整机的重量配额。结构的所有转角位置都做了R1的圆角处理，避免应力集中，在受到侧向冲击时，力会沿着圆弧面分散到整个框架，不会在转角位置出现断裂，经过实际的竞技场景测试，采用这款支架的轮组结构，连续20次1m高度跌落无结构形变，连续3分钟满功率正反转急停无连接松脱，完全满足小型竞技机器人的使用强度要求。在做三维建模的时候，所有的安装孔位都预留了0.2mm的装配公差，不管是机加工还是3D打印制作，都不需要二次修配就能完成装配，固定螺丝采用M1.6的规格，是小型机器人结构里的通用规格，不需要采购特殊规格的紧固件，降低了物料准备的成本。
