手持便携小型吸尘装置结构设计

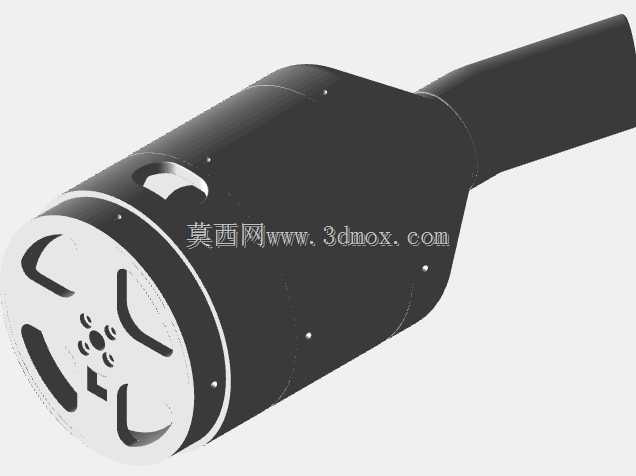

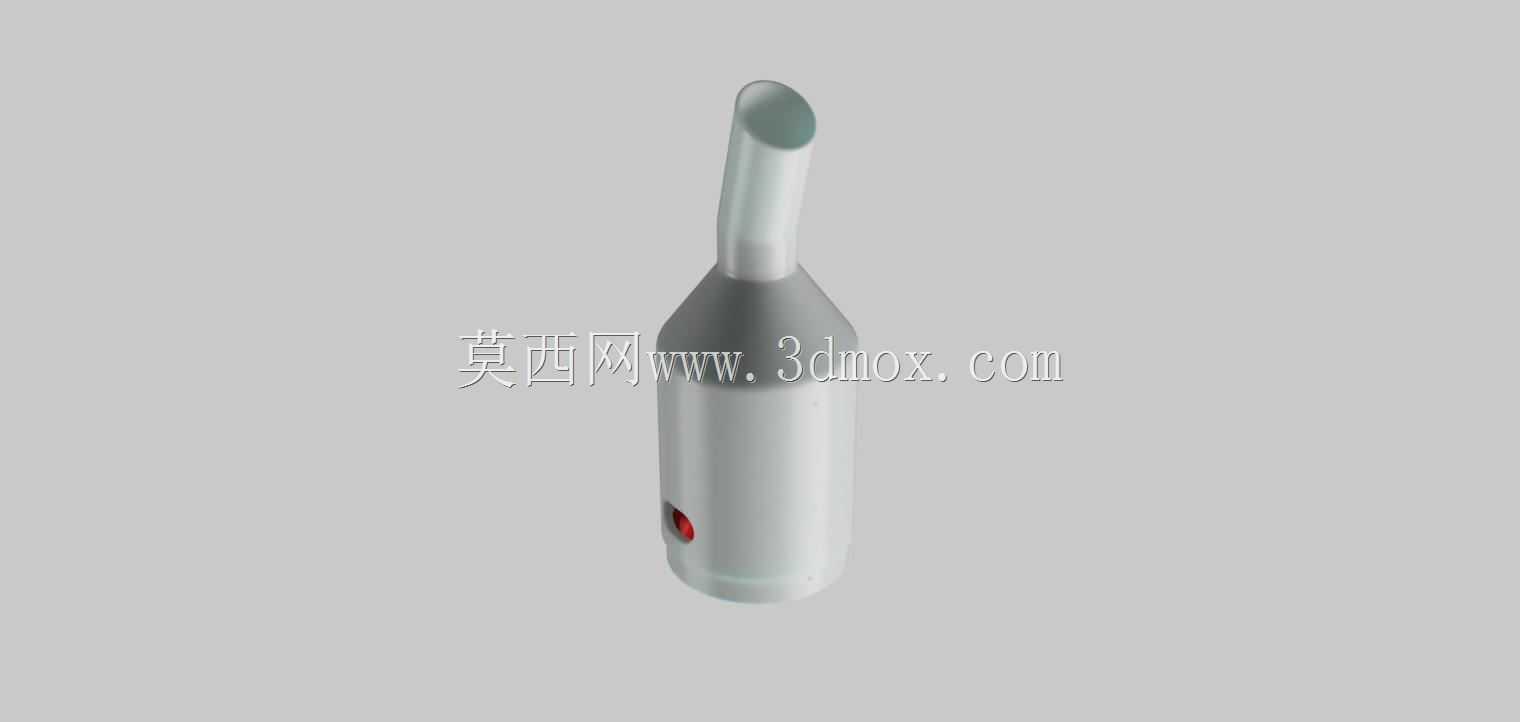

　　这款手持便携吸尘装置的结构设计，核心围绕小空间清洁场景的实际使用需求展开，区别于大型立式吸尘设备的应用边界，它的适用场景覆盖了桌面碎屑清理、键盘缝隙积尘处理、车载内饰浮尘抽吸、家具边角窄缝除尘等大型设备无法灵活触及的作业区域，在日常办公、居家清洁、车载维护等场景下都能适配对应的清洁需求，无需拖拽长管线、占用大收纳空间，单手即可完成全部操作。从功能特性来看，整机采用立式握持的一体化结构，将动力单元、尘仓、抽吸管路整合在同一条轴线上，握持重心靠近手掌承托位置，长时间单手握持操作也不会产生明显的坠手感，设备侧部设置的控制按键刚好对应握持时拇指的操作范围，无需调整手部姿态即可完成启停控制，抽吸嘴采用窄径长管设计，能够深入宽度15mm以内的窄缝区域，相比宽幅吸头的覆盖式清洁，窄径吸头的抽吸气流更集中，对于缝隙内的积尘、细碎杂物有更好的抽吸效果。

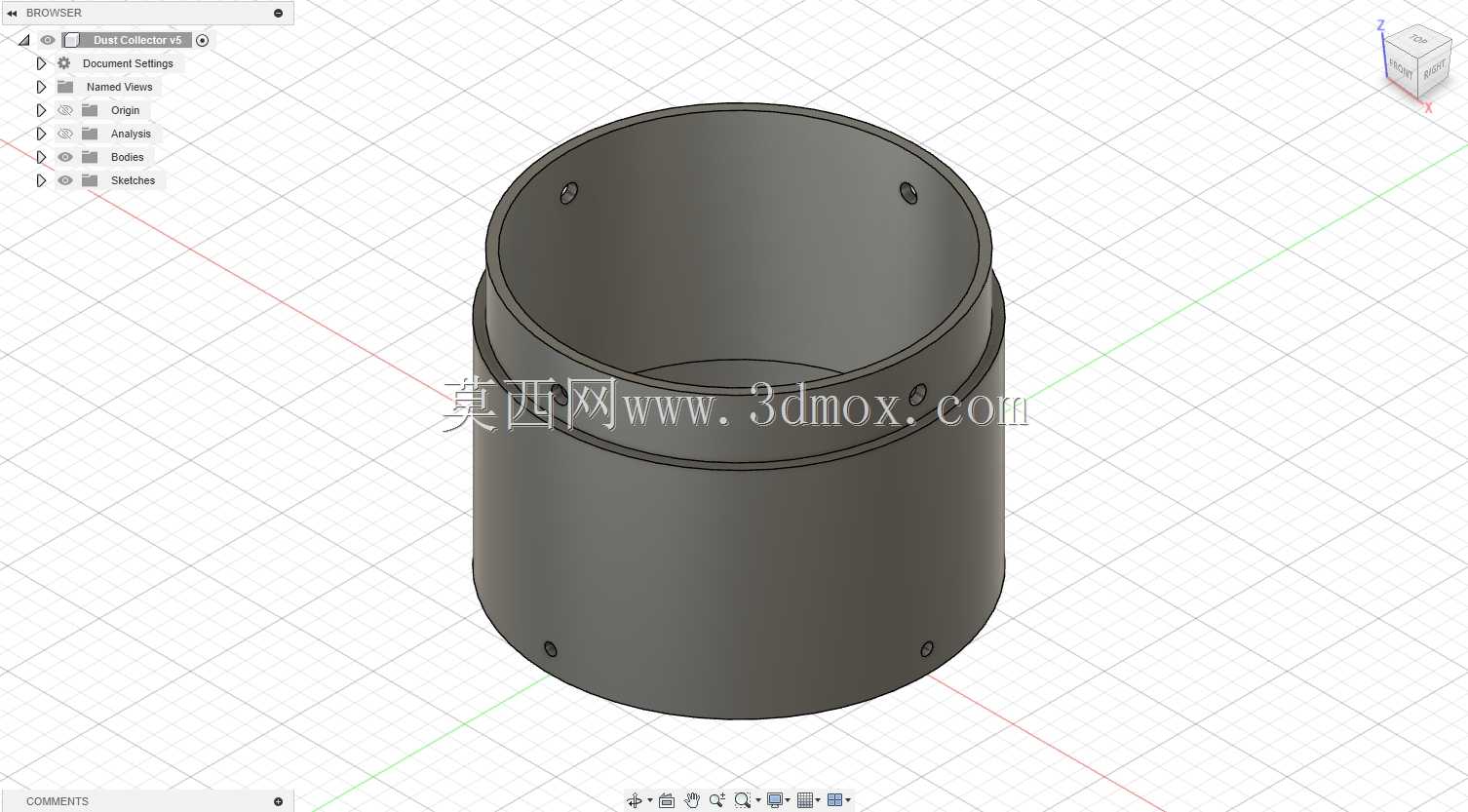

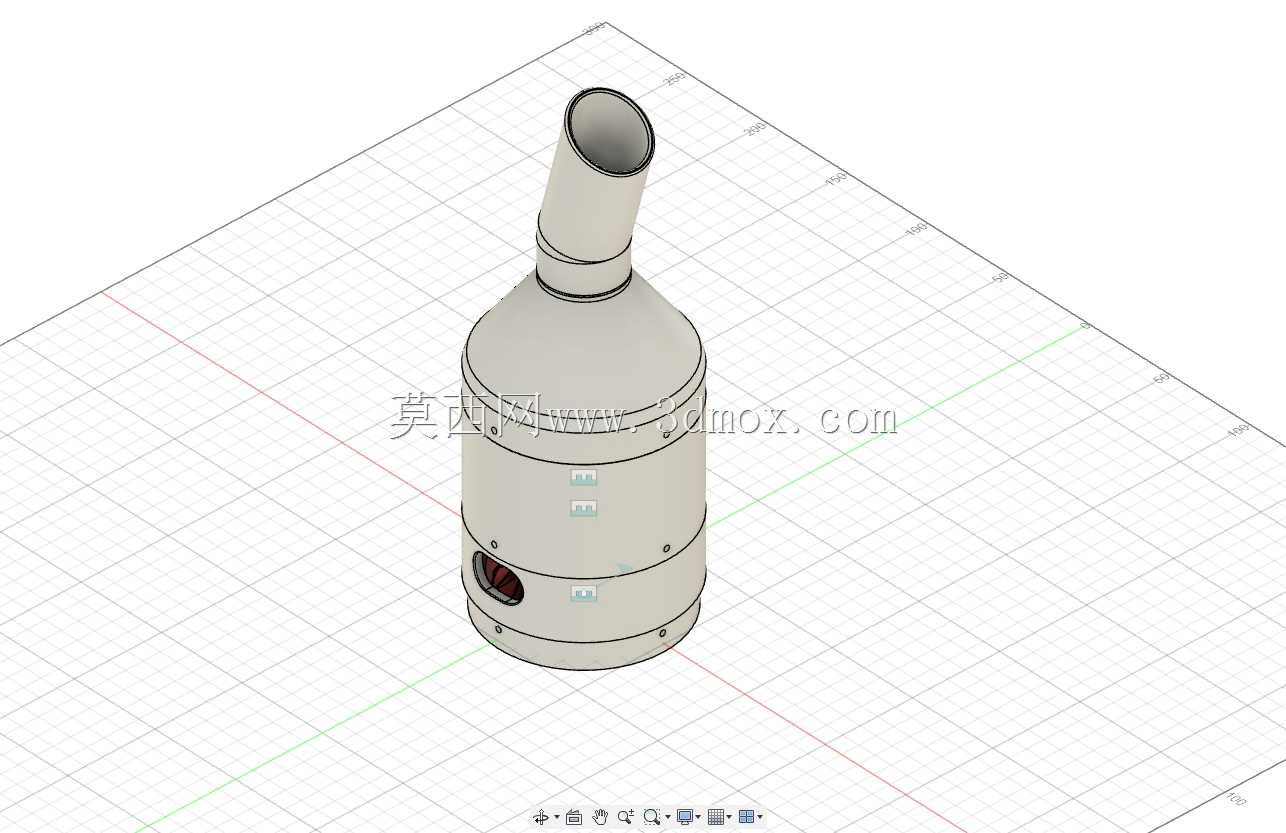

　　设计过程中优先考虑了结构的紧凑性，整机最大外径控制在65mm以内，不含吸嘴的主体长度为160mm，搭配的吸嘴长度为70mm，整体收纳尺寸可以轻松放入普通背包侧袋、车载扶手箱、桌面抽屉等狭小储物空间，不会占用过多收纳位置；尘仓与主体采用旋扣式连接结构，无需额外工具即可完成拆卸，倾倒积尘时可以直接分离尘仓与动力段，避免清理过程中脏污接触手部，同时连接位置设置了密封胶圈的安装位，能够保证抽吸过程中的气密性，避免因漏气导致抽吸压力损失。

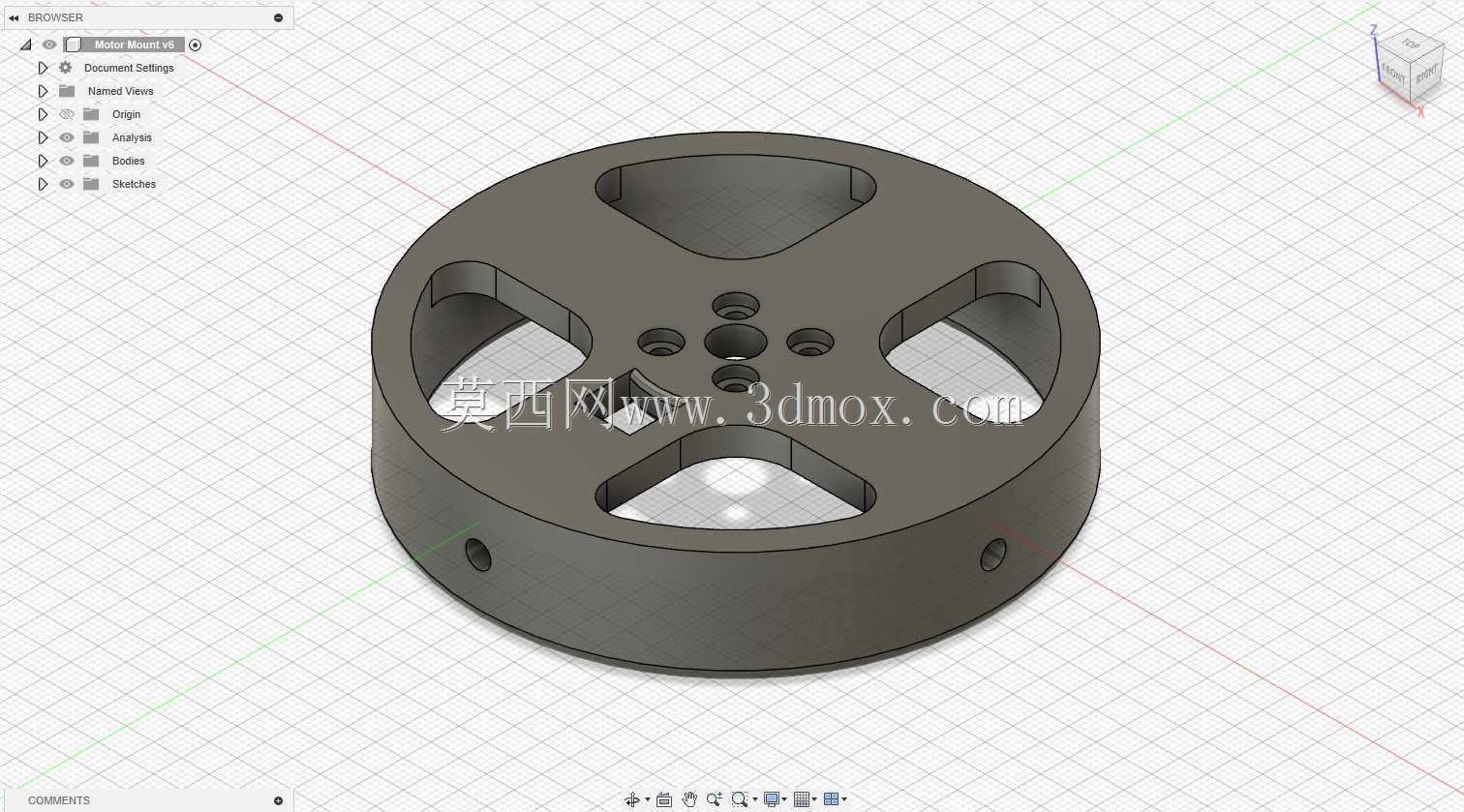

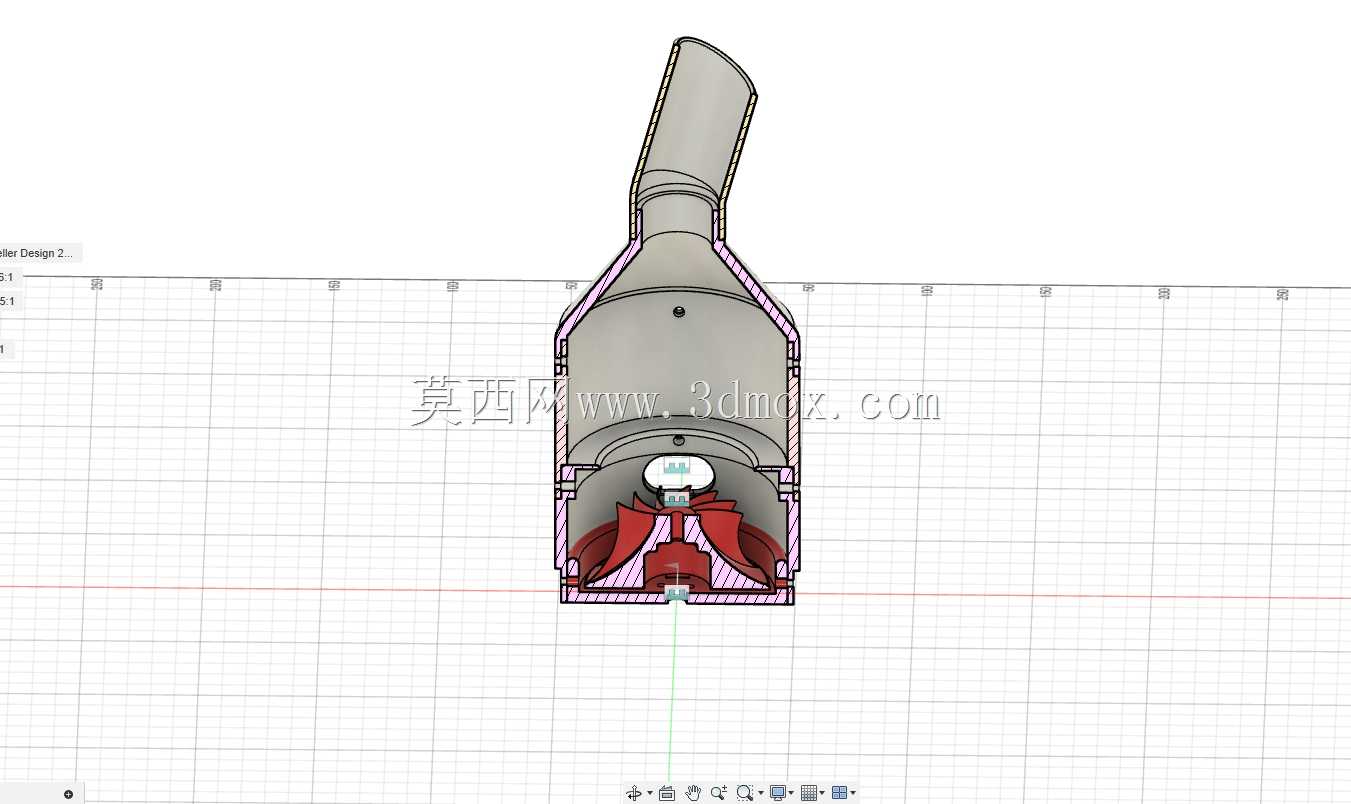

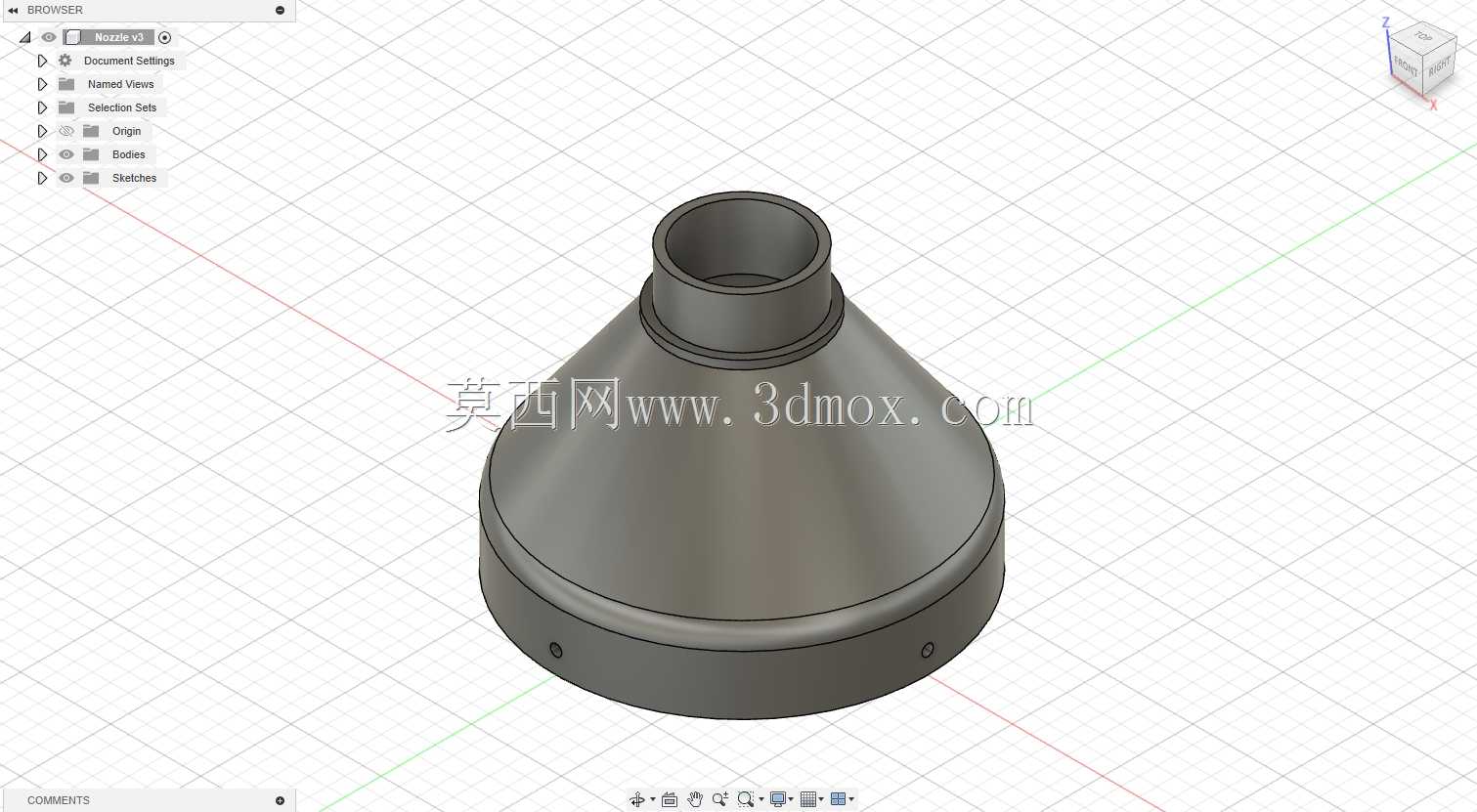

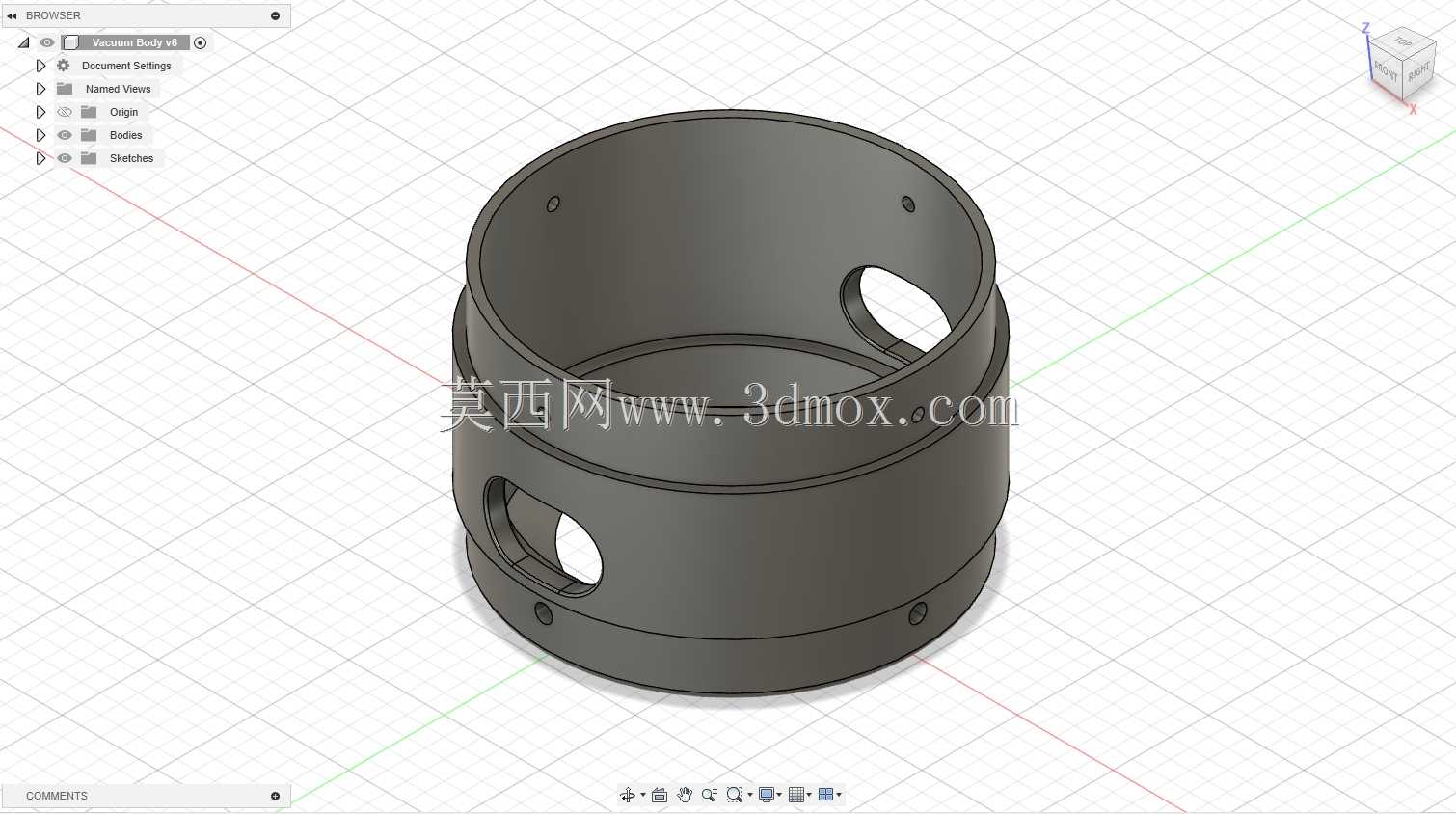

　　结构设计上对内部组件的排布做了优化，将动力电机放置在主体下部靠近握持位置的区域，配重块与电池组件围绕电机周向排布，保证整机的重心落在握持区间的中心位置，避免使用过程中出现头重脚轻的情况；吸嘴与主体的连接采用过渡锥面配合，既可以保证连接的同轴度，也能在需要更换不同功能吸头时快速插拔，不需要额外的锁扣结构就能保证连接强度，正常使用过程中不会出现吸嘴脱落的问题。外壳采用上下分壳的结构设计，分模线沿主体轴向设置，外壳壁厚均匀控制在2mm，既可以保证外壳的结构强度，承受日常使用过程中的磕碰、跌落冲击，也能尽可能控制整机的自重，降低长时间握持的疲劳感；外壳表面做了哑光防滑处理，握持区域没有多余的凸起结构，握持时手掌与外壳的接触面积更大，受力更均匀，即使手上沾有少量水渍也不会出现打滑的情况。从实际使用的边界条件来看，这款设备的抽吸功率适配干质浮尘、细碎纸屑、毛发、小型颗粒杂物的清理需求，不适合抽吸液态污物、大尺寸硬质杂物以及高温碎屑，避免对内部滤材、动力组件造成损伤；尘仓的容积设计为150ml，能够满足单次15-20分钟的连续清洁需求，日常小范围清理不需要频繁倾倒尘仓，滤材采用可重复清洗的多孔结构，安装位置在尘仓与动力段之间，能够阻挡细小粉尘进入电机腔体，延长动力组件的使用寿命。

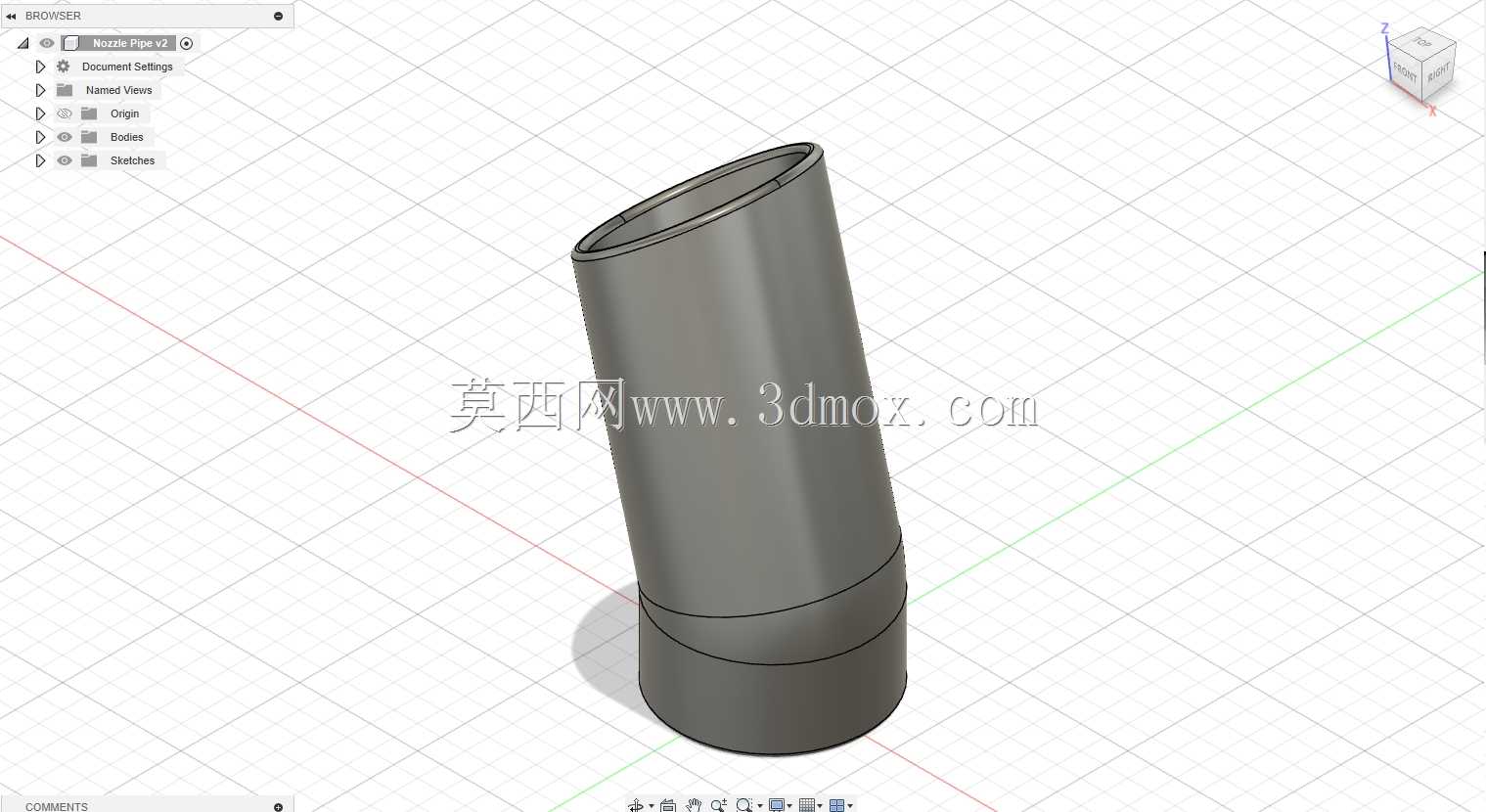

　　在结构建模过程中，所有配合位置都预留了合理的公差间隙，旋扣结构的配合角度设置为30度，旋转到位后有明显的卡位反馈，用户不需要查看说明就能判断是否安装到位；吸嘴的入口处做了圆角过渡处理，避免尖锐边缘刮伤被清洁的物体表面，比如清理键盘、皮具内饰、家具漆面时，不会因为吸嘴边缘的棱角造成表面划痕。整机没有多余的外置结构，所有连接缝隙都做了错位止口设计，既可以提升外观的整体性，也能避免外部灰尘从壳体缝隙进入设备内部，日常清洁表面时只需要用湿布擦拭即可，不用担心污水渗入内部损坏电路组件。
