啮合式齿轮滑块传动机构设计方案

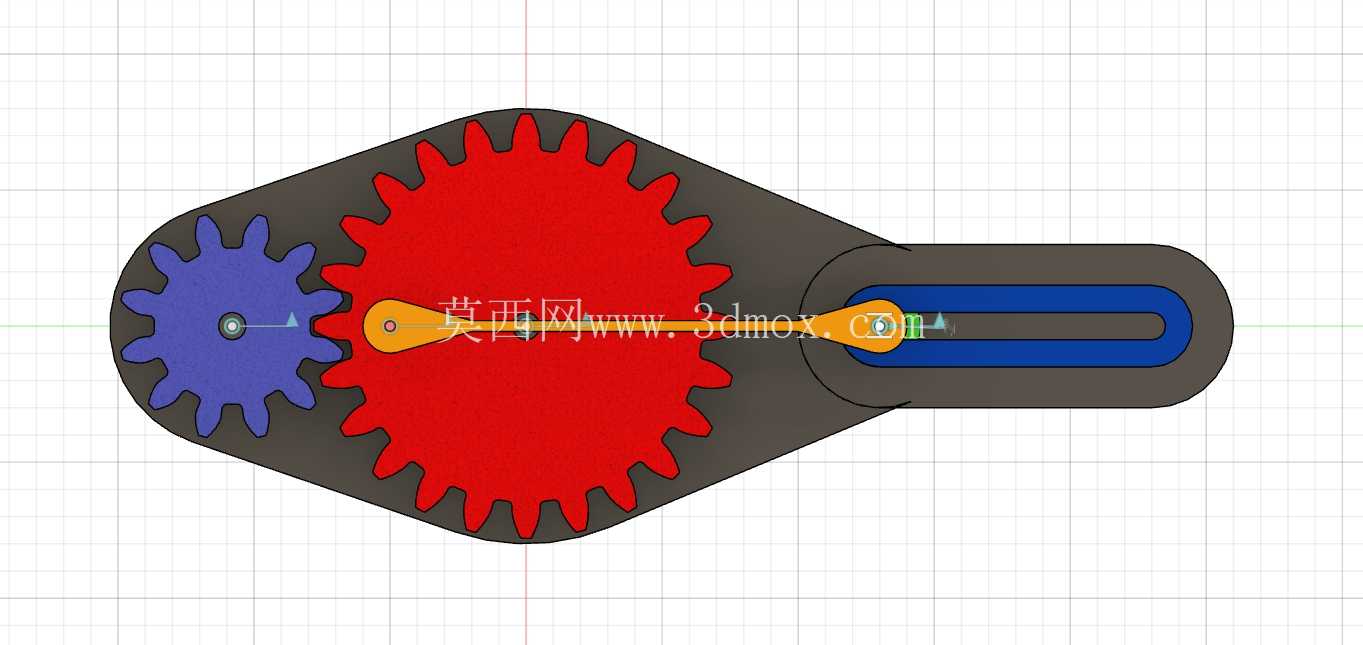

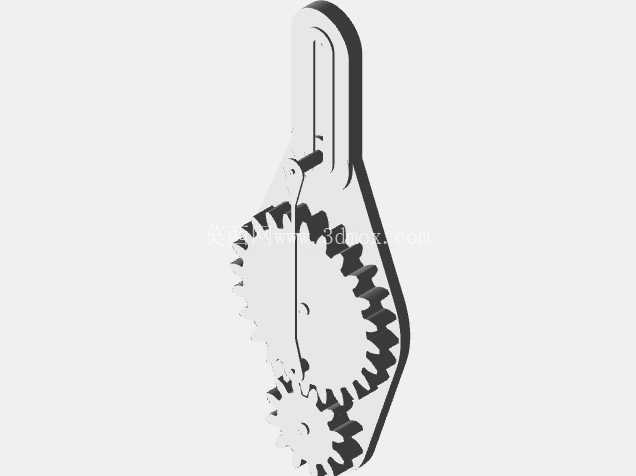

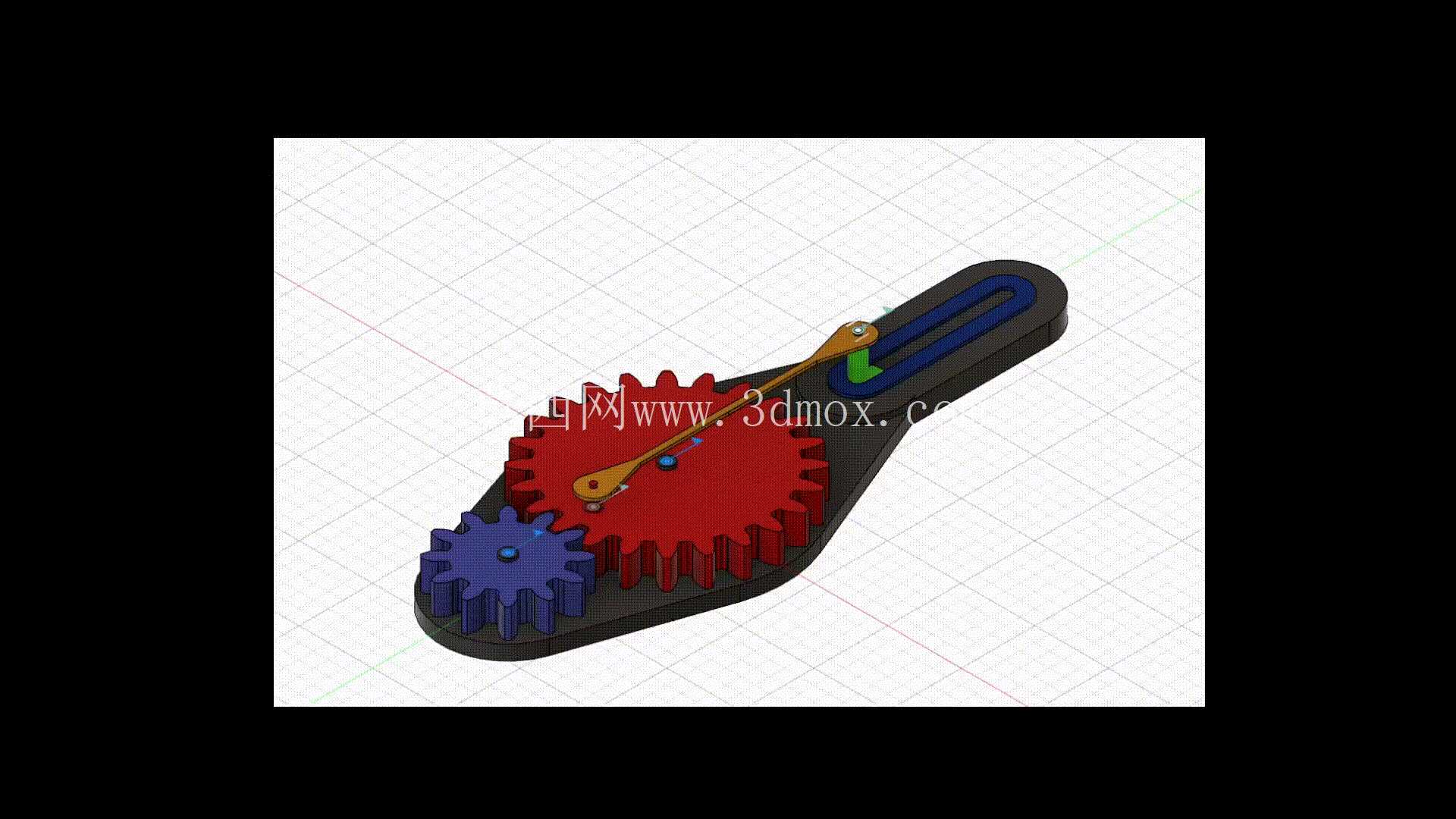

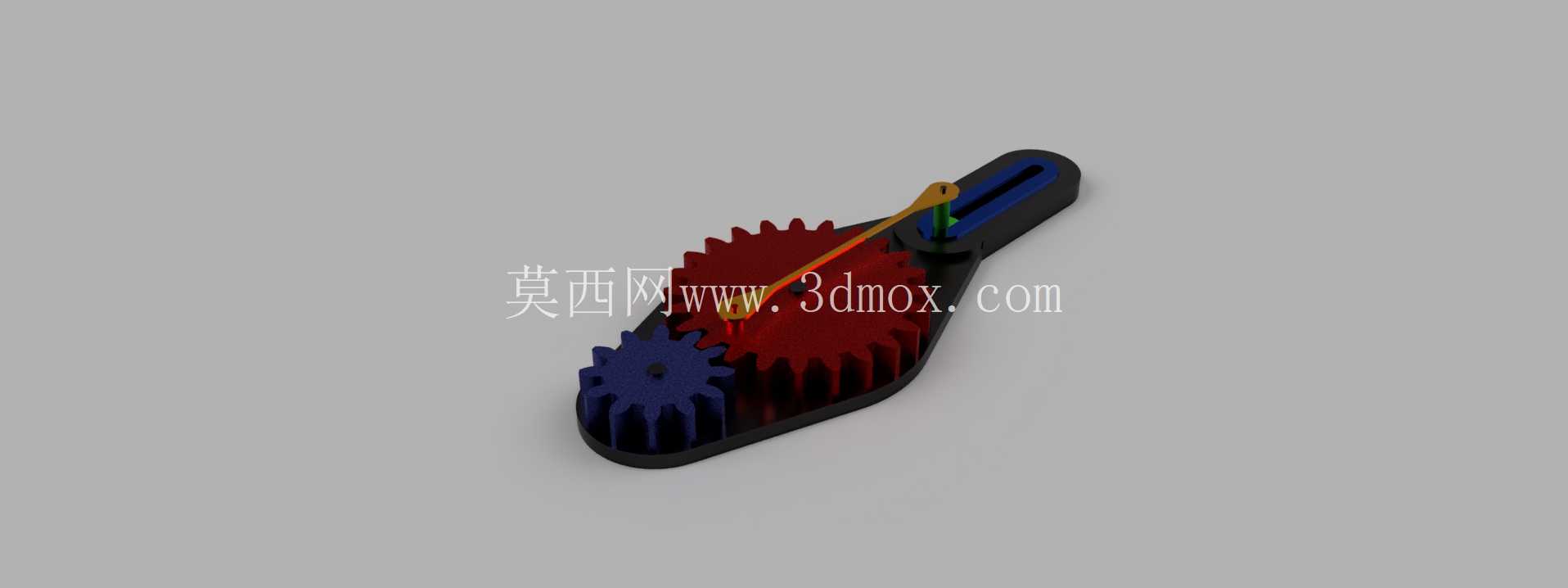

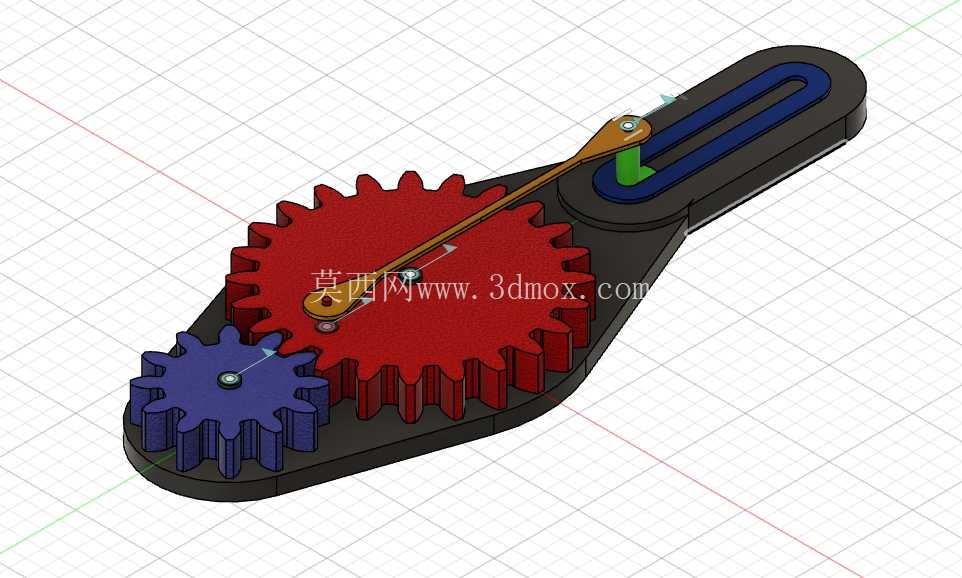

　　在小型自动化执行端、精密调节工位以及轻工机械的进给单元中，齿轮滑块机构是实现旋转运动向直线往复运动转换的核心结构之一，这类结构不需要复杂的连杆铰接点位，依靠齿轮齿形与滑块的配合就能完成稳定的动力传递，相比传统曲柄滑块结构，它的传动行程控制精度更高，回程间隙更容易通过齿形修配进行补偿，在小空间安装场景下的适配性更强。这套齿轮滑块结构采用双齿轮啮合的输入布局，主动轮与从动轮采用不同齿数以匹配输入转速与输出扭矩的转换需求，大齿径的从动轮直接与滑块上的齿条段啮合，当输入轴带动小齿轮转动时，动力经啮合齿面传递到大齿轮，再由大齿轮驱动滑块沿固定导轨做直线往复运动，整个传动链的传动比固定，运动过程中不会出现连杆结构常见的急回特性偏差，适合需要匀速直线进给的工位使用。

　　从安装边界来看，整套机构的外轮廓采用狭长型布局，主体承载底座为一体式结构，导轨槽直接在底座上加工成型，不需要额外加装直线导轨配件，大幅压缩了整体安装高度，底座两端预留的安装孔位可以直接通过螺栓固定在设备安装面板上，安装时只需要保证输入轴的中心高与驱动源输出轴同轴，不需要额外调整滑块的平行度，因为导轨槽与齿轮安装位的位置度在零件加工时就已经通过装夹定位保证，装配环节的调试工作量很小。

　　设计过程中，齿轮的齿形参数需要和滑块上的啮合段完全匹配，齿侧间隙控制在0.02-0.05mm之间，既可以保证传动过程中不会出现卡滞，也能避免间隙过大导致的回程误差，滑块的导轨面做了等宽设计，和底座导轨槽的配合采用间隙配合，表面粗糙度控制在Ra1.6，保证往复运动时的顺滑度，同时在滑块的行程两端预留了硬限位接触面，不需要额外加装行程限位块就能限制滑块的最大运动行程，避免齿轮与滑块啮合段脱开。

　　在实际应用场景中，这类结构可以直接用在小型包装设备的推料工位、3D打印设备的Z轴微调机构、小型检测设备的试样进给单元上，相比丝杆传动结构，它的传动效率更高，不需要定期加注润滑脂维护，对使用环境的粉尘耐受度更强，在有少量粉尘的轻工生产车间里也能长期稳定运行。结构的动力输入段可以直接连接小型舵机、步进电机的输出轴，不需要额外加装联轴器，因为齿轮本身就可以补偿小范围的轴系同轴度误差，安装时的容错率更高。滑块的顶端预留了工装安装位，可以根据实际使用需求加装推头、夹具、检测探头等执行配件，不需要对主体结构做二次修改，适配不同的工位功能需求。从受力特性来看，双齿轮啮合的布局可以抵消一部分齿轮传动时的径向力，减少底座安装位的受力载荷，长期运行时不会因为径向力持续作用导致安装螺栓松动，齿轮的齿宽经过匹配计算，在额定负载下齿面接触应力远低于材料许用应力，不会出现过早的齿面磨损问题，整套结构的运动部件全部集成在底座内部，没有外露的传动部件，使用时的安全性更高，也不会因为外部杂物落入传动间隙导致机构卡停。
