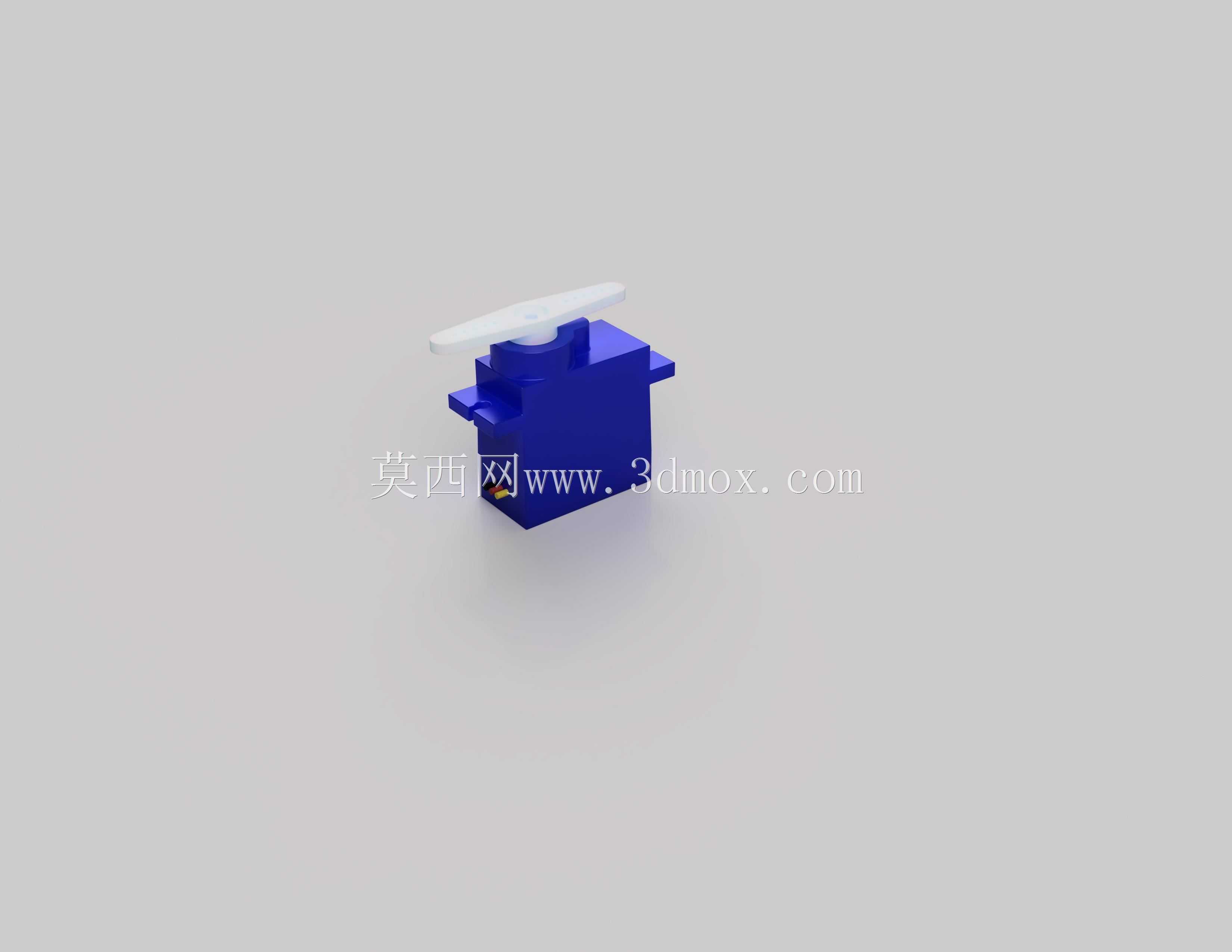

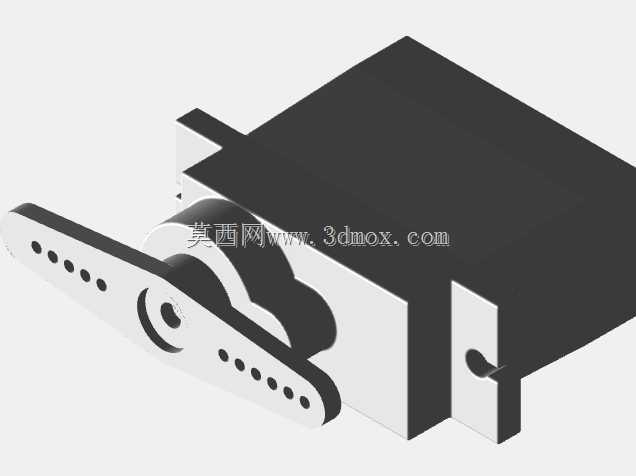

TS90A微型9g舵机结构三维建模

　　做小型航模、桌面级机器人关节选型的时候，9g规格的微舵机几乎是绕不开的基础执行元件，这次建模的TS90A款微伺服，是同量级产品里输出齿盘同心度控制较好的一款，日常做小负载角度控制场景适配性很强。先从实际安装边界说起，这类9g舵机的主体安装孔位是行业通用的标准间距，两个固定耳的中心距统一为23mm，安装孔直径适配M2自攻螺丝，主体外壳的长宽尺寸控制在22.8mm×12.5mm，不含输出摇臂的主体高度为22mm，输出轴的中心高度距离安装基准面为11mm，这个尺寸边界是做结构布局时必须卡死的，很多新手做安装位设计时容易忽略输出轴的轴向突出量，导致摇臂转动时和安装面板剐蹭，建模时特意把输出轴高出顶面的3.2mm尺寸做了公差预留，摇臂安装后的转动扫掠半径也做了完整包络，方便选型时直接做干涉检查。

　　从功能特性来看，这类微伺服的核心作用是把PWM控制信号转化为0-180度范围内的角度输出，内部结构是直流微电机搭配减速齿轮组，加上位置反馈电位器形成闭环控制，TS90A的输出齿采用21齿标准舵机齿规格，兼容市面上绝大多数通用微型摇臂、连杆接头，空载转速在标准4.8V供电下可以达到0.1秒每60度，堵转扭矩能到1.5kg·cm，足够带动小型固定翼航模的副翼、升降舵，或者桌面机械臂的小臂、夹爪关节，也能用于小型智能小车的转向机构。建模的时候特意还原了外壳的分型线位置，上下壳的扣合卡扣结构也做了1:1复刻，方便做结构拆解演示的时候能直观展示内部装配关系，输出轴的限位凸台也做了细节还原，这个结构是用来限制舵机最大转动角度，避免内部齿轮过扭打齿的关键结构，很多简化模型会忽略这个细节，导致做运动仿真时出现超行程转动的错误。

　　设计思路上，整个模型采用自顶向下的建模逻辑，先确定输出轴的中心基准，再依次布局减速齿轮组的啮合中心距，再向外生成外壳、固定耳、出线槽的结构，出线槽的位置在主体尾部，直径2.5mm，适配常规3芯舵机线的出线空间，固定耳的厚度做了1.5mm的加厚处理，对应实际产品里容易断裂的受力薄弱点，建模时做了圆角过渡，还原实际注塑件的应力释放结构。实际应用场景里，这类微舵机除了航模、机器人领域，还会用在小型自动门锁的锁舌驱动、迷你摄像头的云台转动、小型自动投喂器的出料挡板控制，只要是需要小扭矩定角度转动的低负载场景，都能看到这类9g舵机的身影。建模时特意把外壳的安装定位凸台做了细节还原，这个凸台高度0.8mm，安装时可以卡入安装板的定位孔，避免舵机在频繁正反转时出现固定螺丝松动移位的问题，很多第三方简化模型会省略这个结构，导致实际装配时出现定位偏差。

　　从结构强度设计来看，舵机上壳的输出轴位置做了环形加强筋，厚度0.6mm，用来承受输出轴径向受力时的载荷，避免外壳轴孔位置开裂，下壳的电机安装位做了定位筋，刚好卡住微电机的外壳，避免电机在正反转切换时出现窜动，导致齿轮啮合间隙变大、回中精度下降。整个模型的所有配合面都做了0.1mm的装配间隙预留，符合注塑件的实际装配公差，做运动仿真时可以直接设置转动副，不需要额外调整配合间隙，输出摇臂的安装孔和输出齿的配合也做了对应齿形的还原，能直观展示摇臂和输出轴的周向固定方式，方便新手理解舵机的动力传递路径。
