外螺纹阳端连接式阀门接头结构

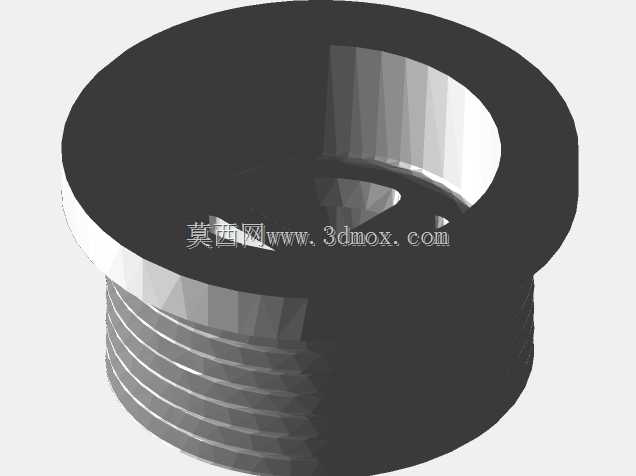

　　在工业流体输送、液压气动控制、小型工艺管路装配场景中，这类外螺纹阳端阀门接头是阀块集成系统里非常常见的连接部件，主要承担阀块端口与外接管路的过渡衔接功能，解决阀块本体接口与外接管径、连接形式不匹配的问题，避免在阀块本体上加工过长螺纹导致的阀块应力集中、密封面加工难度提升等问题。从结构设计逻辑来看，这个部件采用一端外螺纹、一端平肩限位的结构形式，外螺纹段采用标准管螺纹设计，螺纹牙型精度控制在中等公差等级，既保证与对应阴螺纹端口的旋合顺畅度，又能通过螺纹配合面的挤压实现初步密封，配合平肩端面的密封垫片安装位，可在旋紧后通过端面压紧密封件实现零泄漏连接，相比单纯依靠螺纹密封的结构，这种带平肩限位的设计能有效控制螺纹旋入深度，避免旋入过深顶坏阀块内部流道，也能防止旋入不足导致的连接强度不够、承压能力不足的问题。

　　从安装边界来看，部件的环形法兰肩面是安装定位基准，安装时该端面与阀块安装面完全贴合，外螺纹段全部旋入阀块对应的螺纹孔内，外露的环形端面外侧可对接外接管路的活接螺母或者快接接头，整体轴向安装尺寸紧凑，不会在阀块外侧占用过多安装空间，适合集成度较高的阀组布局，比如小型气动控制岛、液压阀组集成块、实验室流体控制模组这类安装空间局促的应用场景。在实际选型应用中，这类接头的通径尺寸与外螺纹规格是匹配设计的，流道内壁采用等径过渡设计，没有突然的通径收缩或者扩张，能最大程度降低流体经过时的局部阻力损失，减少紊流产生，对于输送洁净气体、低压液体的工况尤为适用，不会因为流道突变产生压力波动或者介质残留。

　　设计这类部件的三维结构时，首先要确认对接阀块的螺纹孔深度、密封面平面度要求，以此确定外螺纹段的有效旋合长度，一般有效旋合牙数控制在5-8牙，既能保证足够的连接强度承受管路振动与流体压力冲击，又不会因为螺纹过长增加加工成本与装配难度；其次是环形肩面的厚度设计，需要根据额定工作压力计算剪切强度，避免在管路受侧向拉力时肩面发生断裂，同时肩面的外径尺寸要匹配对应规格密封垫片的外径，保证垫片压紧时受力均匀，不会出现偏压导致的密封失效。从外形结构来看，部件整体为回转体结构，没有复杂的异形结构，加工时可采用棒料直接车削成型，外螺纹可采用车削或者滚丝工艺加工，生产效率高，成本可控，适合批量生产应用。在实际管路装配中，这类阳端接头不需要额外的焊接工序，仅通过螺纹旋合加端面密封即可完成安装，后期维护拆卸也非常方便，不需要破坏周边管路布局就能完成接头更换，对于需要经常拆装维护的试验台管路、小型设备流体回路来说，这种结构的维护优势非常明显。另外在设计建模过程中，需要特别注意螺纹收尾段的结构处理，螺纹末端要设计合理的退刀槽，避免螺纹加工时出现烂牙，同时退刀槽的位置要避开密封平肩面，防止退刀槽影响密封面的平面度；流道内壁与外螺纹的同轴度公差需要严格控制，一般控制在0.05mm以内，避免安装后流道出现错位，影响流体通行或者导致密封偏斜。

　　这类接头常用在仪表类小型阀块的外接端口，比如压力检测回路、流量调节支路的对外连接点，因为这类点位经常需要对接检测仪表或者临时试验管路，采用外螺纹阳端结构可以快速对接各类标准内螺纹接头，不需要额外配置转换接头，减少管路连接点的泄漏风险。在承压能力设计上，这类结构的额定工作压力一般随材质与螺纹规格变化，采用金属材质加工时，常规规格可以承受1.6MPa以内的流体压力，满足大部分低压流体控制场景的使用需求，如果应用在中高压工况，只需要适当增加肩面厚度、提升螺纹加工精度即可适配，结构通用性非常强。建模时回转体的主体轮廓可以通过草图旋转一次性生成，之后再添加螺纹特征、退刀槽细节，整体建模逻辑简单，特征树清晰，后续修改规格时只需要调整草图尺寸参数就能快速生成不同通径、不同螺纹规格的同系列接头模型，能大幅提升阀块设计时的标准件选型建模效率，减少重复建模的工作量。
