异形镂空一体化杯垫杯架结构设计

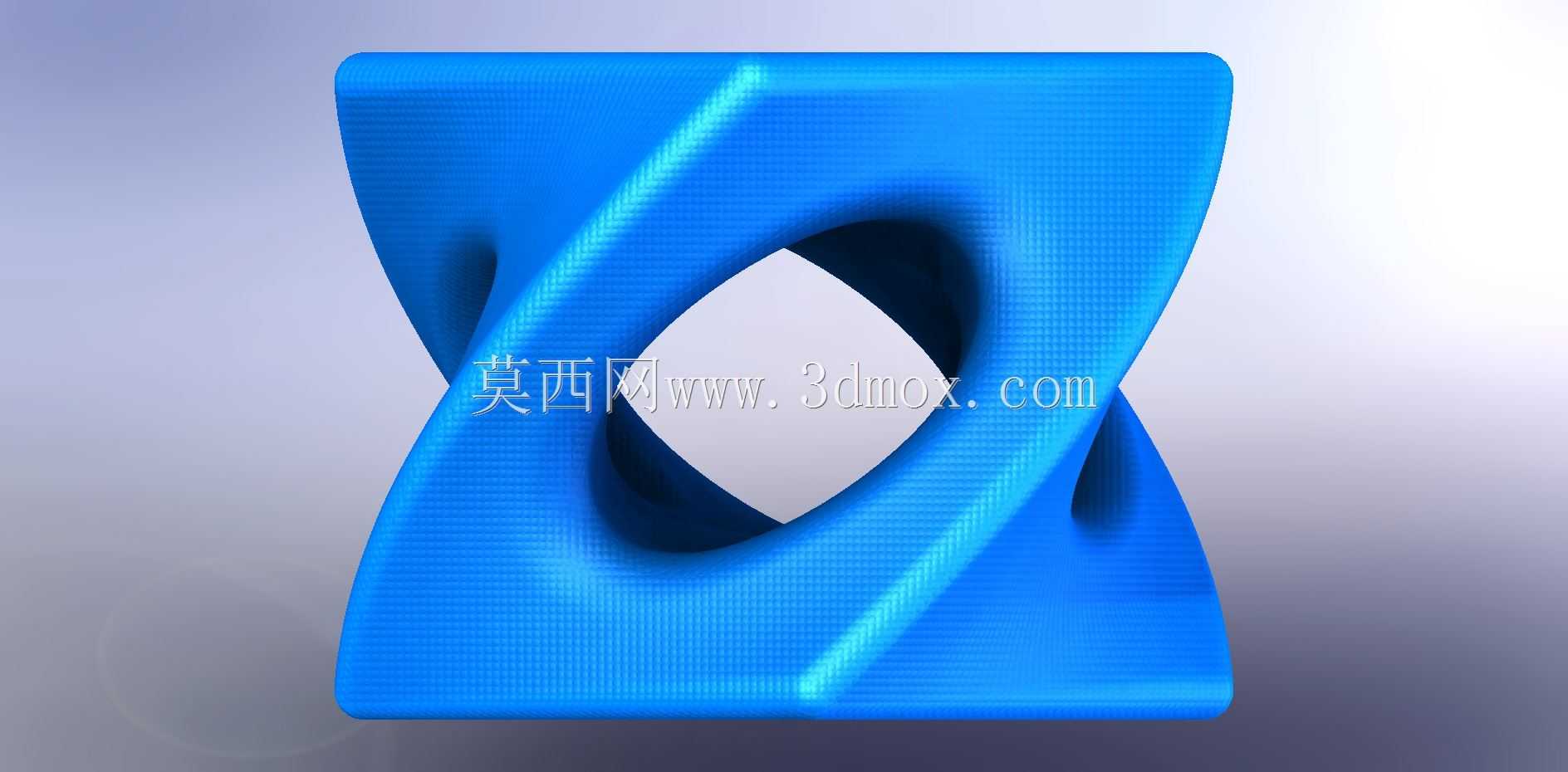

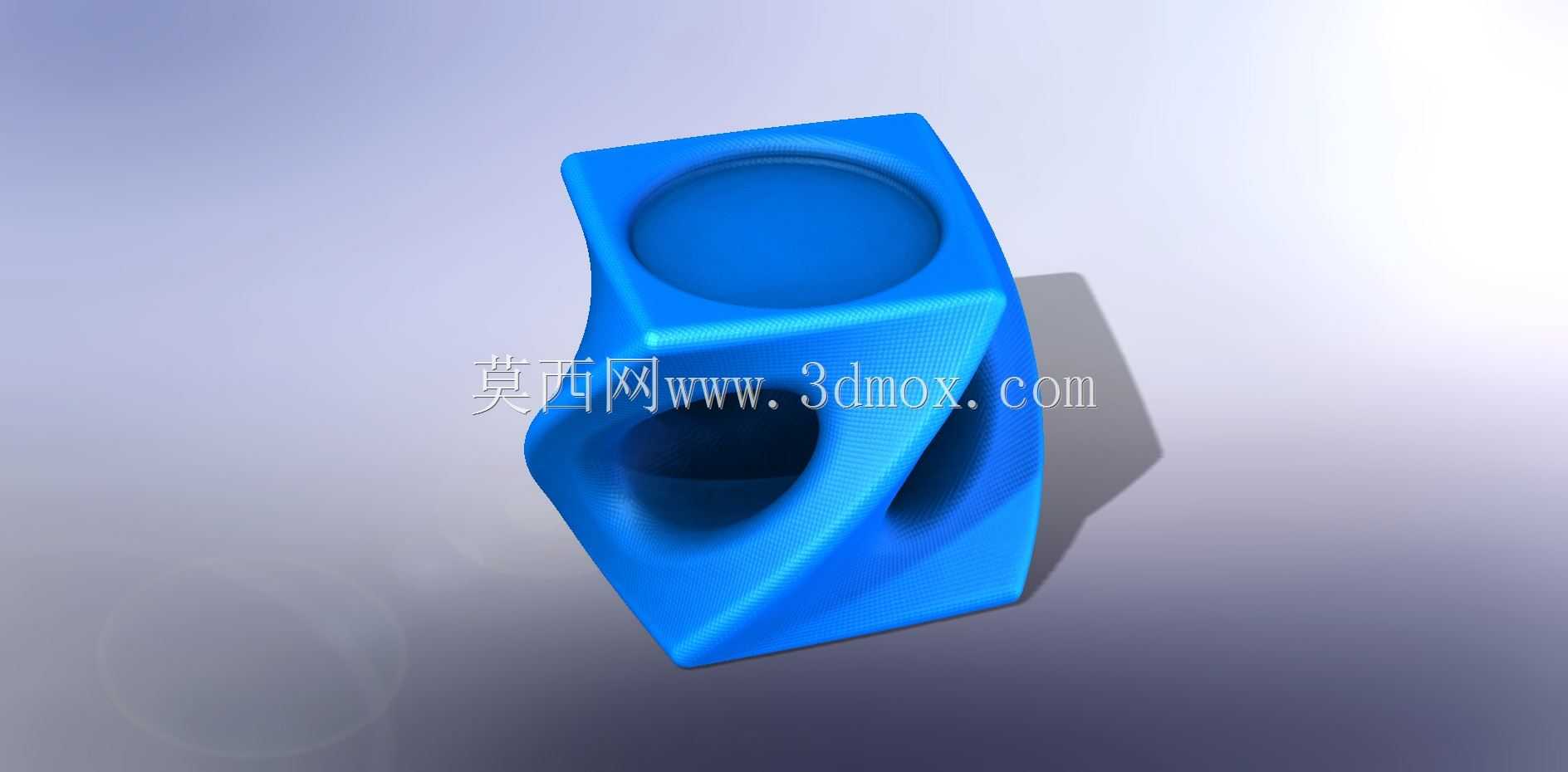

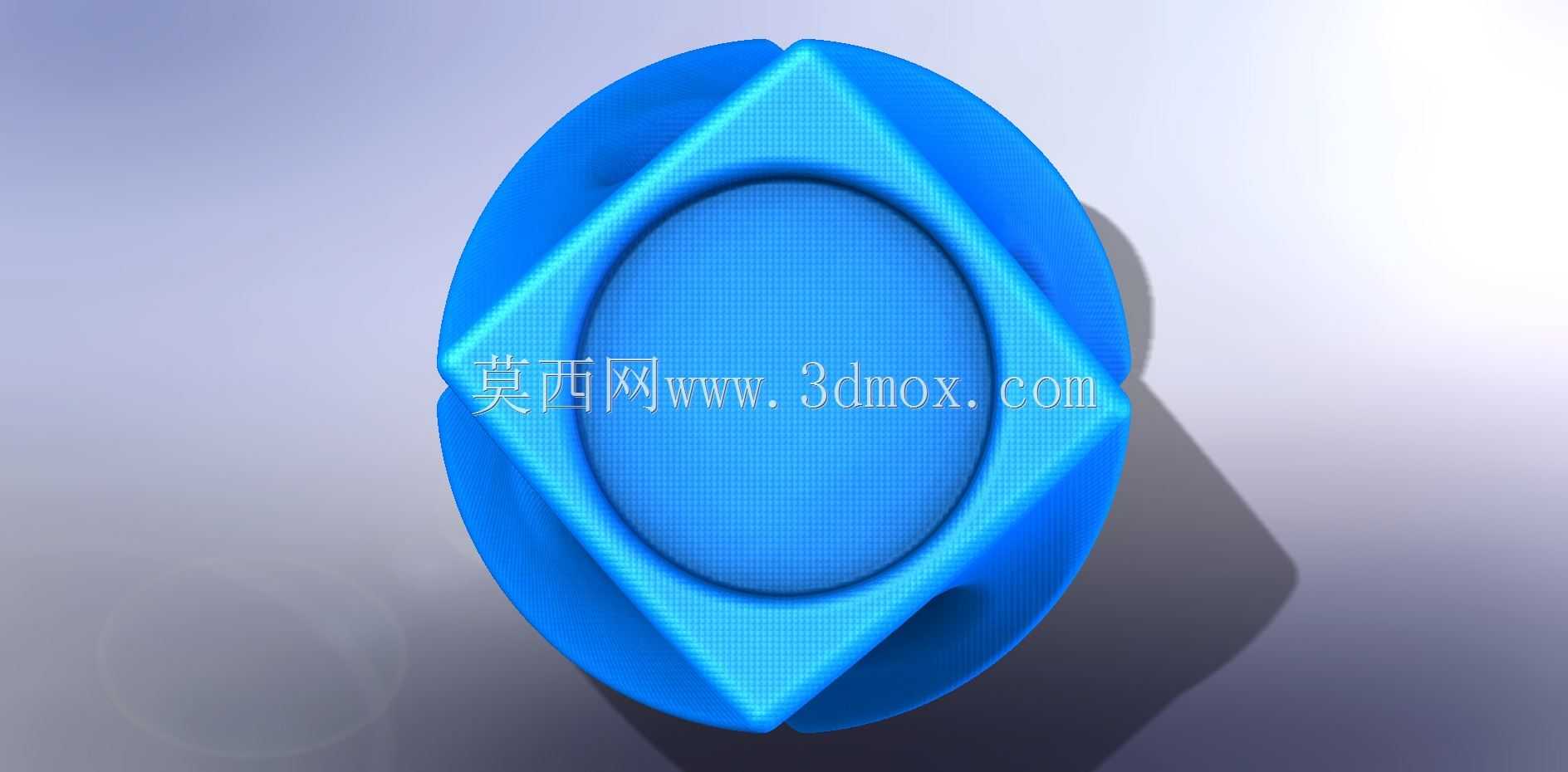

　　日常桌面置物场景中，杯具放置的稳定性与空间利用率一直是结构设计需要平衡的核心点，这款异形镂空杯架在设计之初就瞄准了小面积桌面的置物需求，打破了传统圆形、方形杯架的规整结构逻辑，采用一体化扭转造型实现单架双杯位的功能布局。从实际使用场景来看，这类结构既可以放置在办公桌角承装日常饮用水杯，也能固定在操作台边放置饮品容器，避免杯具倾倒打湿桌面文件、操作物料，同时镂空的结构设计能够快速沥干杯底残留的水渍，减少杯底与接触面长期积水滋生的污渍问题。设计过程中没有采用常规的拼接装配结构，整体为一体化成型结构，省去了后续装配的公差配合环节，两个杯位分别位于扭转结构的上下两个端面，上端面为常规尺寸的圆形沉槽，适配市面上多数直身杯、马克杯的底部尺寸，下端面的镂空区域既可以作为第二个杯位放置小尺寸罐装饮料，也能作为手持位方便用户挪动整个杯架，扭转的侧壁形成了天然的力学加强筋，不需要额外增设加强结构就能保证整体的承重性能，即使放置装满水的大容量玻璃杯，整体结构也不会出现明显的形变。从安装与放置边界来看，这款杯架的底部接触面为方形平面，不需要额外的固定件就能平稳放置在各类平整桌面，整体占用的桌面面积仅比常规单杯位杯架多出不到百分之二十，却能实现两个容器的放置功能，对于空间紧张的小型工作台、宿舍桌面、车载置物平台都有很好的适配性。结构建模阶段重点考量了成型工艺的可行性，所有转角位置都做了顺滑的圆角过渡，没有尖锐的棱角，既避免了日常使用过程中磕碰划伤用户，也适配注塑、3D打印等多种成型工艺的生产要求，不会出现壁厚不均导致的成型缺陷。

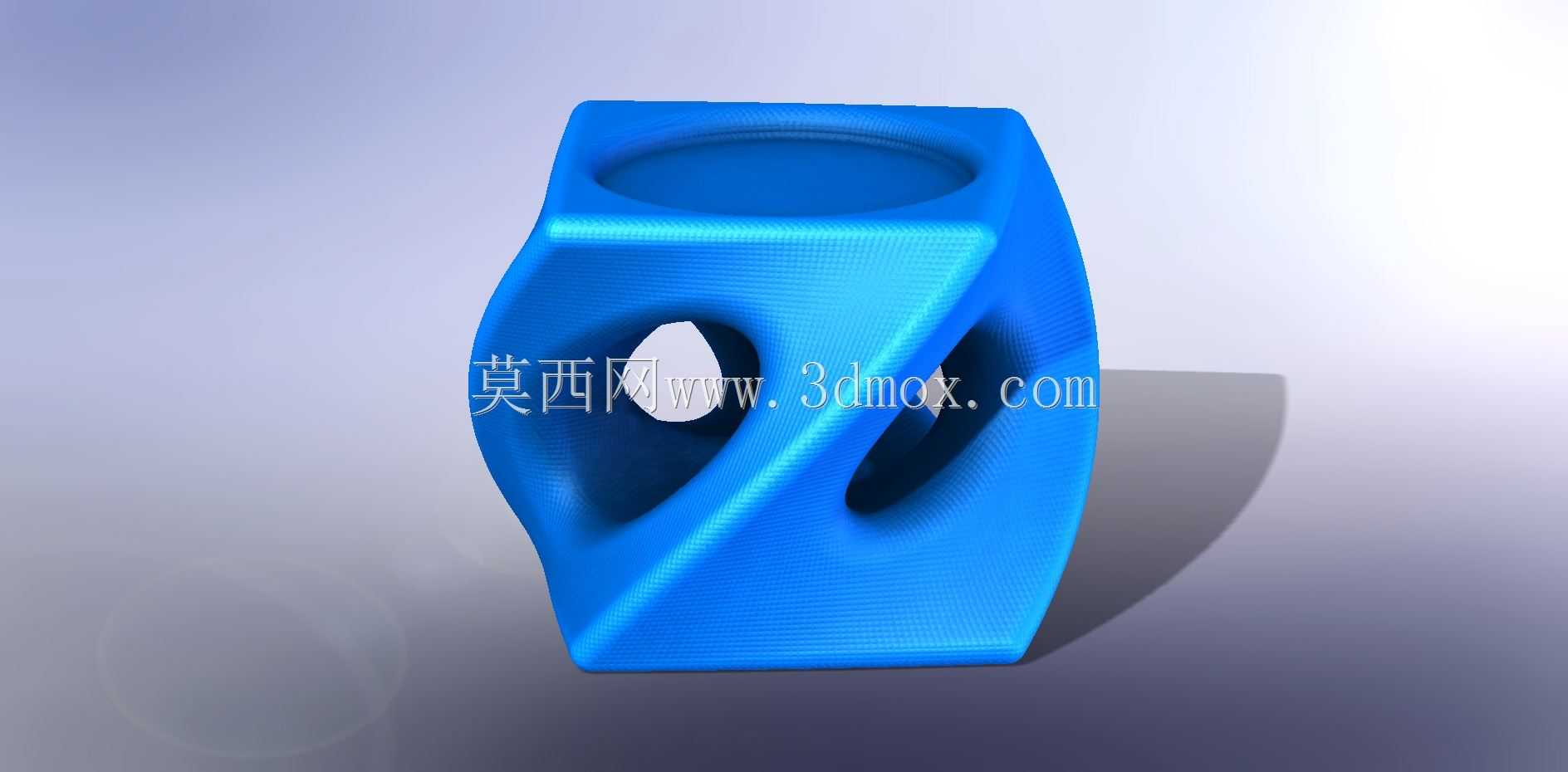

　　侧壁的镂空区域并非单纯为了造型设计，在减轻整体结构重量的同时，能够让用户从侧面直接观察到杯内液体的剩余量，不需要拿起杯子就能判断是否需要续添饮品，同时镂空结构也减少了材料的使用量，降低了单件产品的生产成本。两个杯位的沉槽深度经过反复校核，既能够保证杯底放入后有足够的限位深度避免侧滑，又不会因为槽深过大导致杯底残留的污渍难以清理，日常维护时只需要直接冲水擦拭就能完成清洁，没有难以触及的清洁死角。扭转结构的曲面过渡经过力学仿真验证，在承受单侧满杯重量时，应力会顺着扭转曲面均匀分散到底部整个接触面，不会出现局部应力集中导致的结构断裂问题，即使长期使用也不会出现塑性形变。

　　不同于传统杯架只能放置固定尺寸杯具的设计，这款结构的上端沉槽边缘做了微小的导向斜角，底部直径略大于沉槽的杯具也能通过斜角导向稳定放置在架体上，适配的杯具尺寸范围更广，下端的镂空位没有设置封闭的沉槽，罐装饮料、瓶装水甚至小型的文具收纳筒都能放置在该位置，拓展了结构的使用场景，不局限于杯具放置这单一功能。在桌面空间有限的场景下，这种一体化双杯位的设计能够减少置物架的数量，让桌面布局更加整洁，扭转的造型也具备一定的装饰性，不会像传统工业风置物架那样与日常办公、家居环境产生违和感。

　　建模过程中所有曲面都做了连续性处理，外表面没有明显的拼接棱线，后续做表面处理时能够获得均匀的着色效果，无论是做哑光磨砂质感还是亮面抛光质感都能呈现出不错的外观表现。底部接触面做了微小的内凹处理，即使放置在有少量水渍的光滑桌面上，也不会因为负压效应导致杯架被粘在桌面难以拿起，同时内凹结构也预留了粘贴防滑胶垫的空间，用户可以根据使用需求自行粘贴防滑胶垫，进一步提升放置在光滑倾斜面上的稳定性。整体结构没有设置多余的装饰性零件，所有结构特征都服务于功能需求，每一处曲面、每一个镂空都有对应的实际作用，没有为了造型牺牲结构的实用性与可靠性，在保证结构强度的前提下最大化压缩了整体的体积与重量，方便用户根据使用需求在不同场景之间挪动使用。
