透明玻璃质感克莱因瓶创意摆件结构设计

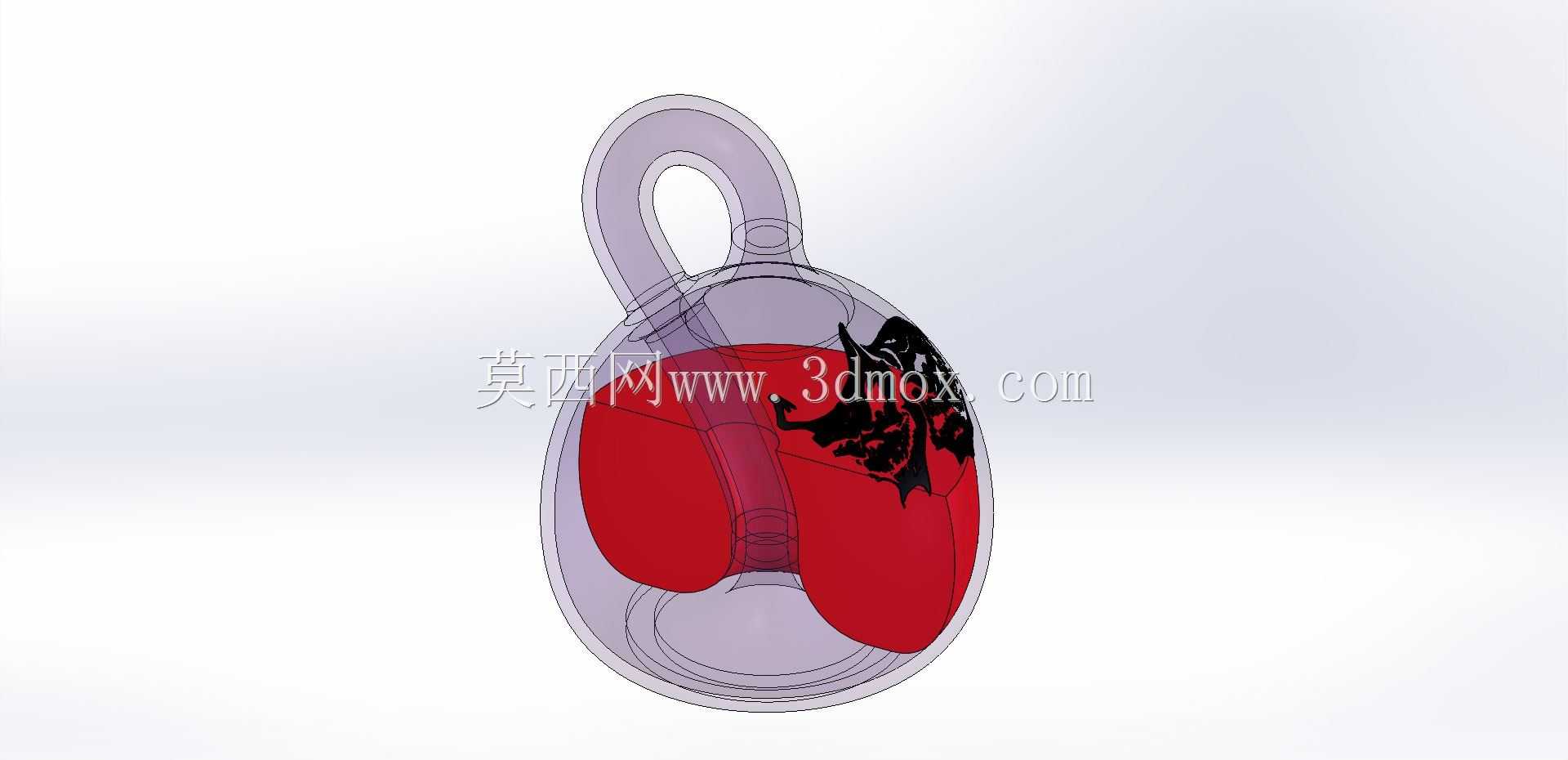

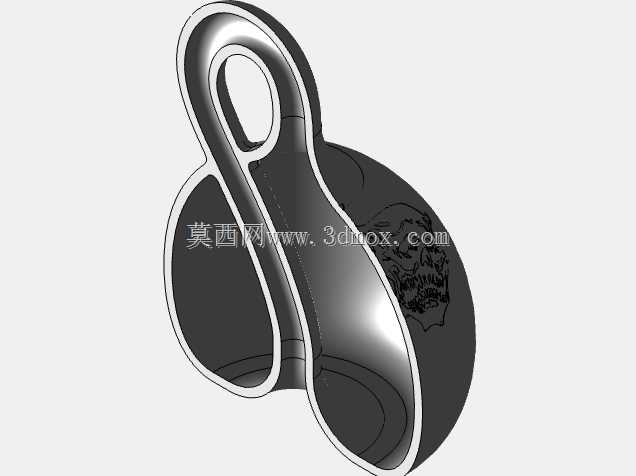

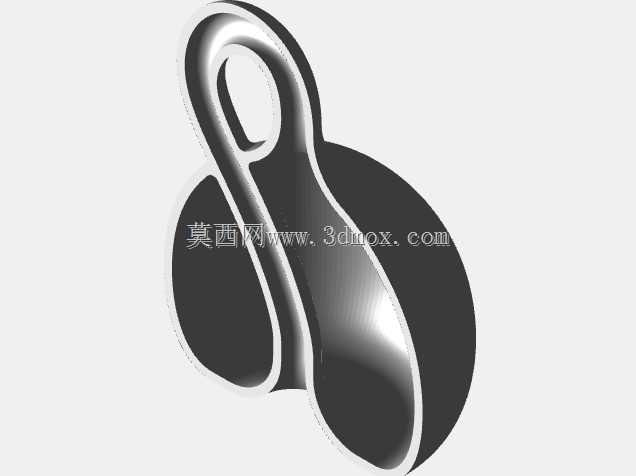

　　本次设计的克莱因瓶结构，核心围绕拓扑学中无定向曲面的经典概念做实体化落地，打破常规容器“内外有别”的空间认知，整体采用一体化无拼接的曲面构型，没有传统容器的封闭边界，曲面从瓶身底部平滑延伸，穿过瓶壁后与顶部环形提手自然衔接，整个曲面连续过渡无断点，不存在常规容器的内外壁分界。从实际应用场景来看，该结构既可以作为拓扑学科普展示的实体教具，放置于高校力学、数学实验室做空间结构演示，也可作为创意装饰摆件适配文创展示、家居软装陈列场景，同时适配光固化3D打印的成型工艺，可直接用于透明树脂类材料的小批量定制生产。

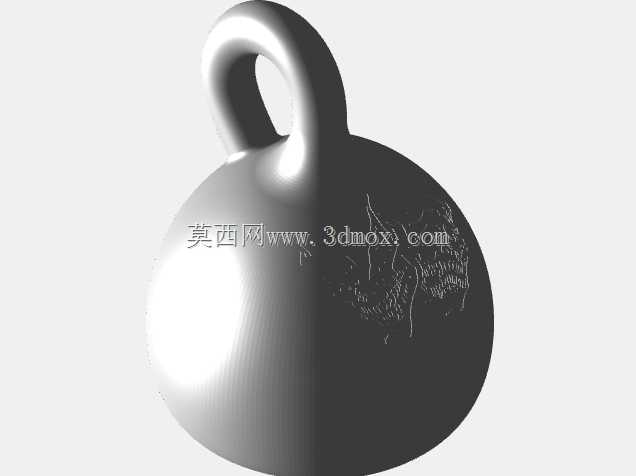

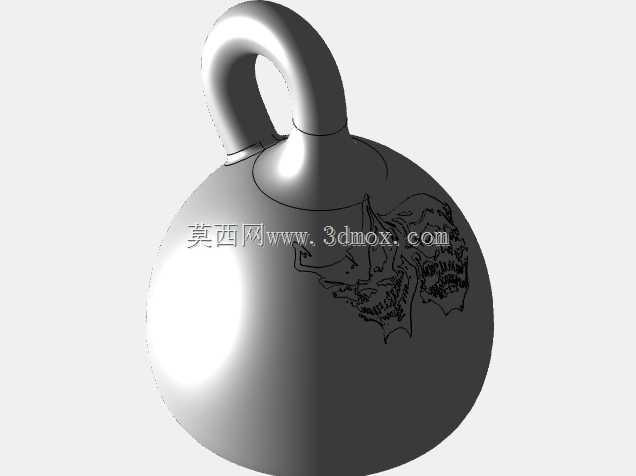

　　设计过程中优先考虑曲面的连续性与成型可行性，所有曲面过渡均采用G2连续曲率处理，避免出现尖锐折角与曲率突变区域，针对玻璃质感的呈现需求，将瓶身壁厚控制在均匀2.5mm，既保证透明材质的光线折射效果，也满足3D打印过程中树脂材料的流平与固化要求，不会出现壁厚不均导致的成型缺陷。顶部环形提手的内径设置为38mm，满足单指穿入提取的人机尺寸要求，提手与瓶身衔接处做了半径5mm的圆角过渡，避免应力集中导致的结构断裂，瓶身整体最大外径为120mm，总高度控制在145mm，放置于桌面时的支撑面为底部直径80mm的环形接触区，重心落在支撑面中心范围内，静态放置稳定性满足日常陈列要求，不会出现侧翻风险。

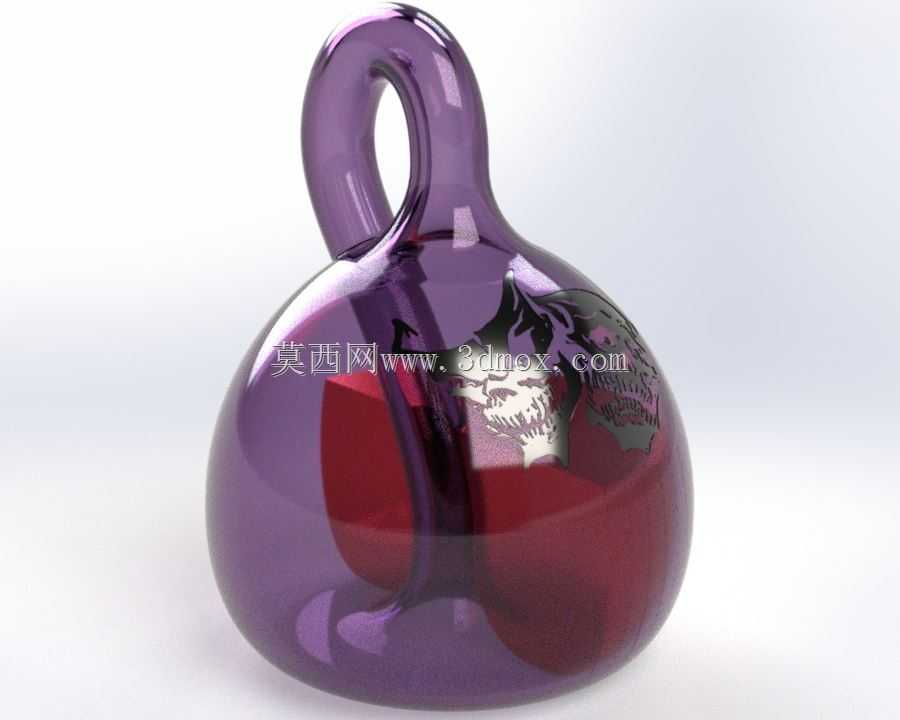

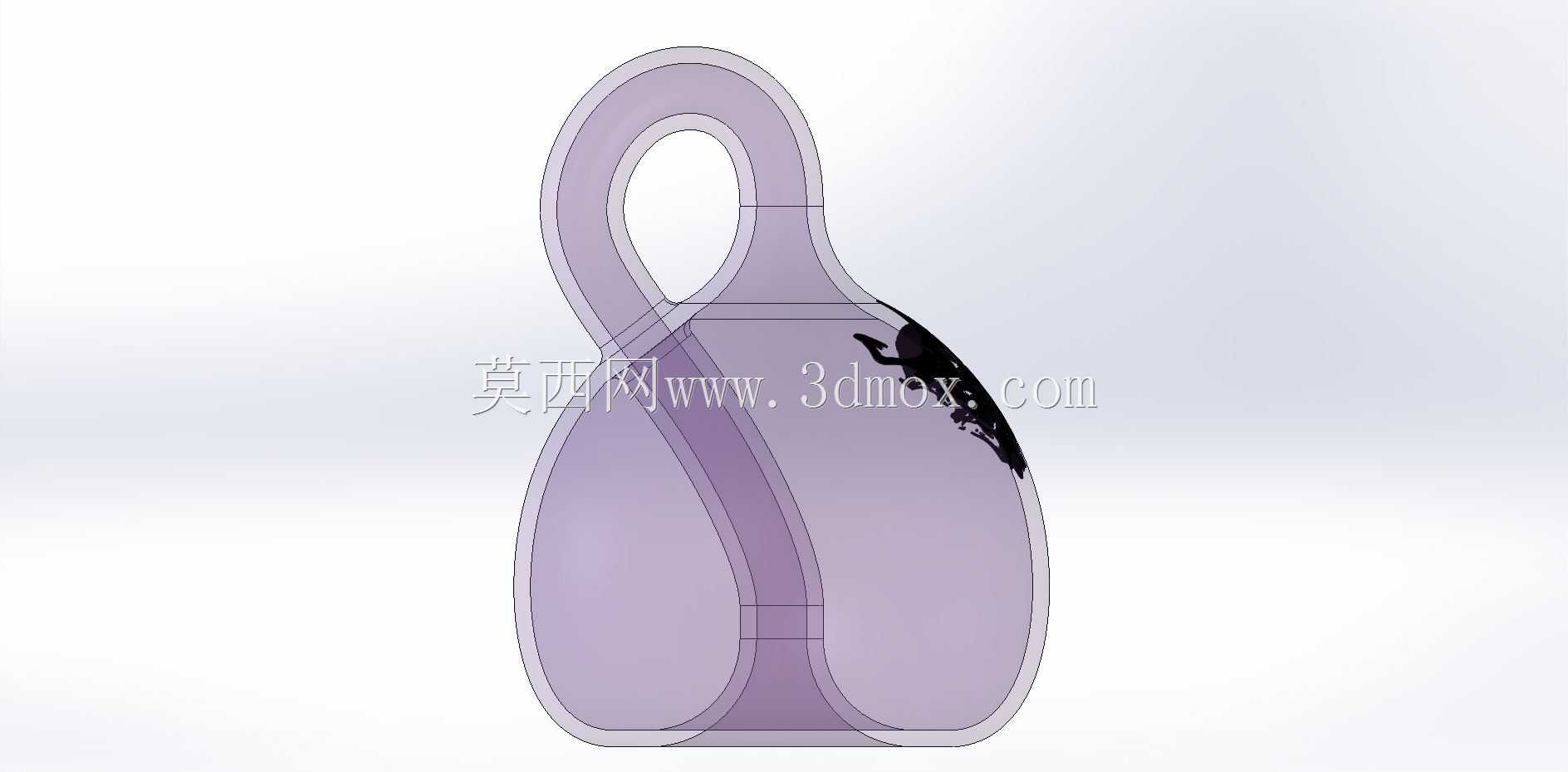

　　针对3D打印的工艺特性，设计时将整个模型的摆放角度调整为提手朝上、底部平置的状态，无需额外添加支撑结构即可完成打印，曲面的自交区域做了0.2mm的间隙处理，避免打印过程中出现曲面融合导致的拓扑结构失真，同时保留了克莱因瓶“无内外”的核心结构特征。从结构功能角度来说，该构型不存在传统容器的装盛容积边界，无法像普通瓶子一样储存液体，其核心价值在于空间拓扑结构的实体化呈现，曲面的每一处都同时承担“内壁”与“外壁”的功能，光线穿过透明材质时会在连续曲面上产生多次折射与反射，呈现出层次丰富的视觉效果。

　　设计时还考虑了后续表面处理的便利性，整个外表面没有封闭的死角区域，打印完成后去除残留支撑、打磨抛光时可以触及所有曲面区域，无需拆分结构即可完成全表面的后处理操作，适配电镀、透明喷漆、染色等多种表面处理工艺，可根据不同展示需求调整最终呈现效果。针对玻璃材质的模拟效果，在曲面曲率设置上特意调整了局部曲面的弧度变化，让光线穿过时产生类似手工吹制玻璃的自然光影变化，避免完全对称的曲面带来的呆板视觉感受，瓶身中部的曲面穿插区域做了平滑的曲率过渡，不会出现生硬的交线，保证整个结构的视觉流畅性。安装边界方面，该摆件无需额外固定结构，直接放置于平整台面即可，底部接触区域做了0.3mm的平面度公差控制，保证放置时不会出现晃动，若用于固定展示场景，可在底部环形区域粘贴直径70mm的防滑硅胶垫，进一步提升放置稳定性，不会刮伤接触的桌面表面。
