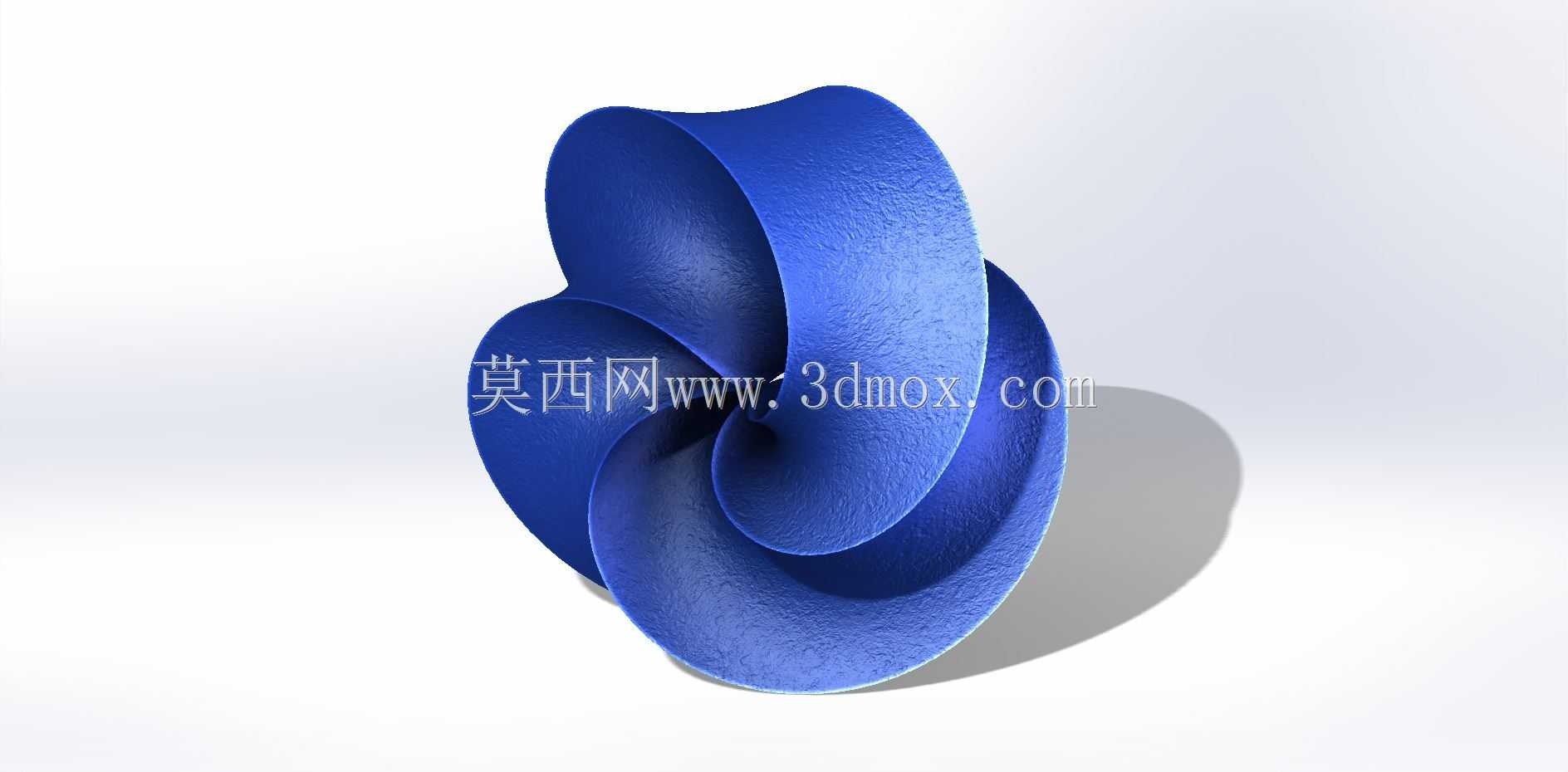

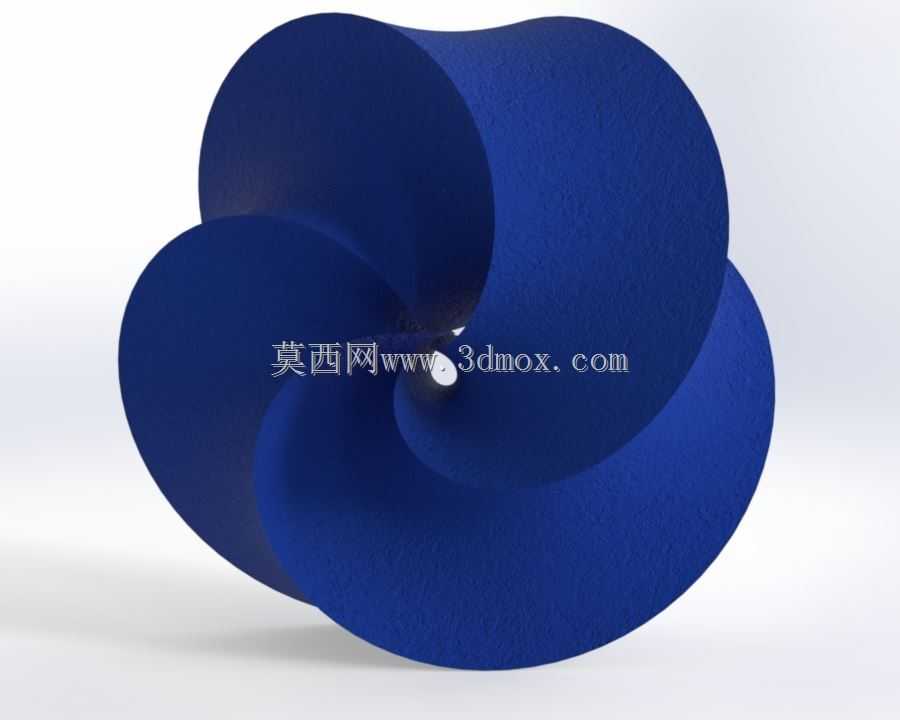

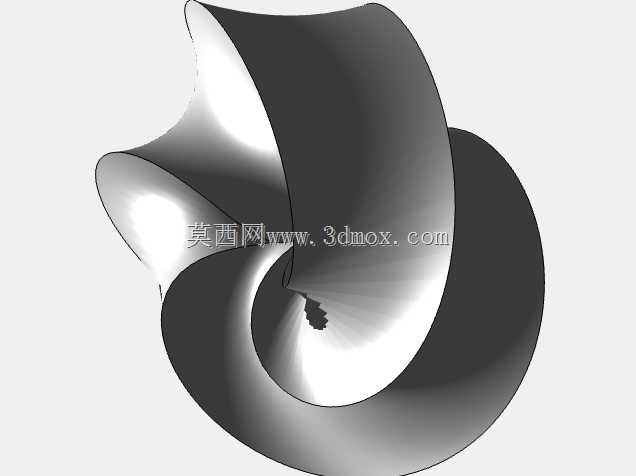

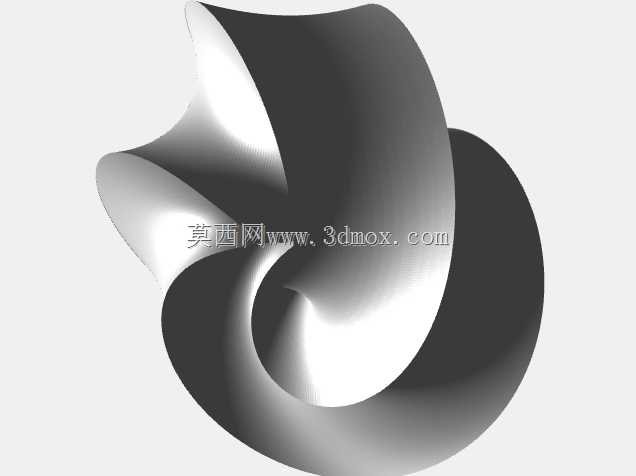

螺旋扭曲结构莫比乌斯环状构件设计

项目分类:阀门 发布时间:2025-09-16 ID:1073789
  • 螺旋扭曲结构莫比乌斯环状构件设计
  • 螺旋扭曲结构莫比乌斯环状构件设计
  • 螺旋扭曲结构莫比乌斯环状构件设计
  • 螺旋扭曲结构莫比乌斯环状构件设计

在流体控制类阀门的内部流道优化、阀瓣异形密封面结构设计,以及教学演示类机械原理教具的开发场景中,这类连续扭转的曲面结构有着不少实际应用价值。很多刚接触三维建模的工程师容易把莫比乌斯结构当成纯几何趣味作品,实际上在需要实现无断点连续曲面、减少流体沿程阻力、或者需要单侧面连续接触的密封结构设计里,这种扭转环状结构的特性刚好能解决不少常规结构解决不了的问题。

从设计思路上看,这个构件的核心是基于单条闭合环形基线,沿环向做180度连续扭转后扫掠成型,整个曲面不存在传统圆环结构的内外侧面分界,整个连续曲面可以实现从任意一点出发沿曲面行进无需跨越边界即可遍历全部表面。做这类结构建模的时候,最容易出问题的是扭转段的曲率过渡,很多新手做出来的模型会在扭转衔接处出现曲率突变,不仅曲面不光滑,要是用到实际流道里还会在突变位置产生涡流,增加流体阻力甚至引发结构振动。这个模型的扭转过渡段做了均匀的曲率分配,从起始截面到扭转完成的截面,扭转角度沿环线路径均匀分布,没有出现局部曲率骤变的问题,曲面G2连续的处理能满足后续3D打印或者数控铣削的加工要求。

从实际用途角度拆分,这类结构如果用到阀门领域,一方面可以作为阀内的导流构件,安装在阀腔的转弯位置,利用连续曲面的导流特性减少介质流经阀腔时的压损,尤其是在输送带有细小颗粒的介质时,连续无死角的曲面不容易积存颗粒,能降低阀腔堵塞的概率;另一方面,这种单侧连续的曲面特性也可以用来做特殊的密封环结构,传统密封环的安装需要区分正反面,而基于莫比乌斯结构做的密封环,整个接触面是连续的,安装时无需刻意区分朝向,能降低现场装配的出错率,同时连续的接触压力分布也能提升密封的可靠性,减少局部密封失效的风险。

关于外形尺寸与安装边界,这类构件的整体外轮廓是类圆形的闭合结构,最大外轮廓直径可以根据实际安装的阀腔通径做参数化调整,建模时已经把扭转半径、环体截面直径、扭转角度都做了参数化关联,调整参数时整个曲面会自动重构,不会出现破面。安装时需要注意,构件的轴向安装空间要预留出至少1.2倍环体截面直径的余量,因为扭转段在轴向会有一定的凸起,要是安装空间预留不足,会和阀腔内壁发生干涉。另外如果是作为导流构件使用,安装时要注意扭转方向和介质流向的匹配,顺着介质流向安装才能起到降低流阻的作用,反向安装反而会增加紊流的产生。

从结构特性上看,这种连续扭转的环状结构比同截面尺寸的普通圆环拥有更好的结构韧性,在受到径向的交变载荷时,扭转段可以分散部分应力,不容易出现应力集中导致的断裂问题,这一点如果用在需要频繁启闭的阀瓣缓冲结构上,能有效提升构件的疲劳寿命。建模过程中对曲面的厚度做了均匀化处理,整个环体的壁厚保持一致,不管是后续做3D打印的熔融沉积成型,还是做金属件的铸造加工,均匀的壁厚都能减少加工过程中的变形问题,避免因为壁厚不均导致的冷却收缩变形或者打印翘曲。

很多工程师在做这类异形曲面结构的时候,容易忽略结构的工艺性,比如扫掠的时候没有设置正确的截面方向,导致扭转段出现局部壁厚过薄的问题,或者曲面的缝合公差设置过大,导出的模型在后续做有限元分析或者加工编程的时候出现破面。这个模型在建模时就把扫掠的截面方向设置为沿路径法向连续变化,缝合公差控制在0.01mm以内,不管是导出做渲染展示,还是导入CAM软件做加工编程,都不会出现几何错误。另外在结构的衔接位置做了微小的圆角过渡,虽然圆角半径不大,但能有效消除加工时的应力集中点,提升构件的实际使用寿命。

在教学场景里,这类结构也可以作为机械原理课程的演示教具,用来讲解连续曲面的特性、拓扑结构的基本概念,帮助刚接触机械设计的学生理解曲面建模的基本逻辑,打破传统规则几何体的设计思维局限。很多时候工业设计里的异形结构并不是为了造型好看,而是背后对应的功能需求,莫比乌斯结构的单侧连续、曲率均匀的特性,刚好匹配了很多工业场景里对无断点曲面、低流阻、易装配的需求,把这种几何结构和实际的工业产品功能结合起来,才是三维建模真正的价值所在,而不是单纯做一个几何摆件。
