带花键轴段的一体式阀芯结构设计

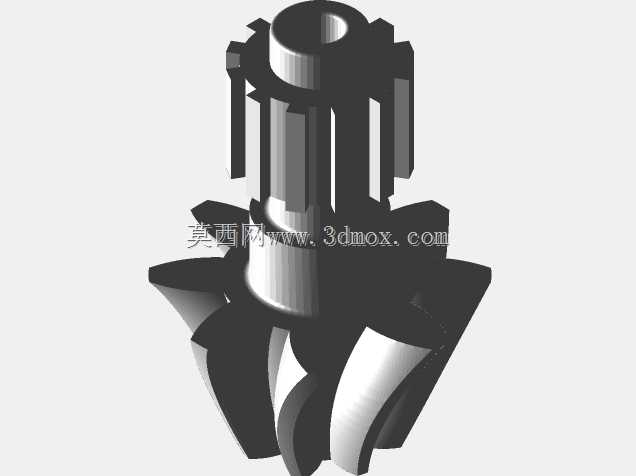

在流体控制类阀组的实际装配场景中，这类带上部花键传动段、下部导流阀芯的一体式结构，常应用于小通径的换向调节回路里，区别于分体式阀芯与传动杆的装配形式，一体式结构从根源上消除了传动连接间隙带来的调节滞后问题，在需要频繁切换流道、精准控制开度的工况下，能有效降低动作响应延迟，提升调节精度。

从结构设计逻辑来看，上部的外花键段采用等距矩形齿形，齿侧预留了0.02-0.05mm的配合间隙，既保证和驱动端的内花键套能够顺畅装配，不会出现卡滞，又能在传递扭矩时避免齿面应力集中，花键段的轴向长度根据驱动套的啮合深度设定，保证全行程动作时，花键的啮合长度不低于齿高的1.5倍，防止传动过程中出现脱齿、偏载的问题。花键根部设计了R0.3的过渡圆角，避免机加工过程中应力集中导致的根部开裂，同时也能减少热处理环节的应力残留，提升零件的疲劳强度。

下部的阀芯导流段采用曲面螺旋式流道结构，和常规的平面密封、锥面密封阀芯不同，这种曲面结构在阀芯转动过程中，能够实现流道通流面积的线性变化，不会出现开度调节时流量突变的问题，适合对流量稳定性要求较高的回路。阀芯的密封面采用锥面与柱面结合的形式，柱面段和阀套的内孔做间隙配合，配合公差控制在H7/g6区间，既保证阀芯动作时的同轴度，又能减少内泄漏量；锥面段作为硬密封面，表面粗糙度要求达到Ra0.8，和阀座接触时的密封比压经过核算，能够满足额定工作压力下的零泄漏要求。

从安装边界来看，整个零件的最大外径位于下部阀芯段，花键段的外径比阀芯段外径小4mm，装配时可以从阀组的上端驱动腔直接装入，不需要从流道侧穿装，降低了装配难度。阀芯下端的曲面头部做了倒圆处理，避免装入阀座时刮伤密封面，同时在流道介质高速冲刷时，倒圆结构能够减少介质对阀芯头部的冲蚀，延长零件的使用寿命。花键段的顶端设计了1mm的倒角，方便驱动端花键套的导入装配，即使装配时存在微小的同轴度偏差，也能通过倒角顺利滑入配合位置。

在实际工况适配性上，这种一体式结构的阀芯适合应用在中低压的流体控制回路中，零件的材质可以根据流通介质的特性选择，普通水基介质可以选用不锈钢304材质做表面硬化处理，有腐蚀性的介质可以选用双相不锈钢或者工程塑料材质，花键段的表面硬度根据驱动扭矩的大小调整，传递扭矩较大的工况下，可以对花键齿面做高频淬火处理，硬度达到HRC45-50，减少齿面的磨损量。

设计过程中需要重点关注两个部分的同轴度要求，一是上部花键的分度圆和下部阀芯密封柱面的同轴度，需要控制在0.02mm以内，否则会出现阀芯动作卡滞、密封面偏磨导致内泄漏超标的问题；二是下部螺旋流道的对称度，需要保证阀芯转动时各个方向的通流面积变化一致，避免出现流量调节非线性、流道内紊流导致的振动噪音问题。另外，阀芯的轴向尺寸链需要严格核算，保证阀芯在全关位置时，密封锥面和阀座的接触量在0.8-1.2mm之间，接触量过小会导致密封比压不足出现泄漏，接触量过大会导致阀门开关力矩过大，驱动端负载超标。

从建模逻辑来看，这类零件的三维建模需要先建立整体的回转基准轴，先完成下部阀芯的回转基体，再绘制螺旋流道的引导线做切除特征，螺旋线的升角需要根据流道的通流能力计算确定，保证不同开度下的流量系数符合设计要求；上部花键段可以通过齿形轮廓沿轴向拉伸切除生成，齿形的倒角和根部圆角需要在特征生成后统一处理，避免特征建模过程中出现碎面、几何错误，影响后续的工程图生成和数控加工编程。建模完成后需要做装配干涉检查，模拟阀芯全行程转动和轴向移动的过程，确认和阀套、阀座、驱动套之间不存在干涉，同时核算流道的通流面积变化曲线，验证调节特性是否符合设计预期。
