阀类配套六角防护盖帽结构设计

这款六角防护盖帽主要应用于液压阀块、气动控制阀组的外露调节端、接口端防护场景，在工业液压站、气动控制回路、流体输送阀组装配场景中十分常见。日常设备运维过程中，阀块上外露的调节螺杆、油口接头很容易被车间内的焊渣、切削液、灰尘污染，甚至被现场作业的工具误碰导致调节参数偏移，这款盖帽的核心作用就是在非调节工况下完全罩住对应外露部位，隔绝外界杂物侵入，同时避免外力误触改变阀件预设参数。

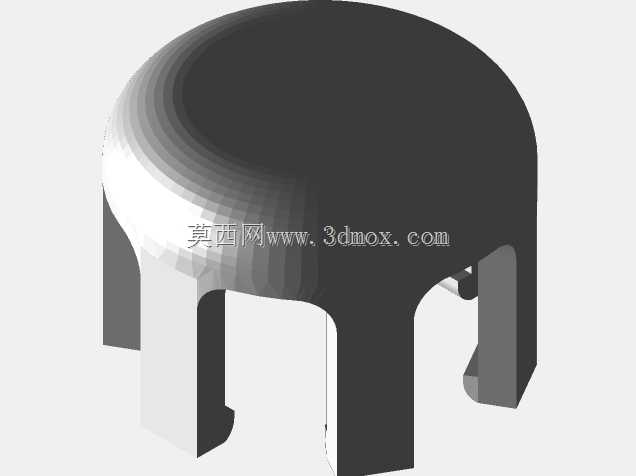

从结构设计逻辑来看，这款零件采用顶部圆弧过渡的帽型主体，下部开设六个均匀分布的卡槽式支脚，区别于传统全封闭内螺纹六角帽，这种开槽支脚结构不需要在被防护件上加工配套外螺纹，直接依靠支脚的弹性形变卡入阀块对应位置的卡槽内，安装时不需要借助扳手等工具，徒手对准位置按压即可完成装配，拆卸时也只需要捏住对应支脚侧向上施力就能取下，大幅提升现场调试、运维阶段的拆装效率。顶部的圆弧面设计并非单纯的造型考量，实际应用中可以避免尖锐棱角在设备密集排布的阀组区域刮擦相邻的液压油管、气动软管，减少管路外层防护层被割破的风险，同时圆弧面不容易积留车间内的切削液、油污，日常清洁时擦拭表面即可带走残留污渍，降低油污长期附着导致的零件表面锈蚀概率。

从安装边界与尺寸适配角度来说，这类盖帽的内腔尺寸完全匹配对应规格阀块调节端的外轮廓尺寸，支脚的开槽深度经过适配计算，安装到位后支脚末端刚好卡入阀块对应位置的环形定位槽内，不会因为设备运行过程中的振动出现松脱掉落的情况，同时帽体内部预留了足够的避让空间，不会接触到阀件内部的调节杆顶端，避免长期挤压导致调节杆出现形变、卡滞的问题。六角形的外轮廓设计兼顾了徒手拆装和工具辅助拆装的需求，当盖帽因为长期使用出现积垢卡滞时，可以用普通开口扳手卡住六角侧面施力拆卸，不需要定制专用拆装工具，适配车间通用工具的使用场景。

在实际工况适配性上，这款盖帽的结构壁厚做了差异化设计，顶部圆弧区域壁厚略大于支脚区域，保证顶部受外力冲击时具备足够的抗形变能力，不会因为轻微磕碰就出现凹陷触碰内部阀件；支脚区域的壁厚经过反复调校，既保证卡接状态下足够的夹持力，不会因为管路振动、设备共振松脱，又具备合适的弹性形变量，反复拆装数百次也不会出现支脚断裂、塑性形变无法卡紧的问题。支脚之间的开槽间隙也做了尺寸优化，既保证卡接时的形变余量，又不会让间隙过大导致灰尘、铁屑从间隙处进入帽体内部，在常规工业车间的环境下，完全可以满足IP40左右的防护等级要求，阻挡直径1mm以上的固体杂物进入内部。

这类零件在阀组装配环节的应用，还能统一阀组外露端的外观规整度，不同功能的阀块调节端安装同规格的六角盖帽后，整个阀组的外露部件轮廓整齐，既方便运维人员快速识别需要调节的点位，也能避免不同阀件外露端形状各异导致的现场标识混乱问题。在设计建模过程中，需要重点关注支脚内侧的倒角处理，安装时倒角可以起到导向作用，即使安装时存在轻微的位置偏差，也能顺着倒角滑入定位位置，降低现场装配的对位难度；同时帽体内腔的顶部需要做微小的凸台避让设计，确保和阀件顶端预留0.2-0.5mm的间隙，避免加工尺寸公差累积导致盖帽安装后顶压阀件调节端，造成阀件内部参数意外偏移。
