铃木Carry轻卡上部天线固定支架结构

这款天线固定支架是针对轻型商用载货车的外置天线安装需求设计的配套结构件，主要应用于微卡车型的驾驶室上部天线装配场景，承担天线基座的承载、定位与防松固定作用，避免车辆行驶过程中天线受气流冲击、路面颠簸出现晃动、移位甚至断裂脱落的问题。从实际装车场景来看，微卡车型日常行驶路况覆盖城市铺装路面、乡村非铺装土路甚至部分轻度非承载作业场景，天线支架需要持续承受交变振动载荷，同时还要耐受户外日晒雨淋、温差变化带来的材料老化影响，因此结构设计上优先考虑了安装可靠性与长期使用的疲劳强度。

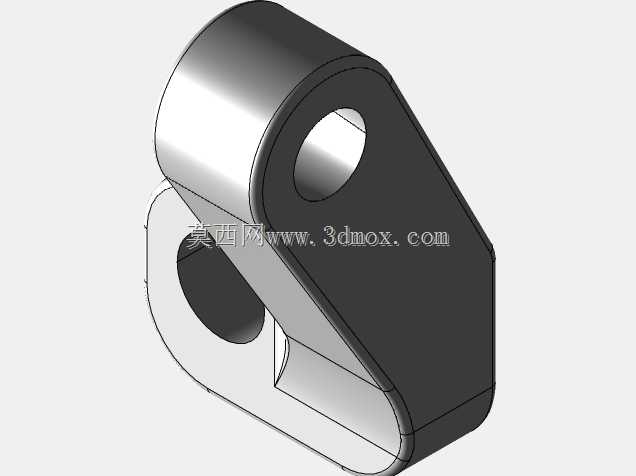

从结构形态来看，该支架采用双孔错位铰接式的块体结构，整体为一体化铣削成型的块状构型，没有多余的冗余结构，两个带通孔的连接耳呈错位空间排布，其中一个通孔用于对接车身侧的预装固定螺柱，另一个通孔用于锁紧天线基座的连接销轴，两个孔位的中心距、孔轴公差都严格匹配原厂配件的安装边界，不需要对车身原有安装位进行二次打孔或改装，直接替换损坏的原厂件即可完成装配。支架的安装贴合面做了平面度公差控制，装配后与车身钣金的贴合间隙控制在0.1mm以内，避免长期使用后出现积水锈蚀、连接松动的问题；孔位内部做了倒角处理，既方便安装时销轴的导入对位，也能消除应力集中点，避免车辆长期振动下孔边出现裂纹扩展。

设计过程中首先还原了原厂支架的安装边界参数，通过逆向测绘损坏的原厂残件获取关键尺寸：包括两个安装孔的孔径、孔中心距、安装面的倾斜角度、与车身贴合面的轮廓尺寸，同时结合3D打印成型的工艺特性对局部结构做了优化，比如将原厂件的薄壁锐角位置做了微小的圆角过渡，既不影响整体装配尺寸，也能提升打印件的结构强度，避免打印过程中出现翘曲、层间结合力不足的问题。结构受力层面，重点校核了车辆高速行驶时天线受到的风阻载荷对支架的弯矩作用，将支架的受力薄弱位置的壁厚做了小幅加厚处理，相比原厂冲压件的抗弯折能力有一定提升，同时整体重量没有明显增加，不会给车身安装位带来额外的载荷负担。

实际装车验证过程中，该支架的安装流程与原厂件完全一致，先将支架对位卡入车身侧的预装位，穿入固定螺栓预紧后调整天线的安装角度，确认天线处于竖直状态后再锁紧两侧的固定螺母，装配后天线的晃动量与原厂全新件状态一致，经过颠簸路面、高速行驶的实际路试，支架没有出现松动、移位的情况，天线的信号接收效果也没有受到影响。从适配场景来看，该结构不仅可以用于同型号微卡的天线支架替换，也可以作为同类型轻型商用车外置天线安装固定的结构参考，针对不同车型的安装位尺寸调整孔位参数与整体轮廓后，即可快速适配其他车型的天线固定需求，对于商用车售后配件的小批量定制、老旧车型停产配件的自制替换都有实际的参考价值。

结构细节上，支架的外轮廓没有尖锐的凸起，避免安装和使用过程中划伤操作人员或者车身漆面，所有的棱边都做了R0.5左右的圆角处理，既提升了零件的外观质感，也能减少应力集中带来的结构失效风险。两个安装孔的公差采用H7级的间隙配合设计，既保证安装时的顺畅性，也不会因为间隙过大导致装配后出现旷量，长期使用下的连接可靠性能够得到保障。与天线基座配合的孔位端面做了小尺寸的沉台设计，能够容纳锁紧螺母的法兰面，保证螺母锁紧后端面受力均匀，不会出现螺母偏斜导致的锁紧力不足问题。
