Haas机床HRT160第四轴A轴旋转板结构

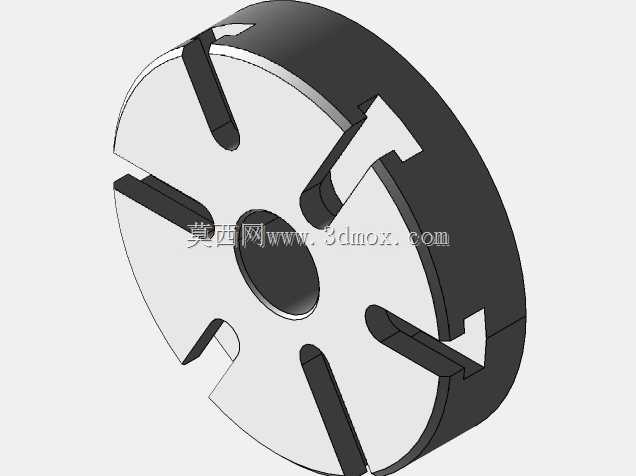

　　在数控加工车间的多工序零件装夹场景中，这类适配Haas HRT160规格的第四轴旋转板，是衔接机床A轴转台与定制工装的核心过渡部件，日常多用于箱体类、盘类异形件的多面铣削、钻孔、攻丝工序，能省去多次拆装找正的辅助时间，把原本需要三到四次装夹的加工内容压缩到单次装夹完成，有效降低重复装夹带来的形位公差累积。从实际安装逻辑来看，该旋转板的中心通孔与HRT160转台的主轴定位止口严格匹配，安装时依靠止口实现径向定位，板体上分布的多组T型槽与开口槽，是用来穿装T型螺栓、压块的固定位，槽位的排布角度经过反复校核，既保证不同尺寸的工装、工件都能找到合适的压紧点位，又避开了旋转过程中与机床护罩、刀具路径的干涉边界。

　　设计阶段首先要匹配转台的端面安装孔位，所有连接孔的位置度公差控制在0.02mm以内，保证板体装到转台上之后端面跳动不超过0.01mm，避免旋转过程中工件出现偏摆影响加工精度。板体的厚度选择兼顾刚性与减重需求，过厚会增加转台的转动惯量，影响A轴的动态响应速度，过薄则会在大切削量加工时出现振颤，导致工件表面粗糙度不达标，最终选定的厚度经过切削仿真验证，在满负荷切削工况下板体的最大变形量控制在0.005mm以内，完全满足精加工的刚性要求。板体边缘的缺口结构并非随意设计，一方面是为了避让转台周边的行程开关、冷却管路接头，避免旋转到极限角度时发生碰撞，另一方面也能减少板体的整体重量，降低A轴伺服电机的负载，延长转台的使用寿命。

　　实际使用时，板体下方的安装面与转台端面完全贴合，不需要额外加装调整垫片，只要按照规定扭矩拧紧连接螺栓，就能保证整体的安装精度，操作人员可以直接在板面上安装组合夹具、专用工装，甚至直接装夹毛坯件，适配多品种小批量的柔性加工需求。从加工工艺角度看，这类旋转板本身的加工也需要依托高精度四轴加工中心完成，T型槽的宽度、深度公差严格匹配标准T型螺栓的尺寸，槽口的倒角处理是为了避免螺栓装入时刮伤螺纹，同时方便快速清理槽内堆积的切屑，日常维护时只需要定期清理槽内切屑、检查连接螺栓的预紧力即可，不需要复杂的保养流程。

　　在涉及多面加工的零件生产中，这类过渡旋转板的精度直接决定了零件的加工合格率，设计时除了考虑静态的安装精度，还要模拟旋转过程中的动平衡表现，对板体上的槽位、缺口进行对称化布局，减少高速旋转时的离心振动，保证A轴在不同转速下都能平稳运行。很多车间在自制这类转台连接板时，往往容易忽略安装边界的干涉校验，导致板体装上去之后旋转到特定角度会撞到机床工作台面或者尾座顶尖，这款结构在设计阶段就已经完成了全行程的干涉仿真，覆盖了A轴从0度到360度旋转的所有角度，预留了足够的安全间隙，不需要操作人员现场二次修磨调整。板体上的各个槽位之间的间距经过标准化设计，能够兼容市面上常见的组合夹具配件，用户不需要额外定制特殊规格的压块、螺栓，就能快速完成工装搭建，大幅缩短生产准备周期。对于需要频繁切换加工产品的柔性生产单元来说，这类标准化的旋转转接板能够大幅降低工装切换的时间成本，不需要每次更换产品都重新制作转台连接法兰，只需要在板面上调整夹具的安装位置即可，适配从铝件、塑料件到钢件的多种材质零件加工需求，在精密机械加工、工装夹具制作领域有着非常广泛的应用场景。
