环形环绕式玫瑰造型搅拌结构设计

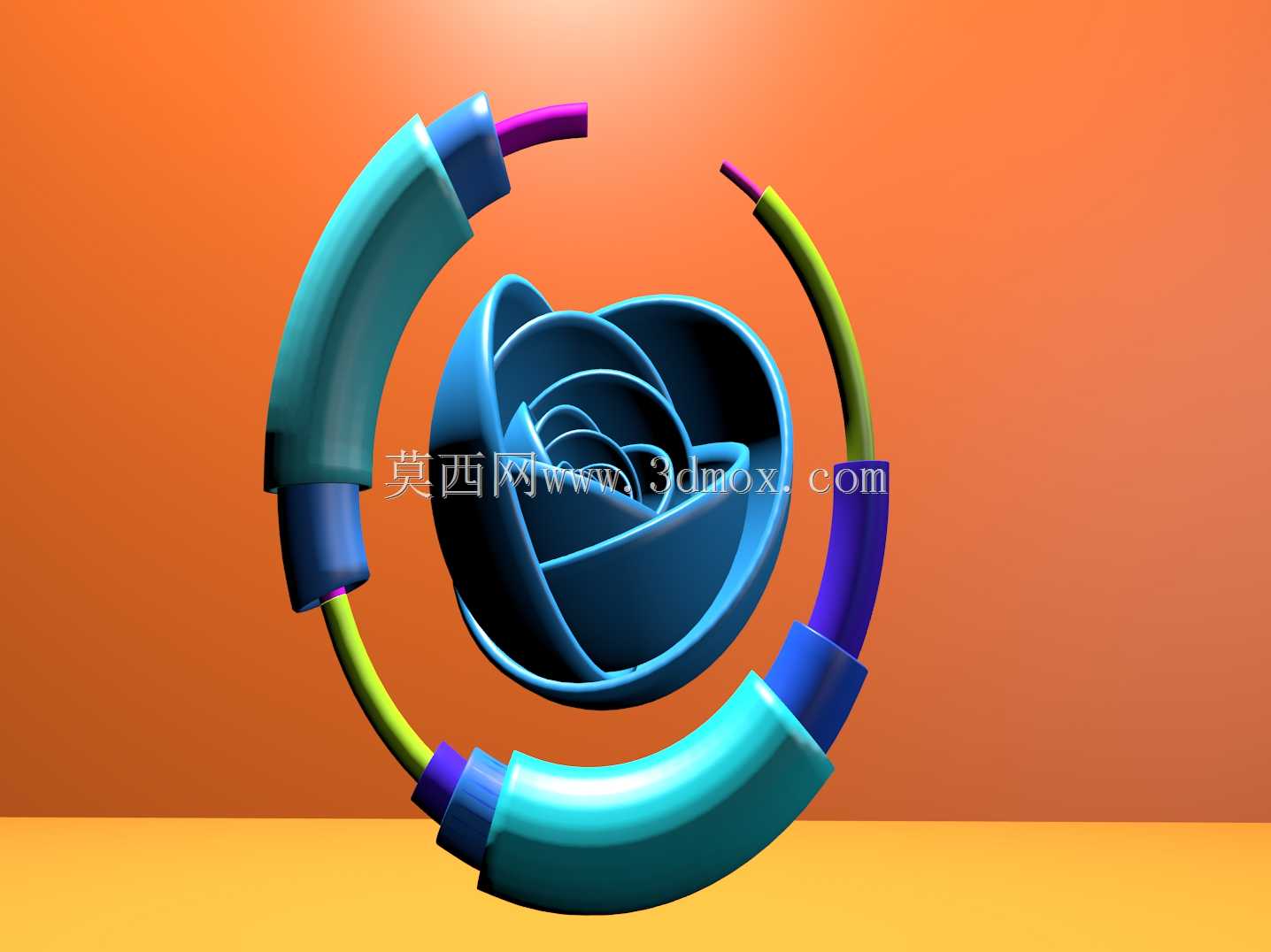

　　这款环形环绕式玫瑰造型搅拌结构，最初的设计切入点是小批量高粘度流体的实验室混合场景，区别于常规桨叶式搅拌的径向流场逻辑，整体采用中心嵌套玫瑰曲面、外围分段环形臂的布局，能在低转速工况下同时覆盖中心区域与近壁面的流体扰动，避免常规搅拌存在的中心混合死区。从结构细节来看，中心的玫瑰造型采用多层嵌套的连续曲面设计，每层曲面的扭转角度经过反复调整，转动时可将中心区域的流体沿曲面导流向外侧推送，曲面边缘做了R2的圆角过渡，既减少流体剪切阻力，也避免高粘度物料粘附在曲面棱边造成残留。

　　外围的环形臂并非整圈闭合结构，而是拆分为四段不同曲率的弧段，每段弧段通过不同颜色的连接段与中心基座衔接，各弧段的径向伸出长度存在3-8mm的差值，转动时可在不同径向位置形成流速差，强化层流状态下的流体交换，适配粘度在1000-5000cP范围内的膏状、浆状物料混合，比如日化类的膏霜、食品类的酱料小批量试制场景。设计过程中优先考虑了安装边界的适配性，整体结构的最大回转直径控制在120mm，中心基座的安装轴孔采用标准8mm光孔配合平键槽的结构，可直接适配实验室常规小型搅拌电机的输出轴，无需额外定制转接件，安装时的轴向定位尺寸预留了15mm的调节空间，可根据搅拌容器的深度调整整体浸入高度，适配500ml-2L规格的常规烧杯、搅拌罐。

　　外围环形臂的截面采用直径10mm的圆形截面，相比方形截面可降低30%左右的转动阻力，各弧段与中心玫瑰结构的连接位置做了加厚的过渡筋，筋板厚度为4mm，可承受搅拌高粘度物料时产生的径向扭矩，避免长期运转出现连接部位断裂的问题。从流场模拟的验证结果来看，该结构在60rpm转速下，容器内无流速低于0.1m/s的死区，中心玫瑰曲面的导料作用可将底部沉积的物料持续向上翻涌，外围分段弧段产生的周向扰动可避免近壁面物料粘附，相比同尺寸的双叶桨式搅拌，混合均匀度达到95%的时间可缩短22%左右。

　　结构的曲面建模过程中，所有连续曲面均采用G2连续过渡，没有尖锐的棱角，既方便后续采用3D打印工艺快速制作原型，也适合采用不锈钢精密铸造工艺进行小批量生产，表面抛光处理后不易残留物料，满足食品、日化类场景的卫生要求。考虑到实际使用中的拆装清洗需求，外围环形臂与中心基座的连接采用可拆分的卡扣式结构，无需工具即可快速拆卸各段弧段，清理缝隙中残留的物料，避免不同批次物料混合造成交叉污染。整体结构的动平衡精度控制在G2.5级，转动过程中无明显径向跳动，可适配长时间连续运转的实验工况，不会因为偏心振动造成电机负载过大或者容器移位的问题。
