立式多层温控烘干柜体结构设计

项目分类:变压器 发布时间:2025-02-17 ID:939624
  • 立式多层温控烘干柜体结构设计
  • 立式多层温控烘干柜体结构设计

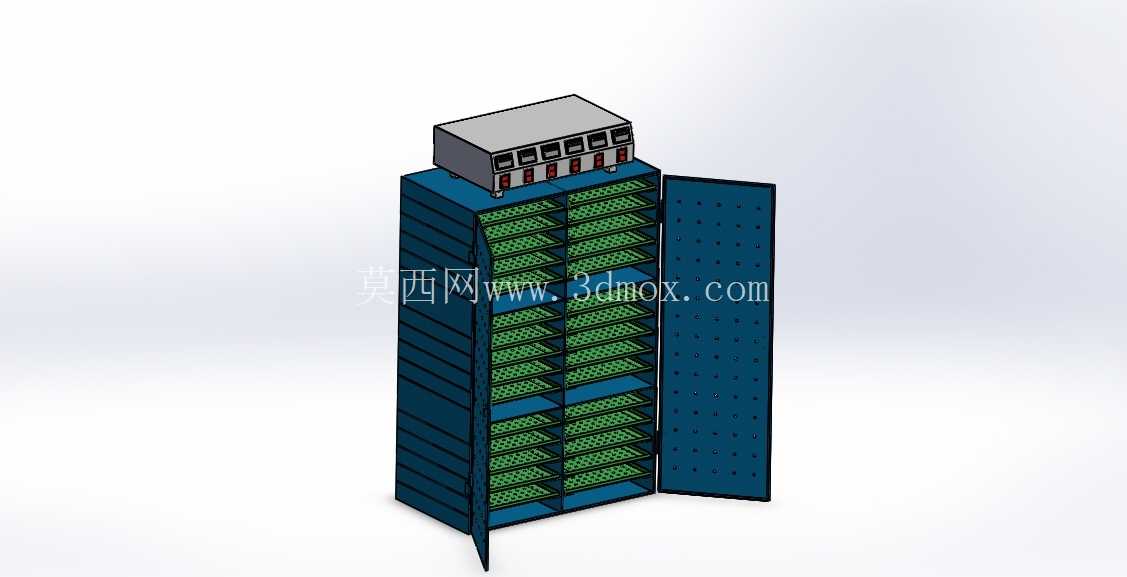

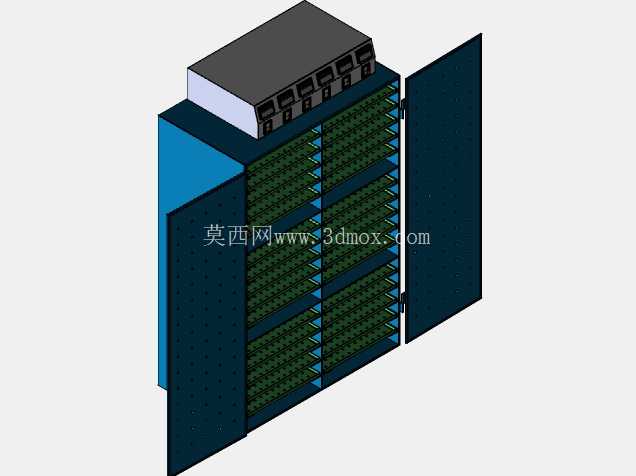

  这款立式多层烘干设备的结构设计,最初是围绕电子元器件生产过程中,浸漆后绕组、小型变压器铁芯组件的烘干固化需求展开的,在小批量电子零部件加工、实验室样品预处理场景中也能适配使用。从结构布局来看,设备采用立式窄面深腔设计,整体外框采用冷轧钢板折弯拼接的框架式结构,侧开门采用单扇外开式铰链连接,门体内侧排布均匀的通风孔位,既可以保证腔体内热风循环的通路顺畅,也能避免开门时过多占用操作面的横向空间,适合在车间靠墙位置、生产线边的窄小工位区域布置。

  腔体内部分隔为多层抽拉式层架结构,每层层架都采用冲孔网板作为承载面,网孔的开孔率经过核算,既可以保证上下层之间的热风能够无阻碍穿透,避免出现局部温度死角,也能承载一定重量的待烘干工件,层架的侧边设置有限位挡边,抽拉过程中不会出现滑脱掉落的情况,层间距可以根据待烘干工件的高度进行灵活调整,适配不同尺寸的零部件烘干需求。设备顶部集成了独立的温控与送风单元,单元面板上排布了多组温控调节旋钮、状态显示窗口与电源开关,可以独立控制不同温区的加热功率与送风风速,顶部单元与下部腔体采用法兰式连接,密封垫采用耐温硅橡胶材质,避免热风从连接缝隙处溢出造成热量损耗。

  从安装边界来看,设备底部设置有可调式支撑脚,能够适应车间地面不平整的安装条件,调整水平度后可以避免柜体倾斜导致的层架卡位、门体密封不严的问题;设备背部预留有电源接线端口与排风接口,安装时需要在背部预留不小于150mm的散热空间,避免排风受阻导致的设备过热。设计过程中,针对腔体内的温度均匀性问题,在腔体两侧的内壁设置了导风板结构,将顶部风机送出的热风通过导风板分流到腔体各个层级,避免热风直接从腔体中部直排造成的上下层温差过大问题;门体与柜体的贴合面设置有嵌入式耐温密封条,关门后可以实现腔体的半密封状态,既可以减少热量流失提升烘干效率,也能避免烘干过程中挥发的漆雾、水汽直接扩散到车间环境中。

  在结构强度校核阶段,针对框架的承重能力做了专项优化,底部框架采用加厚折弯件,整体承重可以满足满层放置工件的负载需求,不会出现框架变形的问题;层架的滑轨采用承重式冷轧钢滑轨,抽拉顺畅无卡顿,长期使用也不会出现变形卡滞的情况。这款设备的结构设计没有冗余的复杂构件,所有零部件都采用常规的钣金加工工艺即可生产,加工成本可控,后期维护也十分便捷,顶部的温控单元可以整体拆卸,更换加热管、风机等易损件时不需要拆解整个柜体,能够有效降低设备的后期维护成本。在实际使用场景中,除了电子元器件的浸漆烘干,也可以用于小型五金件的除水烘干、塑胶件的时效热处理等工序,通过调整顶部温控单元的参数,就可以适配不同工艺的温度与时间要求,设备的通用性较强。
