Y型三法兰连接弯通管道接头结构

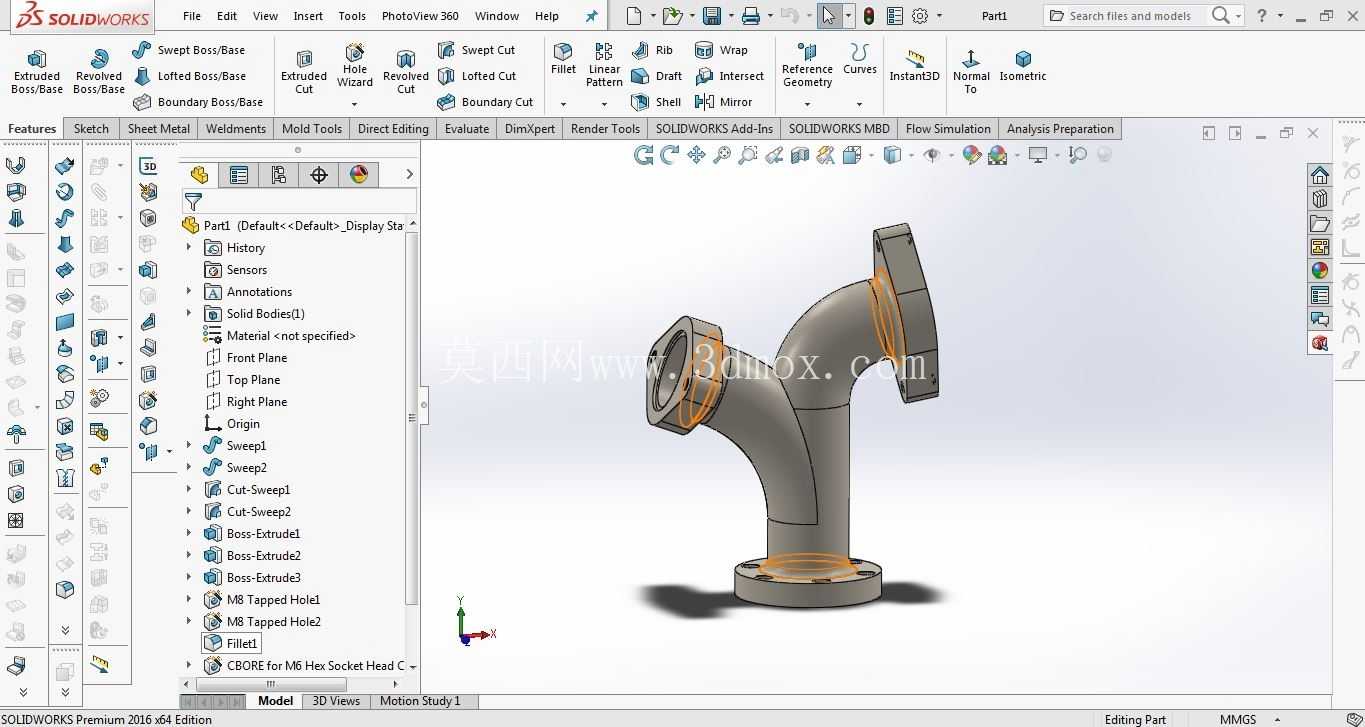

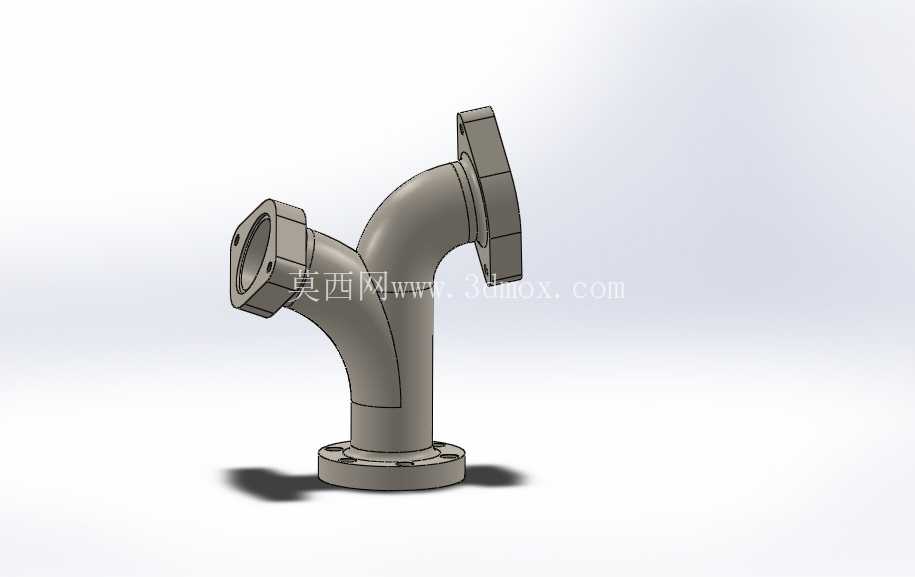

　　这款Y型三法兰连接的弯通管道接头，主要应用在工业流体输送管路的分流、合流场景中，常见于化工流体输送、市政给排水、暖通循环水系统以及小型设备的管路排布环节，用来实现三个不同方向管路的连通，同时借助弯管的弧形流道降低流体转向时的局部阻力，减少管路内的紊流与压损。从结构设计来看，三个连接端全部采用标准法兰结构，法兰端面预留了均匀分布的螺栓安装孔，安装时可通过螺栓配合密封垫片实现端面静密封，相比螺纹连接，法兰连接的承压能力更强，也更便于后期管路的拆装维护，适合需要定期检修、管路内介质压力波动较大的工况。

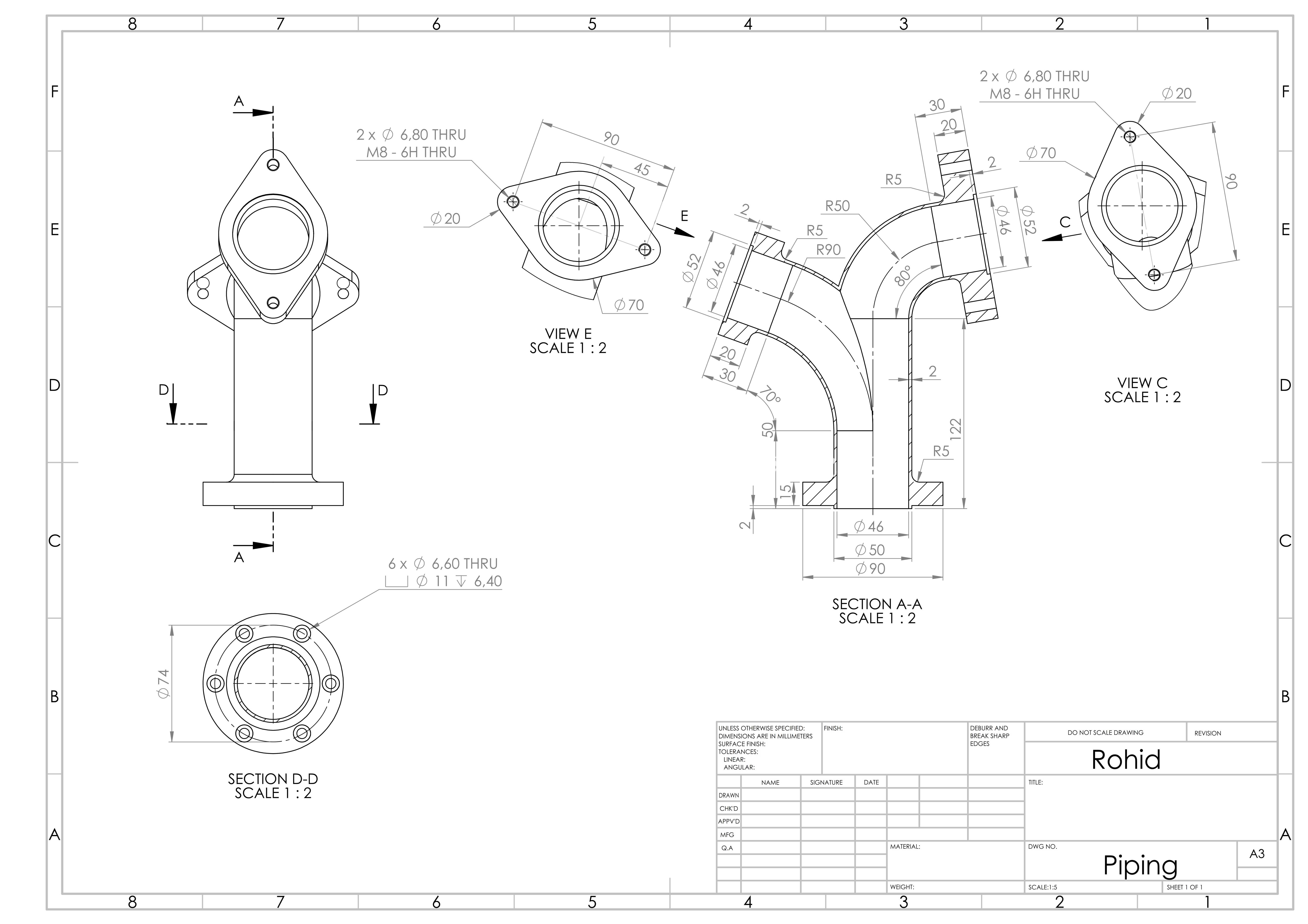

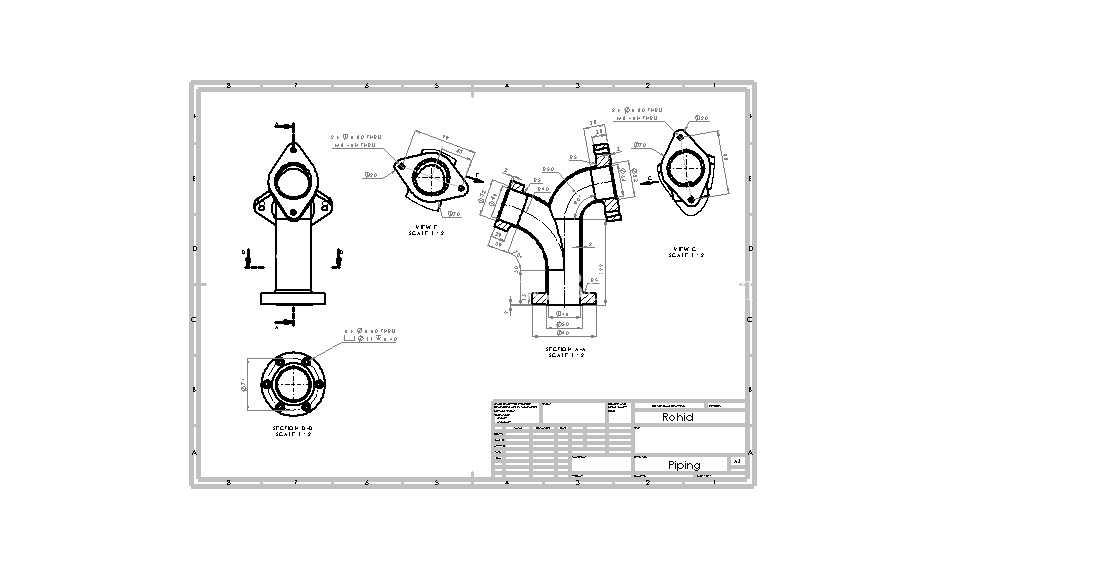

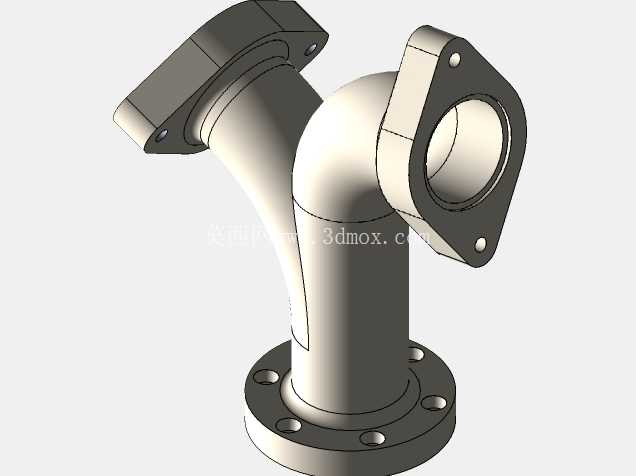

　　主体流道采用平滑的弧形过渡设计，没有直角弯折结构，流体在管路内转向时不会出现明显的流速突变，既可以降低流体对管壁的冲刷磨损，也能减少管路运行时的振动与噪音，延长管路整体的使用寿命。三个法兰端的朝向经过空间角度优化，其中一个法兰端垂直向下作为主通路接口，另外两个法兰端分别朝向斜上方两个不同角度，能够适配狭小安装空间内的管路走向需求，不需要额外搭配多个弯头拼接，减少了管路的连接节点，也就降低了管路泄漏的风险点。在安装边界上，每个法兰端的密封面都做了精加工平面处理，安装时需要保证对接法兰的端面平行度偏差在允许范围内，螺栓紧固时要按照对角顺序逐步拧紧，避免法兰面受力不均导致密封失效。

　　接头主体的壁厚经过强度校核，能够满足常规工业管路的承压要求，流道内壁做了顺滑处理，没有明显的凸起或凹陷，避免介质内的杂质在管内淤积，尤其适合输送带有少量固体颗粒的流体介质，减少管路堵塞的概率。设计过程中重点考虑了安装操作的便利性，法兰螺栓孔的位置预留了足够的扳手操作空间，不需要特殊工装就可以完成螺栓的紧固作业，三个接口的法兰尺寸统一，也方便现场安装时的配件匹配，减少备件的储备种类。在实际管路排布中，这款接头可以作为合流部件使用，将两个支路的介质汇总到主通路输送，也可以作为分流部件，将主通路的介质分配到两个支路，适配不同的管路工艺需求。

　　弯管段的曲率半径经过优化，既保证了流道的顺滑，也控制了接头整体的外形尺寸，不会因为曲率过大导致接头占用过多安装空间，适合在设备内部的紧凑管路布局中使用。法兰端面的密封槽结构适配常规的橡胶垫片、金属缠绕垫片等多种密封件，用户可以根据输送介质的温度、腐蚀性选择对应的密封材质，不需要额外修改接头结构。接头的三个连接端的轴线夹角经过反复调整，能够覆盖大部分工业场景下的管路转向需求，避免了现场安装时需要额外切割、焊接调整管路角度的作业，降低现场施工的工作量与安装难度。
