3D打印机公差校准燕尾榫测量块

在桌面级FDM3D打印的实际生产场景中，设备成型精度偏差是长期困扰结构验证、小批量零件试制的核心问题，多数从业者在完成设备组装或长期使用后，往往会遇到X/Y/Z轴联动误差、步进电机丢步、挤出量波动、热床形变带来的尺寸偏差，这类偏差不会直接导致打印失败，但会让装配类零件出现过盈量过大、间隙配合失效、榫卯结构无法卡合等问题，传统的单点尺寸测量只能获取单一位置的成型数据，无法模拟实际装配场景下的公差累积效果，这款燕尾榫公差测试块正是针对这类实际工程痛点设计的专用检测工装。

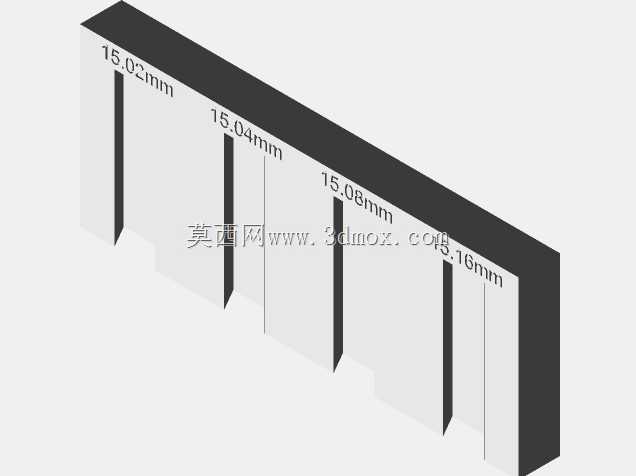

从结构设计逻辑来看，测试块采用阶梯式平行槽组搭配单侧燕尾基准边的布局，没有冗余的装饰结构，所有特征都服务于精度检测的核心需求：平行排布的多组槽体分别对应不同的标称尺寸，相邻槽体的尺寸差控制在0.04mm梯度，覆盖了桌面级3D打印机常见的0.1mm到0.2mm区间的公差波动范围，测试者打印完成后，可以通过标准塞规测量每个槽体的实际成型宽度，也可以直接用对应尺寸的燕尾榫试块进行插拔测试，直观判断不同尺寸特征下设备的实际成型偏差，相比单一方块测试件，这种结构能同时检测X轴横向进给精度、Y轴纵向走位精度、Z轴层厚累积误差，以及斜向面打印时的轮廓补偿精度，一次打印就能获取多维度的设备精度数据。

在实际使用场景中，这款测试块的应用覆盖了设备调试全流程：新机组装完成后，打印该测试块可以快速排查机架装配垂直度、同步带张紧度是否符合要求，避免后续批量打印出现批量尺寸不合格；更换不同材质耗材前，通过测试块的打印结果，可以对应调整挤出倍率、打印温度、冷却风速等参数，匹配不同耗材的收缩特性；设备长期使用后出现精度衰减时，定期打印测试块可以量化精度衰减程度，及时调整皮带张紧度、清理导轨杂质、校准步进电机电流，将设备精度维持在合格区间。

从外形尺寸与安装边界来看，测试块整体采用长条式一体化结构，整体占用打印平台面积较小，不需要额外添加支撑结构，打印耗时控制在30分钟以内，不会占用过多的设备调试时间，所有测量棱边都做了微小的倒角处理，避免打印过程中出现翘边导致测量基准失效，燕尾基准边的角度采用通用的45度设计，和常见的燕尾榫装配结构角度一致，测量获得的公差数据可以直接套用到实际燕尾榫零件的打印参数补偿中，不需要额外做角度换算。

不同于通用的精度测试模型，这款测试块的特征设计完全贴合3D打印的工艺特性：槽体的深度统一设置为5mm，既能够保证测量时的接触长度足够，避免因槽深过浅导致测量误差，也不会因为槽深过大增加打印时间、提升支撑拆除的难度；每个尺寸标注都直接刻印在测试块对应槽位的上方，打印完成后不需要额外对照图纸就能快速对应每个槽位的标称尺寸，减少测量时的错判概率；测试块的底部设计了0.2mm厚的一体化底板，和打印平台的接触面积充足，即使在没有涂覆胶水的平台上也能稳定附着，不会因为翘边导致整体结构变形影响测量结果。

在结构设计的细节考量上，测试块的槽体侧壁采用垂直于打印平台的设计，完全规避了斜面打印带来的层纹对尺寸测量的影响，每个槽体之间的筋位厚度设置为2mm，保证打印完成后筋位不会因为壁厚过薄出现形变，确保相邻槽体之间的尺寸不会互相干扰；测试块的非测量面做了简化处理，没有多余的纹理和凸起，减少打印过程中喷头的空行程移动，降低因喷头移动振动带来的尺寸偏差。实际使用中，测试者不仅可以通过槽体的宽度数据判断尺寸公差，还可以观察槽体表面的层纹均匀度、棱角处的溢料情况，判断挤出机的回抽参数是否合理，斜向燕尾面的表面质量则可以直接反映设备在斜向打印时的加速度设置是否匹配，多维度的特征让这一个测试块就能完成大部分设备调试所需的精度验证工作，不需要打印多个不同的测试件逐一排查问题，大幅提升设备调试的效率。
