异形浮雕标识铭牌工艺结构设计

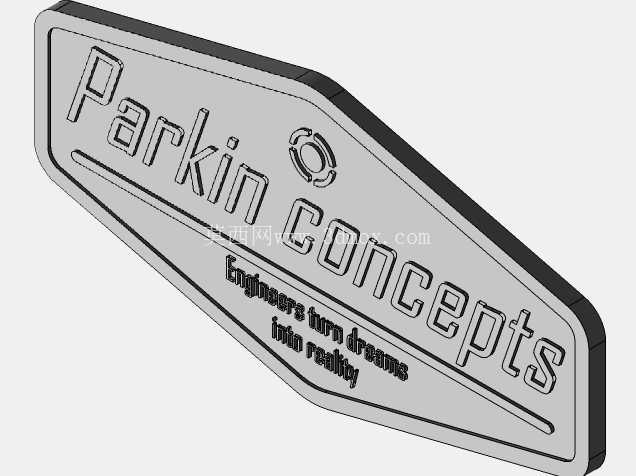

　　车间现场的标识件看似体量很小，却直接关系到设备外观识别、工位信息传递和品牌视觉统一。这块铭牌采用非规则多边形外轮廓，主体沿长边方向形成斜切边界，端部做收窄处理，区别于常规矩形标牌，更适合贴附在机床护罩斜面、工装夹具侧板、小型试验台机架或定制设备的非平整展示区域。铭牌正面布置多层文字与图形元素，主标识文字沿板面斜向排布，字号较大并采用凸起浮雕结构；下方配有两行辅助文字，端部设置圆形图形标记，板面还加入两条平行装饰线，使信息层级在金属质感表面依然清晰可辨。

　　从结构实现角度看，铭牌采用整体板式加厚设计，边缘具有连续侧壁，正面文字与底板并非后期印刷或贴膜，而是通过实体凸起形成。这样的处理方式更适合雕刻、铣削或数控加工验证：文字笔画需要保持均匀壁厚，凸起高度不宜过大，避免细小笔画在刀具加工时发生震颤；字母内转角、封闭字形和小圆点区域要预留刀具半径，若直接按视觉字体轮廓加工，细小内腔容易残留材料或造成刀具过载。建模时可先建立外轮廓基准面，再按文字区域拆分浮雕高度，主标题、辅助文字、装饰线和圆形标识分别控制凸起量，使板面层次明确。

　　安装边界方面，这类铭牌通常以粘接、铆接或螺钉固定在设备外表面。若采用粘接，背板应保持平整，外轮廓尖角处可适当增加圆角，降低应力集中和搬运磕碰时崩边风险；若需要机械固定，则可在端部圆形标记或板面空白区域扩展沉孔，但开孔位置必须避开主要文字笔画，并保证孔边到外轮廓有足够距离。由于铭牌整体呈斜向异形，布置时不能只看正面投影，还要核对安装面的可用宽度、护罩折弯边距离以及相邻按钮、警示标签、观察窗的位置，防止装配后文字被遮挡。

　　在设备应用中，铭牌不仅承担名称展示功能，也可作为工位定制化标识、原型机纪念标牌或机床附件识别牌使用。浮雕结构相比平面丝印更耐油污、耐擦拭，适合车间中存在切削液、润滑油和粉尘的环境。设计时需要兼顾视觉比例与加工可行性：板面长宽比例决定文字排布方向，斜边轮廓会压缩端部可用空间，因此辅助文字应放在较宽区域；凸起字面顶部可保留小平面，侧壁设置轻微拔模角度，既方便加工走刀，也有利于后续表面处理。厚度选择上，铭牌不宜过薄，否则大面积板件在装夹和加工中容易产生振动；也不宜过厚，以免边缘显得笨重并增加贴合难度。

　　三维建模过程中，外轮廓曲线、文字草图和浮雕实体之间需要保持参数关联。文字转曲后应检查交叉轮廓、开放笔画和重叠区域，特别是小写字母与斜体字形容易出现局部线条相交，若直接拉伸会形成碎面。较合理的做法是先完成底板实体，再将不同信息元素按高度分区合并，装饰线与主文字保持一致的凸起逻辑，圆形标记可略高于辅助文字，形成视觉焦点。对于需要上机加工的版本，还应在模型中预留毛坯外形、装夹余量和对刀基准，使设计成果能够顺利过渡到CAM刀路编制。整体来看，该铭牌结构简洁但细节完整，既体现异形标识件的外观表达，也覆盖了浮雕文字加工、安装边界和设备现场使用的典型工程要点。
