高精度0.02毫米刻度游标卡尺结构设计

在机械加工车间的工序检验环节，游标卡尺是一线检验员和机床操作工随手取用的基础测量器具，从普通车床的轴类零件外径测量，到铣床加工的槽宽尺寸核验，再到装配环节的孔位间距确认，这款0.02毫米精度的游标卡尺都能覆盖绝大多数常规尺寸的测量需求，不需要动辄调用千分尺这类更高精度但量程受限的器具，平衡了测量效率与精度要求。不同于数显卡尺依赖电池供电、易受切削液和金属粉尘干扰的问题，这款机械式游标卡尺完全依靠机械结构实现精度保证，在油污、铁屑飞溅的粗加工车间环境里，只要定期擦拭量爪测量面、保持尺身刻度清晰，就能长期稳定工作，不会出现电路故障导致的读数失准问题，非常适合生产现场的高频次使用场景。

从功能特性来看，这款卡尺集成了多维度测量能力：内量爪可以测量工件的内孔直径、槽宽尺寸，深度尺杆可以测量盲孔深度、台阶高度，外量爪可以测量外径、长度、厚度等常规外形尺寸，一把器具就能覆盖工件大部分形位尺寸的测量需求，不需要频繁更换测量工具，能有效减少检验环节的辅助时间。0.02毫米的刻度精度，刚好匹配IT7-IT10级公差的机械零件检验要求，这也是普通机械加工领域最常见的公差等级区间，不管是普通45号钢的结构件加工，还是铝合金型材的裁切尺寸核验，这个精度等级都能满足测量误差要求，不会因为精度不足导致误判工件合格性，也不会因为精度冗余造成不必要的成本浪费。

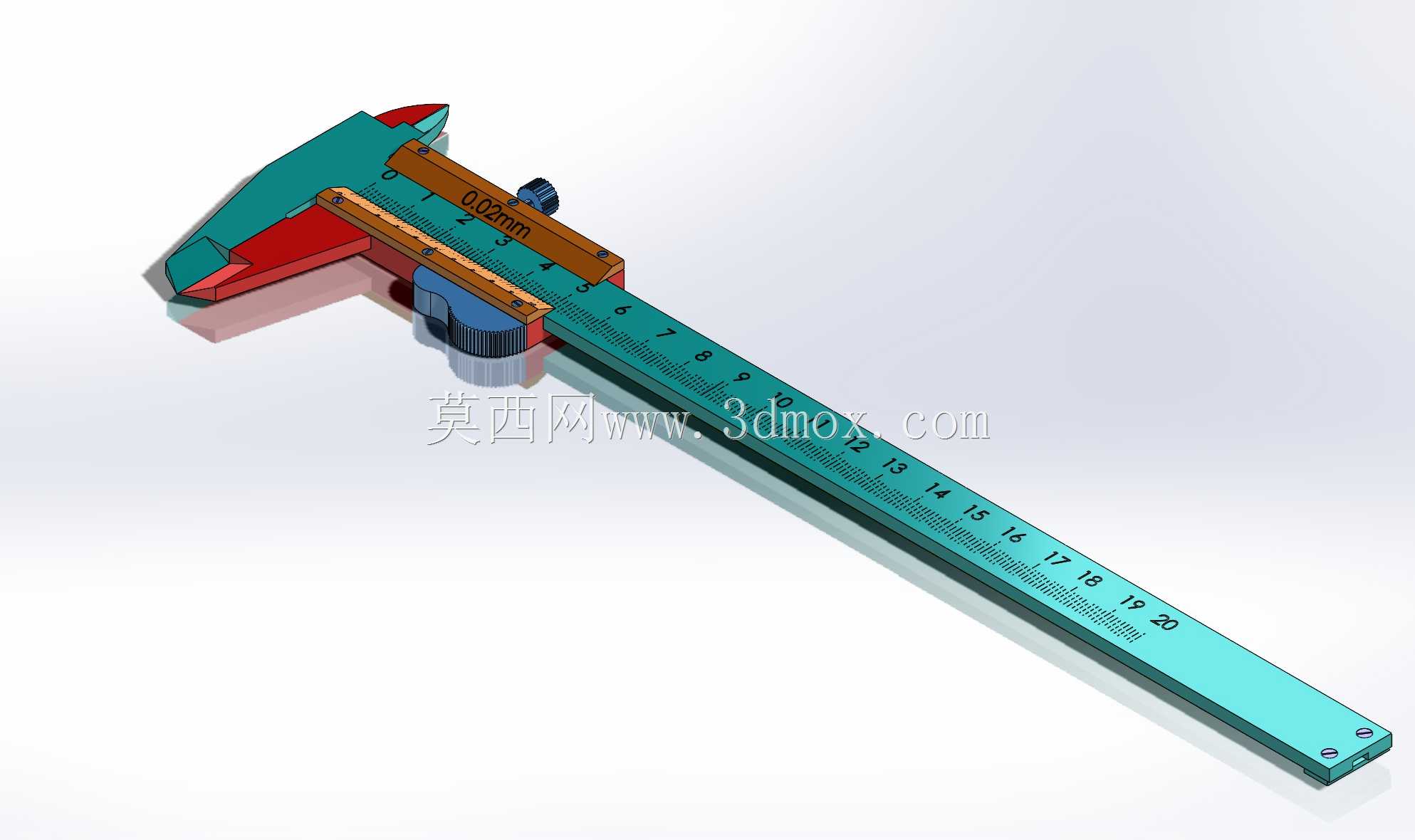

设计层面完全遵循机械式游标卡尺的经典阿贝原则，尺身主刻度与游标尺的测量基准保持共线，尽可能降低测量时的阿贝误差。尺身采用长条形平直结构，主刻度从0到200毫米均匀分布，覆盖了日常加工中绝大多数中小型零件的尺寸测量范围，量爪部分做了淬硬处理，测量面的平面度和平行度都经过严格校准，长期使用磨损后也可以通过计量校准重新修正精度。锁紧螺钉设置在游标尺上方，测量完成后可以拧紧螺钉固定游标尺位置，方便将卡尺从工件上取下后再仔细读数，避免移动过程中游标尺移位导致读数偏差。深度测量杆与尺身端面保持齐平，测量深度时尺身端面可以紧密贴合工件基准面，不会因为基准倾斜导致深度测量出现偏差。

从安装和使用边界来看，这款卡尺不需要额外的安装固定，属于手持式便携测量器具，日常存放时需要放置在干燥的量具盒内，避免和锉刀、锤子等硬质工具磕碰划伤刻度面和测量爪。使用前需要将量爪擦拭干净，合拢两爪检查零位刻度是否对齐，如果出现零位偏差需要先校准再进行测量；测量外尺寸时要让量爪测量面完全贴合工件被测表面，不能歪斜卡入，否则会导致测量值比实际尺寸偏大；测量内孔尺寸时要让内量爪在孔的直径方向上找正最大值，避免斜向测量导致读数偏小。尺身总长度在260毫米左右，握持部分的厚度符合人体工学设计，长时间手持测量也不会出现硌手的问题，整体重量控制在合理区间，单手握持就能完成测量、锁紧、读数的全流程操作，适合在不同工位之间随身携带使用。

在职业院校的机械实训课堂上，这款卡尺也是学员入门机械测量的基础教具，通过练习游标读数方法，可以帮助学员建立基本的尺寸公差概念，理解机械加工中精度控制的实际意义；在设备维修现场，维修人员也可以用它快速测量磨损零件的尺寸，核对更换备件的关键参数，不需要携带复杂的测量仪器就能完成大部分现场测绘工作。整个模型的结构完全还原了实物的装配关系，从尺身、游标尺、量爪、锁紧螺钉、深度杆的配合间隙，到刻度线的分布位置，都和实物保持一致，既可以作为机械结构教学的演示模型，也能作为量具类产品结构设计的参考样本，帮助设计人员理解经典机械式量具的结构设计逻辑。
