工业管道用对夹式阀体内腔结构设计

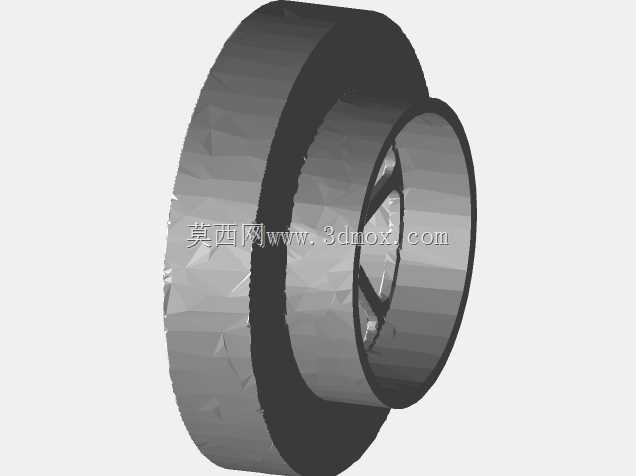

　　在流体输送管网的终端控制节点里，阀体作为承压核心壳体，承担着容纳启闭件、引导介质流向、对接外部管路的核心作用，这款对夹式结构的阀体，主要适配中小通径的低压流体管路，常见于给排水支管、小型化工助剂输送线、暖通空调循环水支路这类不需要大流量通径、安装空间受限的场景。从结构设计逻辑来看，这款阀体采用了对称式回转体构型，整体没有多余的外凸结构，安装时可以直接夹在两片配对法兰之间，不需要在阀体本体上加工法兰螺栓孔，能有效压缩轴向安装尺寸，对于管廊排布紧凑、改造项目预留安装空间不足的场景十分友好。

　　设计时首先考虑的是内腔流道的顺滑过渡，从入口端到阀座安装位的流道没有直角突变，能减少介质流经时的局部压损，避免长期运行过程中杂质在拐角处沉积造成的流道堵塞，尤其是输送含有微小固体颗粒的循环水介质时，顺滑流道能降低颗粒对内壁的冲刷磨损速率。阀体的壁厚设计遵循等强度原则，入口端的直段壁厚和中部容纳启闭件的腔体壁厚做了差异化处理，中部腔体因为要承受介质静压同时还要承载阀杆传动带来的交变载荷，壁厚比两端连接直段厚15%左右，既不会因为整体壁厚过大造成材料浪费，也能避免薄弱位置在压力波动时出现应力开裂。

　　两端的密封面采用了精加工的凸台结构，安装时配合法兰垫片能形成可靠的端面密封，凸台的高度经过反复校核，既保证垫片压缩量在合理区间，又不会因为凸台过高造成法兰对接时的偏斜。内腔的阀座安装位设计了定位止口，装配时阀座可以直接卡入止口定位，不需要额外的工装找正，能提升装配效率，同时止口的存在可以避免介质压力波动时阀座出现径向窜动，保证密封副的配合精度。从安装边界来看，这款阀体的轴向总长度控制在同通径法兰式阀体的60%左右，径向最大轮廓和配对法兰的外径基本一致，安装时不需要额外扩大管位的预留空间，螺栓直接穿过两片配对法兰的螺栓孔锁紧即可，后期维护拆卸时也不需要大范围挪动两侧管路，只需要松开法兰螺栓就能将阀体从管路间隙中取出，大幅降低运维工作量。

　　在材料选型适配性上，这款阀体的结构可以适配铸钢、不锈钢、铜合金等多种常用阀体材料，不同材质的铸件只需要调整局部的拔模斜度就能沿用这套三维结构，不需要重新做整体构型设计，能缩短不同压力等级、不同介质适配型号的开发周期。设计过程中还特意做了壁厚的均匀化处理，避免铸件出现局部热节造成的缩孔、缩松缺陷，所有的转角位置都做了R角过渡，既可以减少铸造时的应力集中，也能降低机加工时的刀具崩损概率。内腔的流道表面粗糙度要求控制在Ra6.3以内，减少介质流动阻力的同时，也能避免粗糙表面挂附介质残留造成的内腔腐蚀。对于日常运维来说，这款阀体的对称结构没有方向性要求，安装时不需要刻意区分介质流向，能降低现场安装出错的概率，即使是经验不足的施工人员也能完成正确安装。在实际工况运行中，这款阀体的壳体强度可以满足1.6MPa公称压力的使用要求，能适配常规的工业水、低压蒸汽、无强腐蚀性的化工介质输送场景，结构上没有易积液的死角，即使是间歇性输送介质的工况，停机后也不会有大量介质残留在阀腔内，减少冬季低温环境下残留介质冻胀造成阀体开裂的风险。
