公共卫生间小便池防堵滤栅结构设计

　　在公共卫浴空间的给排水系统设计中，小便池的排水口防护部件是容易被忽略但直接影响运维成本的关键结构，本次设计的方形带中心容腔滤栅，正是针对高频使用场景下的堵管、异味散逸、清洁维护痛点做的定向结构优化。日常运维中我们经常遇到，公共区域小便池排水口如果没有可靠的遮挡结构，烟蒂、口香糖残渣、细碎杂物很容易直接落入排水支管，造成管路堵塞，疏通时不仅要耗费人工，还会影响卫生间正常使用，传统的平面格栅虽然能遮挡大尺寸杂物，但没有预留香块放置空间，除味需要额外粘贴挂件，容易脱落且影响美观。

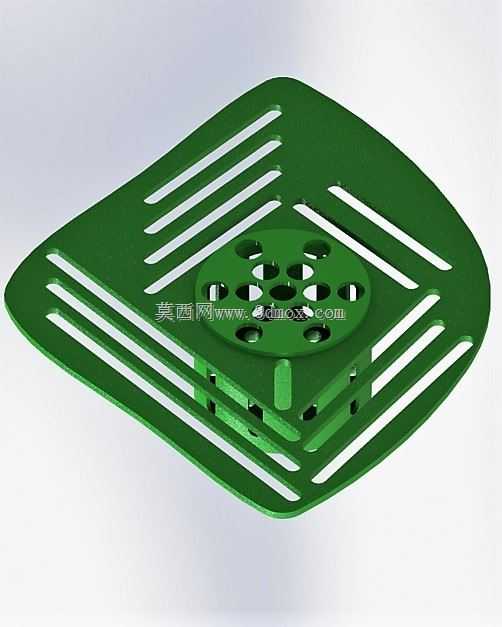

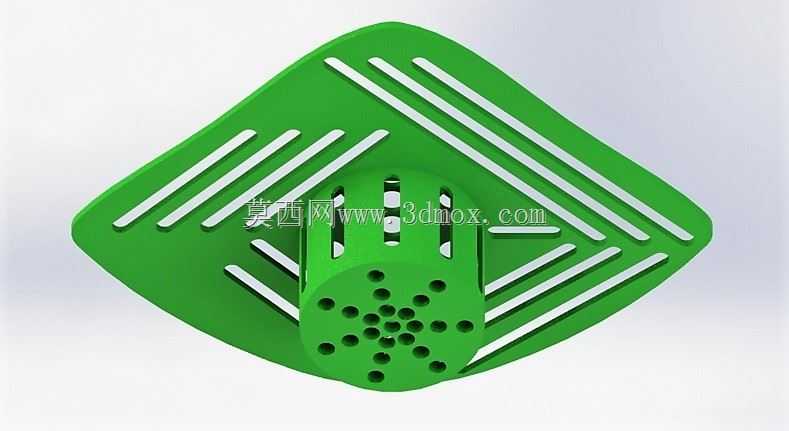

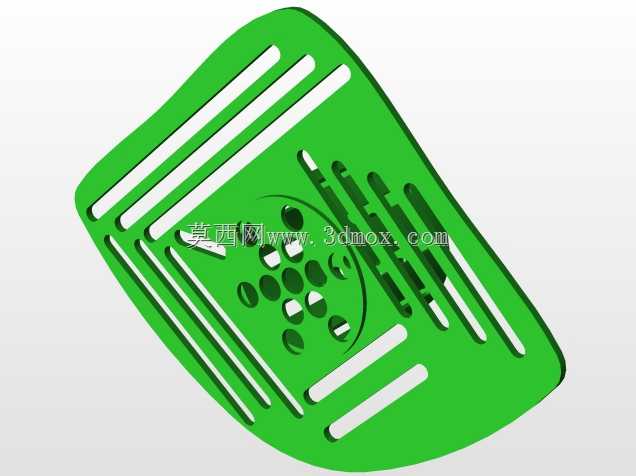

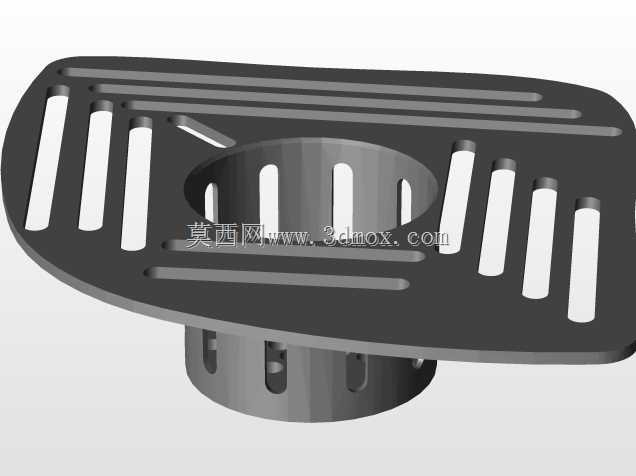

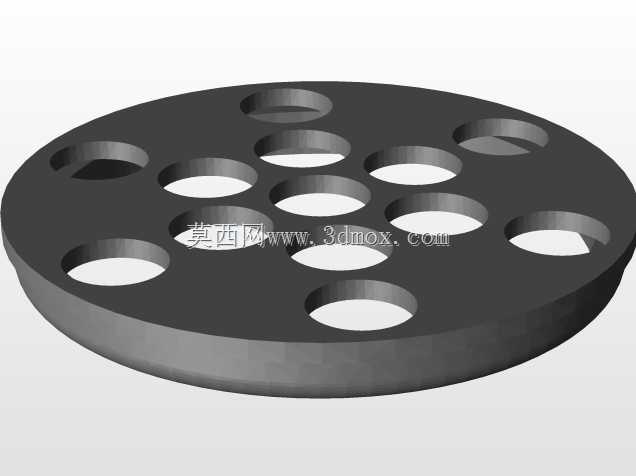

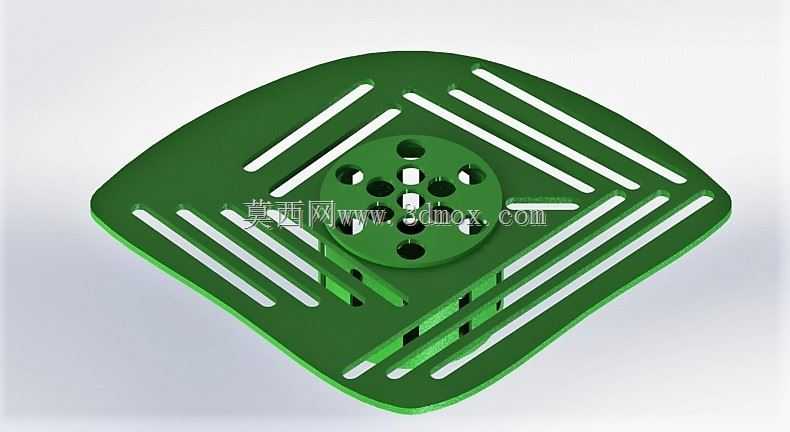

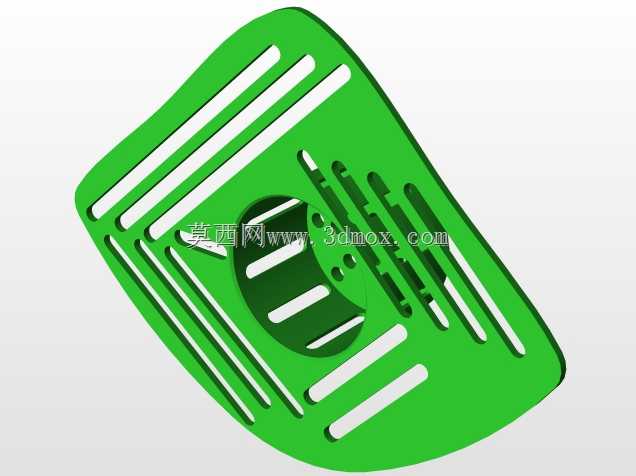

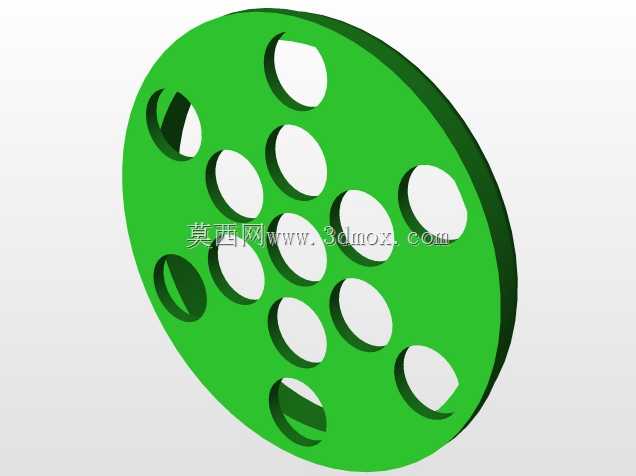

　　这款滤栅在结构上做了两层功能分区，外层是菱形切角的方形边框，边框上开设多组长条形通槽，槽宽控制在5mm，既保证排水流速满足高峰使用需求，又能阻挡直径6mm以上的杂物落入管道，长槽的走向顺着排水流向做倾斜排布，避免杂物在槽口处卡滞，水流可以带着细碎毛絮直接滑入中心区域。中心区域做了下沉式的圆形容腔，容腔壁上均匀开设多组圆形透水孔，孔径控制在8mm，这个区域专门用来放置小便池除臭香块，香块被限位在容腔内不会被水流冲走，水流经过容腔时可以充分溶解香块的除味成分，随着排水流动在管道内壁形成抑菌膜，从源头上减少异味产生。

　　从安装边界来看，这款滤栅的外轮廓尺寸适配市面上主流的小便池排水口安装位，方形边框的厚度做了3mm的加厚处理，边缘做R2圆角过渡，避免清洁时划伤保洁人员的手部，底部设置三个均匀分布的定位卡扣，安装时直接对准排水口的卡槽按压即可卡紧，不需要额外打胶或者用螺丝固定，日常维护时只需要用扁口螺丝刀撬动边框边缘就可以取下，清理截留的杂物或者更换香块都非常方便。在结构强度校核阶段，我们针对公共区域可能出现的踩踏、重物挤压情况做了加强设计，边框底部设置十字形加强筋，筋厚2mm，将整个滤栅的承重能力提升到150kg，即使成年人不小心踩在上面也不会出现断裂变形的情况。

　　滤栅表面做哑光磨砂处理，不容易残留水渍和尿碱，日常清洁只需要用中性清洁剂擦拭即可，不会因为长期使用出现表面发黄、挂污的问题。和传统的圆形滤栅相比，方形切角的设计和小便池陶瓷内壁的贴合度更高，不会出现边缘缝隙过大导致杂物漏入的情况，中心容腔的设计把除味和过滤两个功能整合到同一个部件上，不需要额外加装其他配件，减少了卫浴配件的采购品类，也降低了后期运维的配件储备压力。在排水性能测试中，我们模拟每秒1.5L的大流量排水场景，滤栅的通流面积占整体面积的38%，完全可以满足高峰使用时的排水需求，不会出现积水外溢的情况，长槽的边缘做了0.5mm的倒角，不会勾住织物纤维或者毛发，清理时只需要反向冲洗就可以把截留的杂物冲掉，不需要用刷子反复刷洗。针对不同品牌的小便池安装公差，我们在卡扣位置做了1mm的浮动余量，即使排水口的卡槽尺寸有轻微偏差，也可以顺利卡入固定，不会出现安装后松动晃动的情况。滤栅整体采用一体成型结构，没有拼接焊缝或者粘接部位，长期在潮湿环境下使用也不会出现开裂、分层的问题，材料本身添加了抑菌成分，可以减少表面霉菌滋生，降低卫生间的异味来源。
