教学演示用立式曳引结构实训装置

这套立式曳引结构装置，最初的设计出发点是匹配职业院校、普通高校机械类专业的实训教学需求，区别于工业现场重载曳引设备的复杂冗余结构，整体做了轻量化简化，保留核心传动与导向逻辑，方便学生拆解观察、动手组装，理解曳引传动的核心原理。从实际应用场景来看，它既可以作为机械原理课程的具象演示教具，也能作为课程设计、创新实训的基础载体，学生可以在这套基础结构上拓展加装传感器、驱动控制模块，完成不同负载、不同行程下的曳引性能测试，不用直接接触工业现场的大型高危设备，降低实训过程的安全风险。

从功能特性上看，这套结构采用双立柱导向布局，两侧的立式导柱承担升降过程中的径向限位作用，避免升降台在上下移动过程中出现偏摆、卡滞，中间的动力执行部件采用直线驱动形式，直接连接顶部固定横梁与底部升降平台，动力传递路径短，传动效率高，没有多余的中间传动环节，能直观展示曳引动作的力传递路径。底部设置的加厚安装基座，采用大面接触的平整结构，不需要额外做复杂的地基固定，直接放置在实训台桌面上就能保证运行稳定性，不会因为升降动作产生侧翻、晃动。顶部的固定横梁通过螺栓与两侧导柱顶端连接，既可以保证整体框架的结构刚性，也方便拆装，学生可以快速拆解横梁，更换不同刚度的弹性部件、不同行程的驱动件，测试不同参数下的升降运行状态。

设计过程中，首先考虑的是教学场景下的操作安全性，所有外露的运动部件都做了圆角处理，没有尖锐的棱角，导柱表面做了光滑防锈处理，不会在学生操作过程中造成划伤。其次是结构的易观察性，整体框架采用开放式布局，没有封闭的外罩遮挡，所有连接节点、运动部件都完全外露，学生站在装置周围就能清晰看到每一个零件的运动状态，理解导套与导柱的配合关系、驱动件与平台的连接方式、限位结构的作用原理。尺寸设计上，整体高度控制在适合桌面摆放的范围，不会遮挡教师授课时的视线，宽度方向也适配常规实训台的台面尺寸，不需要额外定制专用操作台，降低教学场景的部署成本。安装边界方面，底部基座预留了标准的螺栓安装孔，如果需要做动态负载测试，可以通过螺栓将装置固定在实训台的T型槽上，避免大负载运行时出现位移；导柱与上下横梁的连接采用标准紧固件，没有特殊的定制连接件，所有零件都可以通过常规机械零件渠道采购，方便学校后期维护更换易损件，不需要专门定制特殊配件。

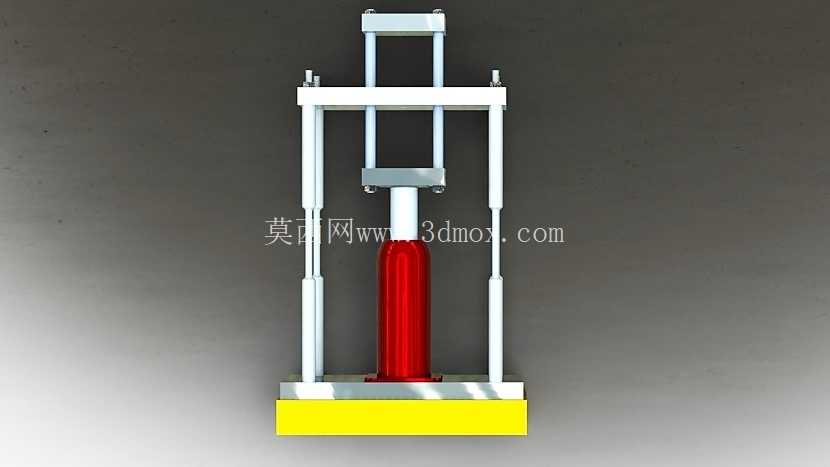

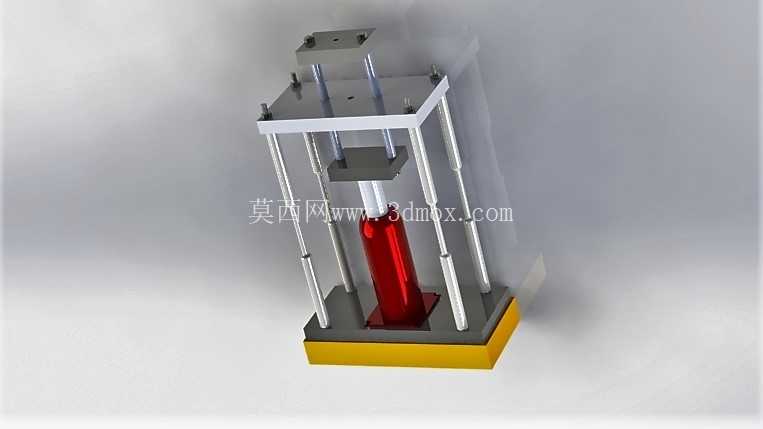

结构细节上，升降平台与导柱配合的位置加装了自润滑导套，长时间反复运行也不会出现过度磨损，不需要频繁加注润滑油，适配教学场景下高频次、低维护的使用需求。中间的驱动部件采用可视化的外观设计，红色的外壳辨识度高，学生可以直观区分动力部件与结构框架部件，快速理清整套装置的结构组成。底部的黄色缓冲垫设置在基座与升降平台的接触位置，当升降平台下行到最低位置时，能起到缓冲减震的作用，避免硬接触产生的冲击损坏零件，同时也能演示机械结构中缓冲限位的设计思路，让学生理解行程末端缓冲的工程意义。整套结构没有冗余的装饰性零件，每一个结构件都承担对应的功能，完全从教学演示、实训操作的实际需求出发，既保证了结构原理展示的完整性，也兼顾了教学场景下的易用性、安全性与维护便捷性。
