公共卫浴防堵型小便池下水格栅构件

　　在公共卫生间的卫浴排水系统设计中，小便池的下水格栅是容易被忽略却直接影响使用体验与运维成本的核心部件，日常运维中最常见的痛点莫过于烟蒂、细碎杂物落入下水管道造成的堵塞，以及格栅边缘与陶瓷池体贴合不严导致的污水侧渗、异味散逸问题，这款下水格栅构件的设计正是针对这些实际运维痛点展开。从结构设计逻辑来看，整体采用对称式的异形轮廓，两侧的内凹弧边完全匹配常规落地式小便池底部的安装弧面，安装后可完全嵌入池体底部的预留安装槽，不会出现突出硌脚或者边缘缝隙过大的问题。

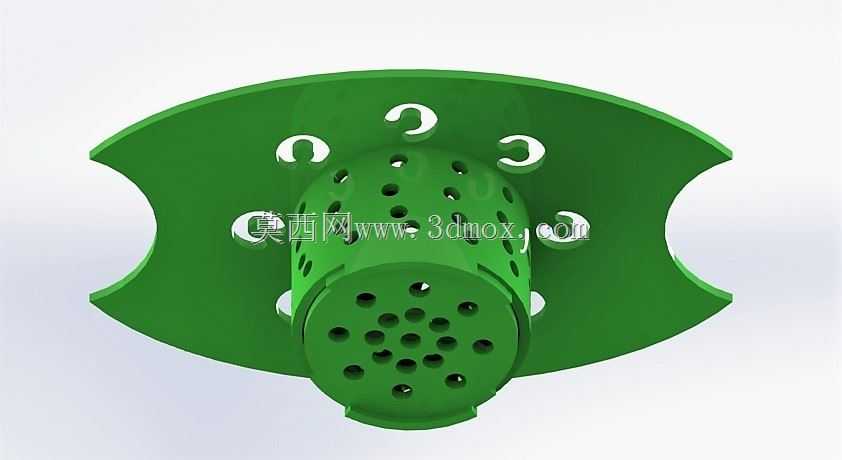

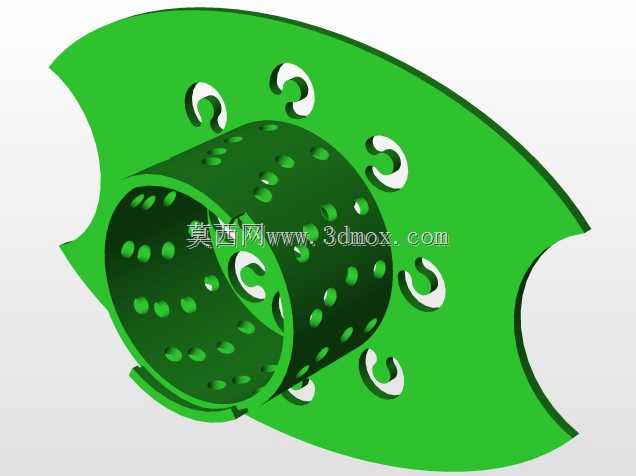

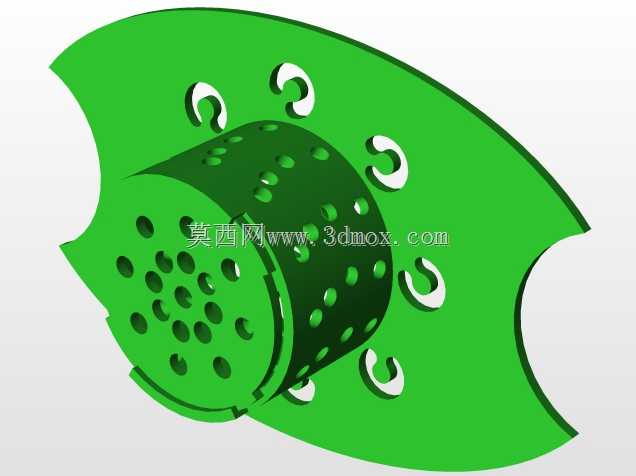

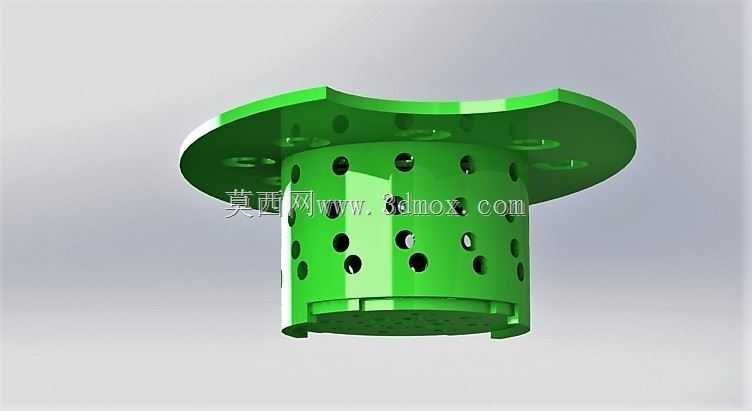

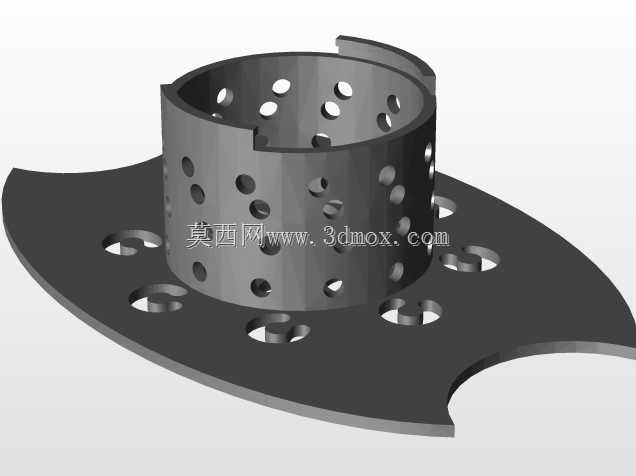

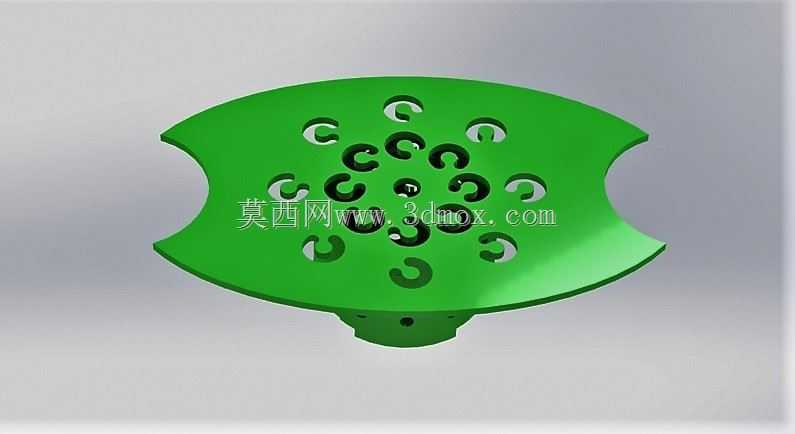

　　盘面的镂空排布采用了多组C型开孔错落分布的形式，不同于传统直孔或者圆孔格栅，C型开孔的边缘做了平滑过渡处理，既可以保证最大的排水通流面积，避免高峰使用时段的排水滞流，又能通过开孔的弧度结构拦截体积稍大的杂物，同时不会像直条格栅那样容易卡嵌烟蒂、细碎纸屑，日常清洁时只需用毛刷轻扫即可将拦截的杂物清理，大幅降低保洁人员的清洁难度。构件底部的连接柱采用了带侧孔的圆柱结构，安装时可与下水管道的预埋接头直接插接配合，侧孔的设计既可以平衡排水时的管道气压，避免水封被破坏导致异味反涌，又能在插接后形成限位结构，防止格栅被水流冲起或者被人为挪动移位。

　　从安装边界来看，构件整体厚度控制在适配常规小便池安装槽的深度范围内，盘面做了微小的弧度倾斜，引导水流向中心开孔区域汇集，不会出现盘面局部积水的问题。材质适配方面，该结构可采用工程尼龙或者不锈钢冲压成型，若采用工程塑料注塑生产，整体壁厚均匀，避免了壁厚突变导致的注塑缩痕、变形问题，所有开孔边缘均做了R0.5以上的圆角处理，不存在锐边毛刺，无论是生产装配还是后期清洁维护都不会划伤操作人员。在实际项目应用中，这类格栅构件不仅可以适配新建公共卫生间的小便池配套安装，也可以作为老旧小便池的替换配件，无需对原有池体进行改造，只需匹配对应安装尺寸即可直接替换损坏或者堵塞的旧格栅，大幅降低改造的成本与施工周期。

　　不同于民用住宅的卫浴配件，公共场景下的卫浴部件需要兼顾耐用性、易清洁性与防破坏性能，这款格栅的盘面没有突出的易损结构，整体受力均匀，即使受到外力踩踏也不会出现断裂变形的问题，镂空的排布方式也避免了杂物长期嵌留导致的细菌滋生、异味残留问题，从结构根源上降低了日常运维的频次与成本。在建模过程中，所有曲面过渡均采用G1连续处理，保证注塑或者冲压成型后的脱模顺畅度，安装配合面的公差控制在合理范围内，既不会因为间隙过大导致晃动，也不会因为公差过小导致安装卡滞，完全满足批量生产的工艺要求。
