UVA主题视错觉旋转显示杯状结构设计

这款杯状旋转显示结构，最初的需求来自高校机械工程实验室的展示类装置开发，核心是利用人眼视觉暂留特性，在部件旋转过程中呈现预设的文字标识，同时兼顾机械结构的运转稳定性与安装适配性。从实际应用场景来看，这类结构既可以作为工程类实验室的教学演示教具，用来讲解视觉暂留原理、伺服传动匹配逻辑，也可以经过外观优化后作为文创类机械展示摆件，放置在工程主题展厅、院系开放日活动现场，通过动态运转的效果直观展现机械设计的趣味性。

结构设计阶段首先敲定了动力匹配逻辑，核心动力源采用常规小功率伺服电机，电机整体内嵌在杯状结构的腔体内部，不需要额外外置动力支架，大幅缩减了整体装置的占用空间。腔体的内径尺寸完全适配所选伺服电机的安装法兰规格，预留的电机安装位设置了三处定位螺孔，与电机端盖的安装孔位一一对应，安装时不需要额外制作转接板，直接将电机嵌入腔体后拧紧紧固螺钉即可完成动力部分的装配，安装边界控制在杯体内部，不会在杯体外侧突出多余结构，保证了外观的完整性。

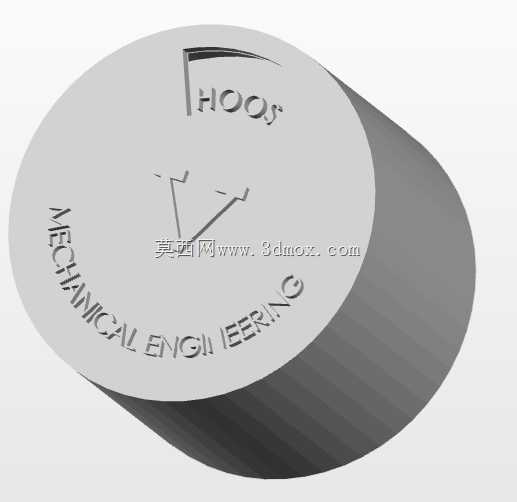

杯体的上端面是功能实现的核心区域，端面的字符凸起高度经过反复测算，最终控制在1.2mm，既保证旋转过程中字符的辨识度，又不会因为凸起过高增加额外的旋转风阻，同时避免凸起部分在运转过程中剐蹭到外部防护结构。端面的字符排布严格按照旋转转速匹配的视觉暂留参数计算，每个字符段的弧长、相邻字符的间隔角度都经过运动仿真验证，当伺服电机带动杯体达到设定转速时，从正上方观察就能看到连续清晰的“GO HOOS GO”字样，不会出现字符拖影、错位的问题。

杯体的侧壁采用等厚设计，壁厚均匀控制在3mm，既保证整体结构的刚性，在高速旋转过程中不会出现侧壁形变、偏心抖动的问题，又能尽可能降低整体重量，减少伺服电机的负载扭矩，延长电机的使用寿命。杯体底部设置了与伺服电机输出轴配合的轴孔，轴孔内加工有标准键槽，通过平键传递扭矩，避免长期运转过程中轴与孔之间出现打滑空转的情况，轴孔的配合公差选择H7/k6的过渡配合，装配时不需要过大的压装力就能完成安装，同时保证同轴度误差控制在0.02mm以内，降低旋转过程中的偏心振动。

从安装适配性来看，整个杯状结构的外部轮廓为规则圆柱形态，外径尺寸为120mm，整体高度为60mm，外部没有突出的卡扣、接线柱等结构，既可以直接放置在水平台面上通过底部的防滑垫固定做独立展示，也可以通过腔体底部预留的安装孔固定在实验台架、展示柜内部，适配多种安装场景。结构的动平衡调校在设计阶段就通过三维软件的质量属性分析完成，杯体整体的质心落在旋转轴线上，不需要额外添加平衡配重块，实际加工完成后直接装配电机就能平稳运转，不会出现转速升高后振动加剧的问题。

在功能拓展性上，杯体上端面的字符区域采用模块化设计思路，如果后续需要更换显示的文字内容，只需要重新加工上端面的盖板即可，不需要更换整个杯体结构，盖板与杯体主体之间通过小螺钉连接，拆卸更换十分便捷。腔体内部除了容纳伺服电机的空间外，还预留了直径10mm的走线孔，电机的供电线、控制线可以通过走线孔从杯体底部引出，不会在旋转过程中出现线缆缠绕的问题。考虑到长期运转的磨损问题，杯体与电机输出轴配合的轴孔位置可以加装铜质衬套，当长期运转出现磨损间隙变大的情况时，只需要更换衬套就能恢复装配精度，降低后期维护成本。

实际测试过程中，这款结构在伺服电机转速达到120r/min时就能呈现清晰的显示效果，运转噪音控制在40分贝以内，即使放在安静的展厅环境中也不会产生明显的噪声干扰。结构整体采用树脂材料3D打印即可完成原型制作，如果需要长期高频使用，也可以采用铝合金材质通过CNC加工制作，进一步提升结构的耐磨性和运转稳定性，两种加工方式都能适配现有的设计尺寸，不需要调整结构参数。
