圆形地漏式过滤水用网篮结构设计

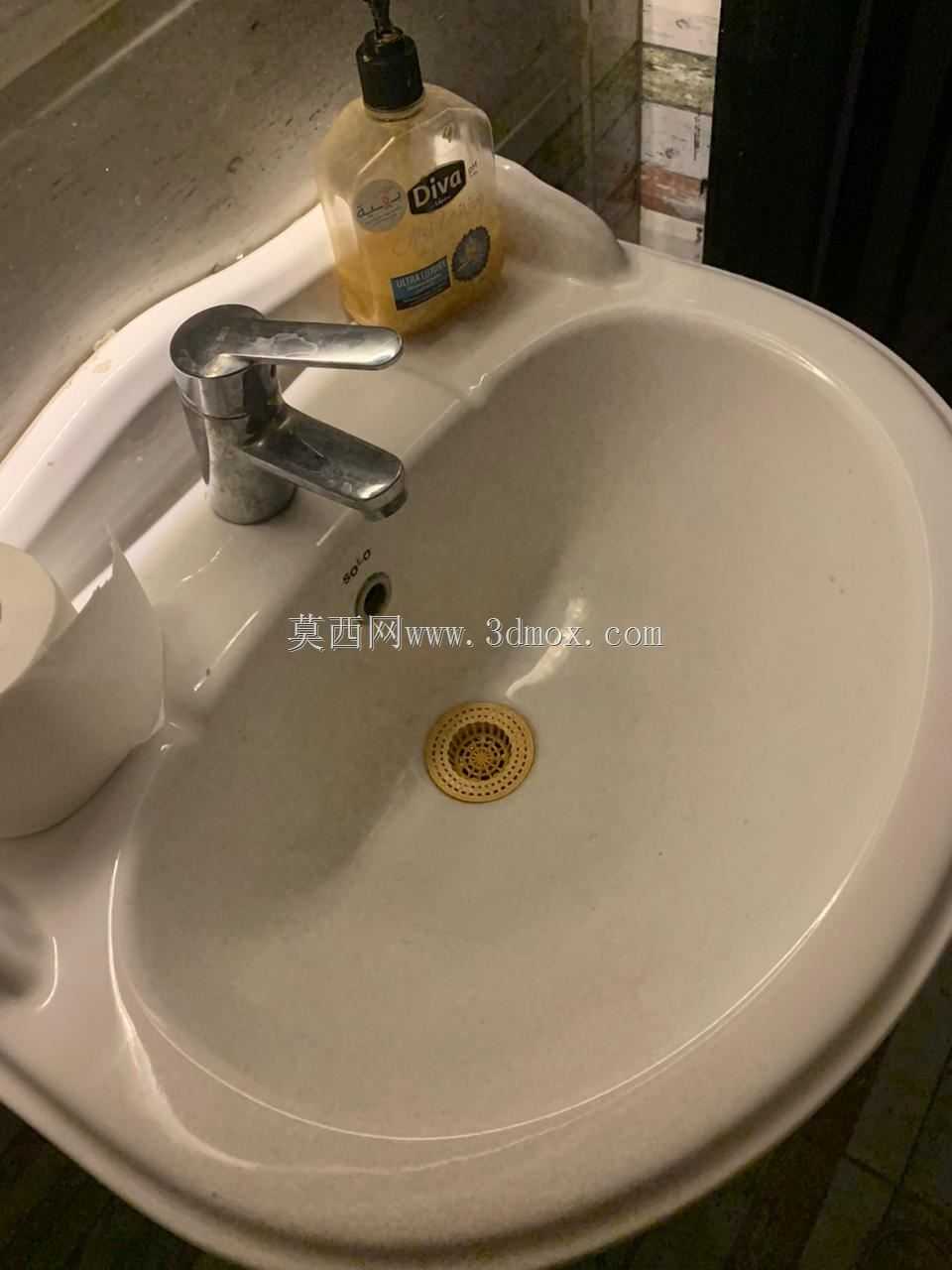

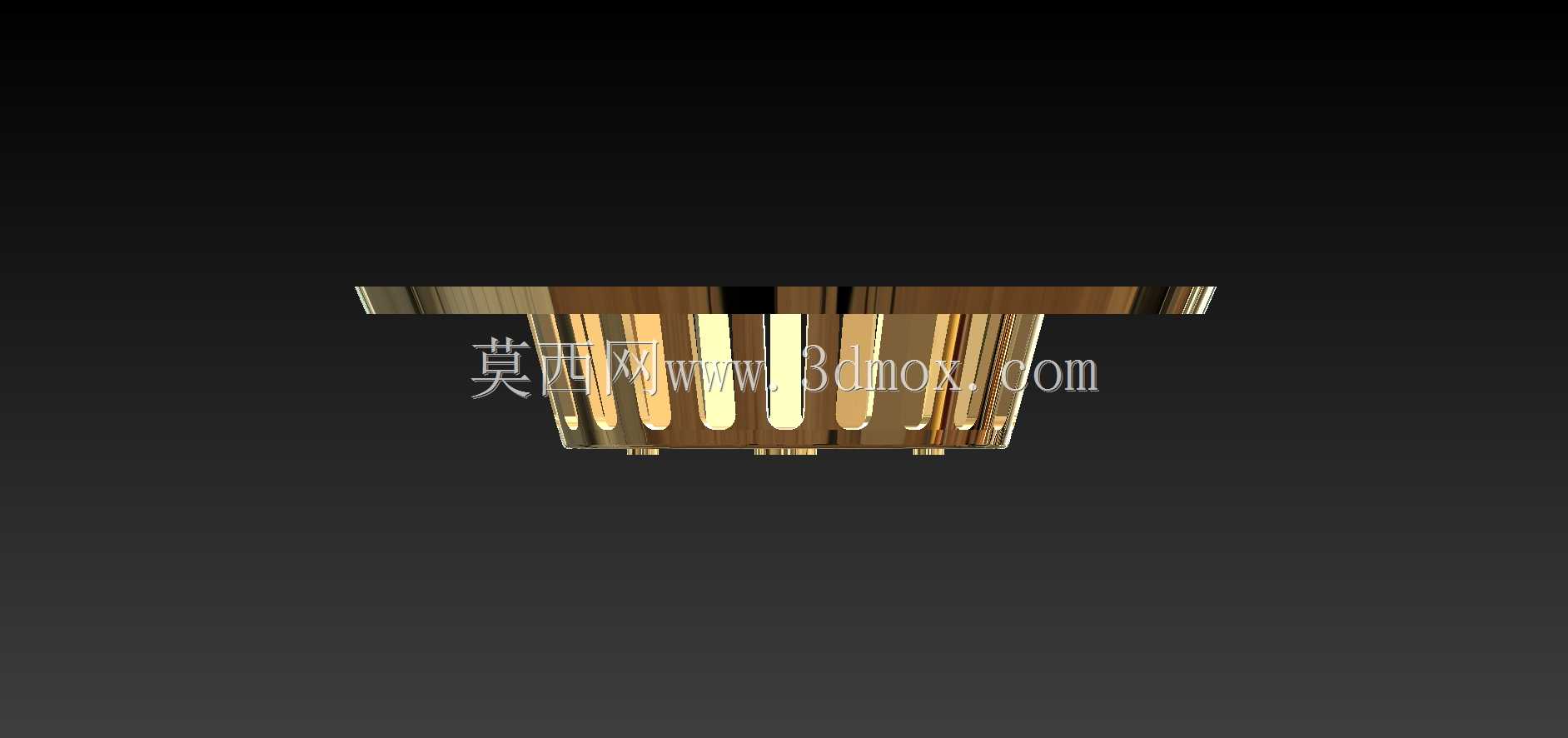

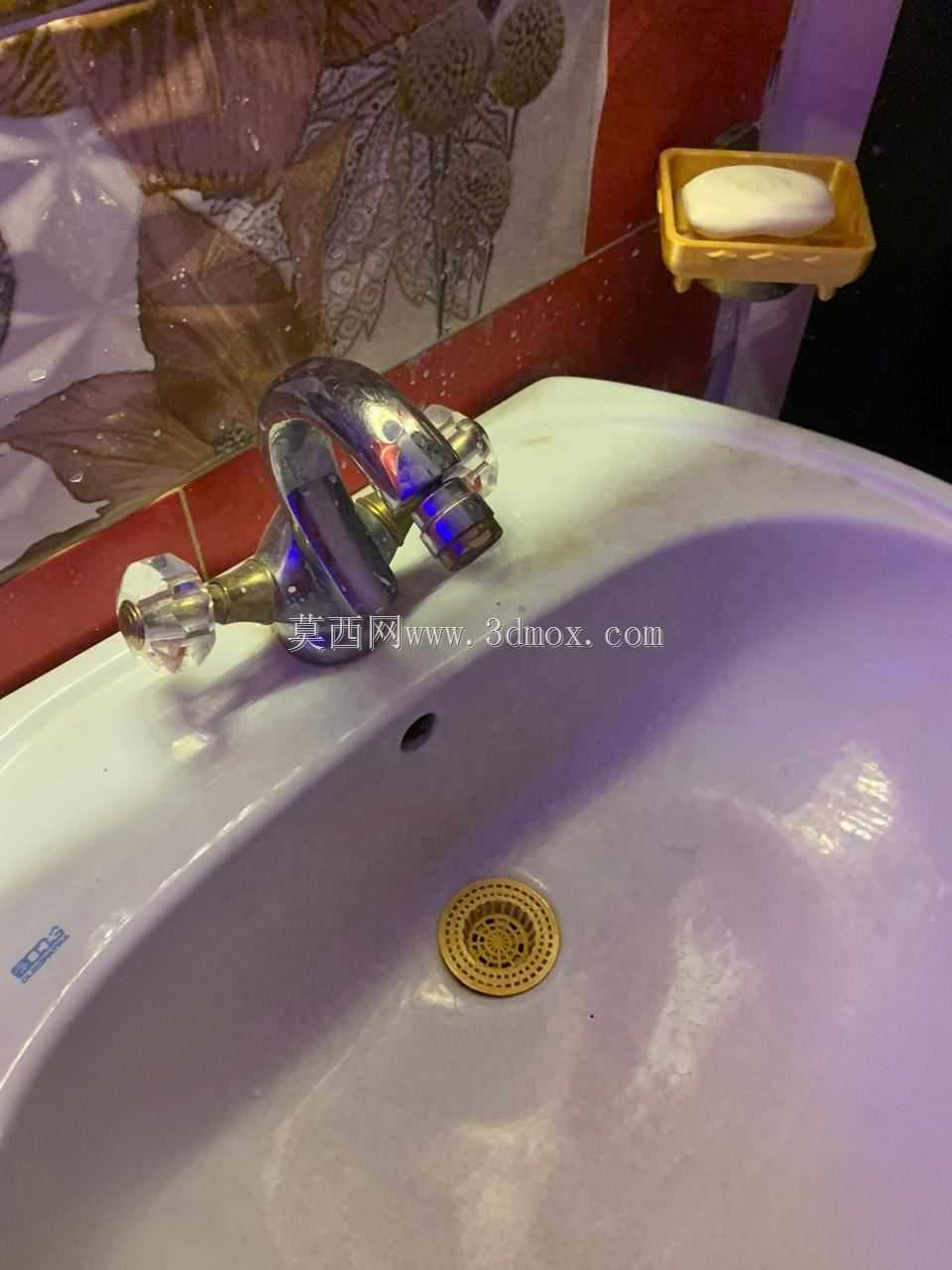

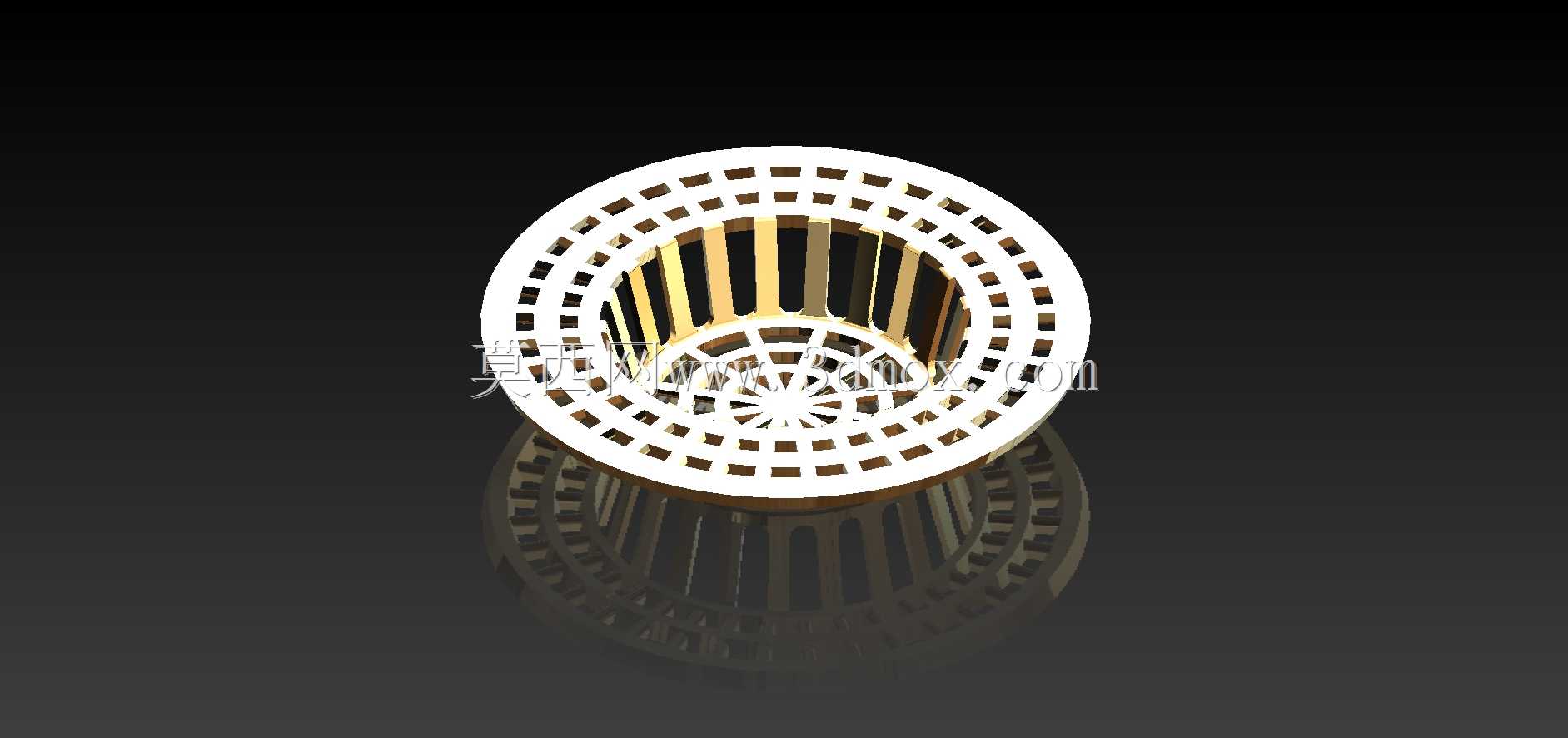

　　日常民用与商用排水场景中，毛发、纤维、硬质碎屑等杂物随水流进入排水管道后，极易在管道弯头、存水弯位置堆积堵塞，传统平面地漏格栅仅能拦截大体积杂物，细碎杂物仍会随水流进入管系，长期积累会大幅降低排水通流效率，甚至引发管道返水、异味散逸等问题，这类嵌入式滤篮结构正是针对平面格栅的拦截短板做的结构优化。从结构形态来看，该滤篮采用一体成型的圆筒加顶部法兰边的结构，顶部法兰边为带均匀镂空格栅的圆盘结构，格栅采用径向长条孔加周向环带分隔的布局，既保证了足够的通流面积，也能对落入排水口的大尺寸杂物做第一层拦截；圆筒侧壁采用竖向长条格栅排布，格栅间隙与顶部格栅保持一致，整体镂空占比超过60%，在保证结构强度的前提下最大化通流截面，避免滤篮自身成为排水阻力点。

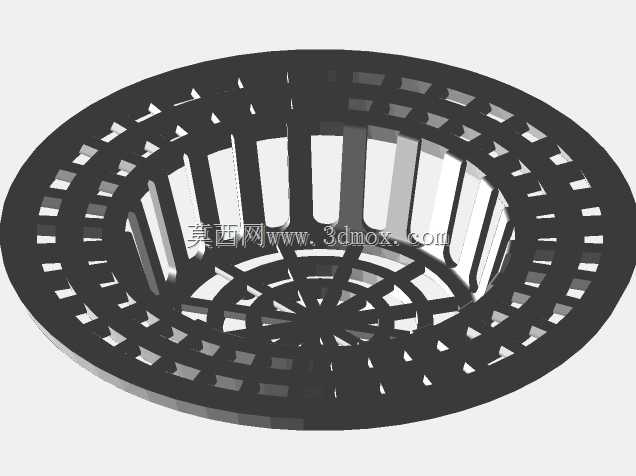

　　滤篮底部采用放射状格栅加中心定位结构，中心位置的实心凸台可适配排水口中心的定位凸柱，安装后滤篮不会因水流冲击发生偏移、侧翻，保证滤篮侧壁与排水口内壁的间隙均匀，避免杂物从侧边间隙逃逸进入管道。设计过程中首先要匹配常规圆形地漏的安装边界，顶部法兰边的外径需适配地漏基座的内嵌台阶尺寸，安装后法兰边完全落入台阶槽内，上表面与地漏基座表面齐平，不会凸起绊脚，也不会出现凹陷积污的问题；滤篮筒体的外径略小于排水口内径，单边预留1mm左右的安装间隙，既方便取放清理，也不会因间隙过大导致杂物漏过；筒体深度根据存水弯前的直管段长度确定，保证滤篮底部不会触碰管道内壁，预留足够的储污空间，日常使用中无需频繁清理。

　　从功能逻辑上，水流从顶部、侧壁的格栅进入滤篮内部后，杂物会被拦截在滤篮腔体内，水流则穿过格栅进入下方排水管道，相比平面格栅仅能在表面拦污，筒状结构的储污空间更大，拦截的杂物不会因为水流冲刷再次被带入管道，清理时只需将滤篮提出，倒出内部拦截的杂物后冲洗即可复位，无需拆卸整个地漏结构，维护操作十分简便。结构强度设计上，格栅的筋条厚度根据常用塑料材质的成型特性设置，PP材质注塑成型时筋条厚度控制在1.5-2mm，既不会出现注塑缩痕，也能保证日常踩踏、水流冲击下不会发生筋条断裂；周向的环向加强筋将竖向格栅、顶部径向格栅连为整体，提升整个滤篮的结构刚性，长期使用不会出现格栅变形、间隙变大的问题。

　　在实际应用场景中，这类滤篮不仅可用于家庭卫生间、阳台的地漏排水，也可适配商用厨房、公共卫浴间的大流量排水场景，针对厨房场景可适当缩小格栅间隙，拦截食物残渣、菜叶等杂物；针对卫浴场景可优化格栅边缘的圆角处理，避免毛发缠绕在筋条棱角处，降低清理难度。建模过程中需重点关注格栅的均匀排布，所有格栅间隙保持一致，避免出现局部间隙过大导致拦污失效，同时要做拔模斜度处理，方便注塑脱模，所有棱角位置做R0.5以上的圆角过渡，避免应力集中导致结构开裂，也能减少使用过程中毛刺划伤手部的风险。安装时无需额外紧固件，依靠顶部法兰边搭在地漏基座的台阶上即可完成固定，拆卸清理时直接提拉即可取出，没有复杂的连接结构，适配市面上绝大多数同规格的圆形地漏产品，替换成本极低。
