食品包装用铸造模具组件结构设计

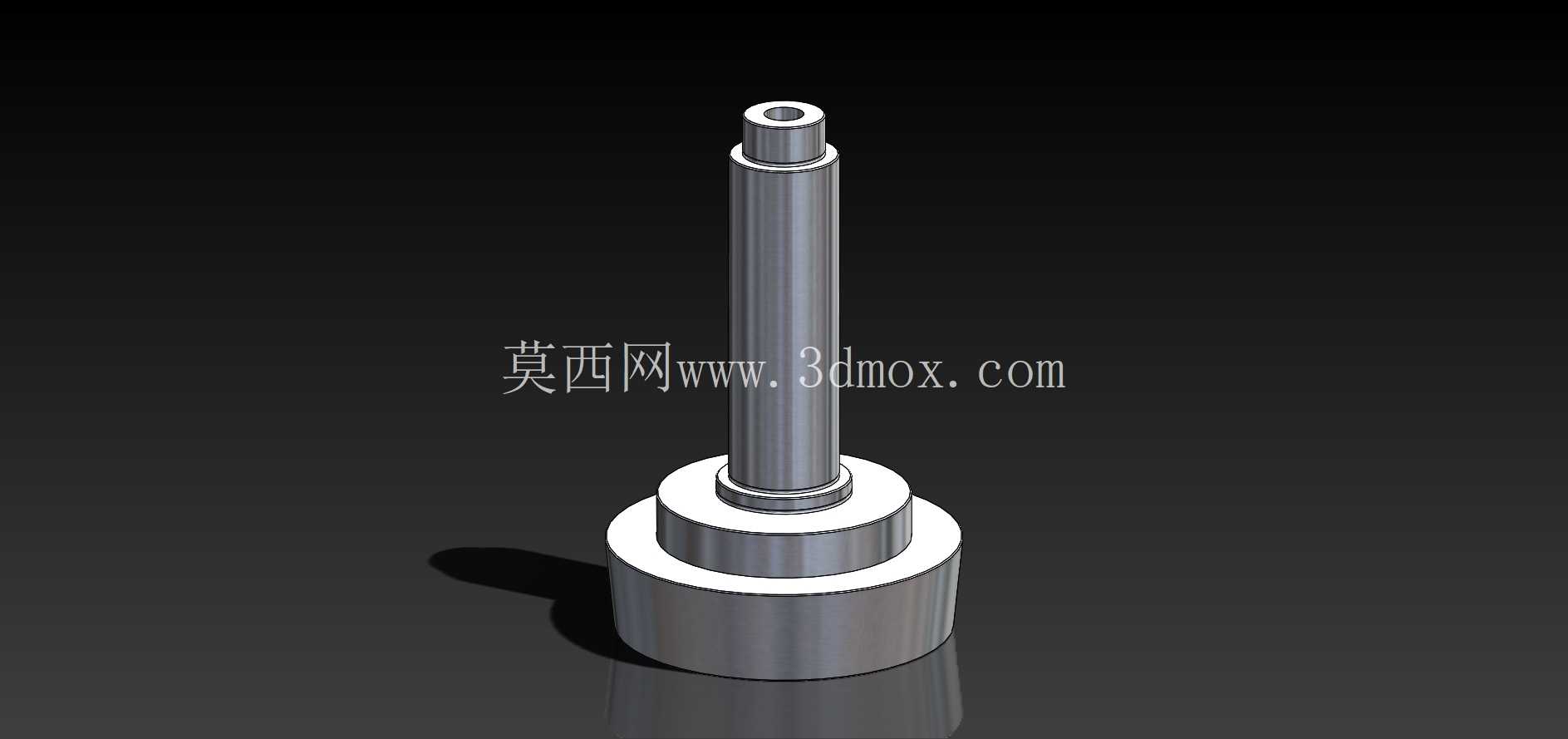

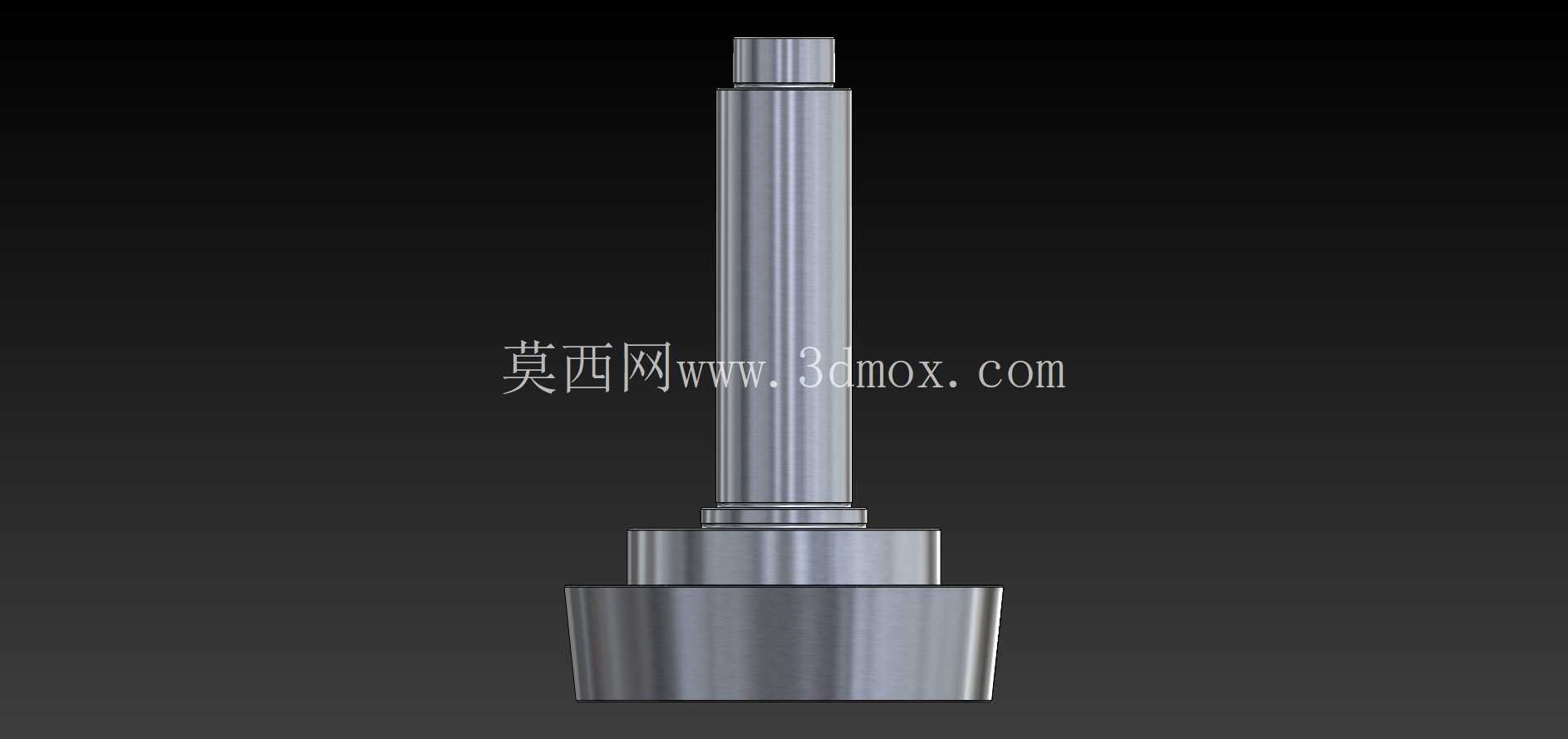

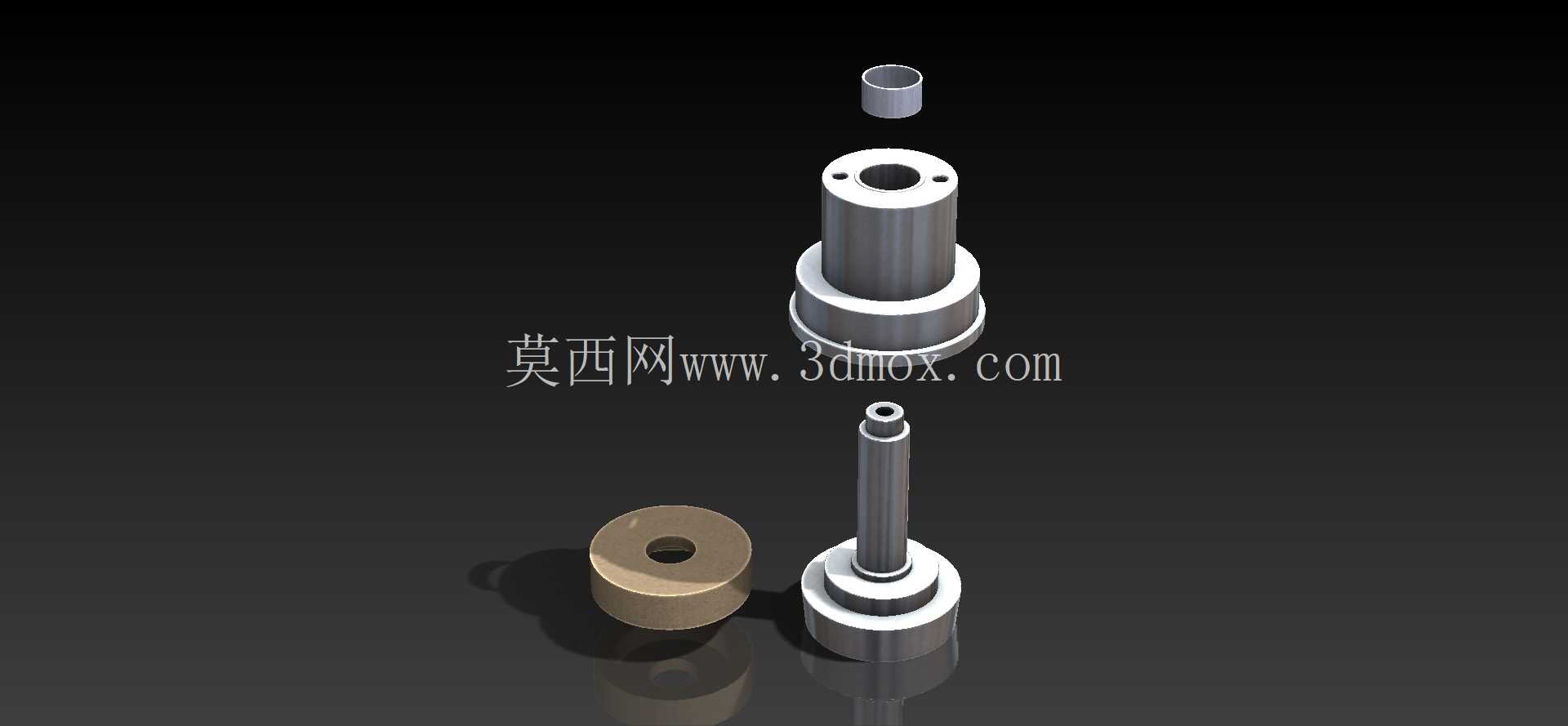

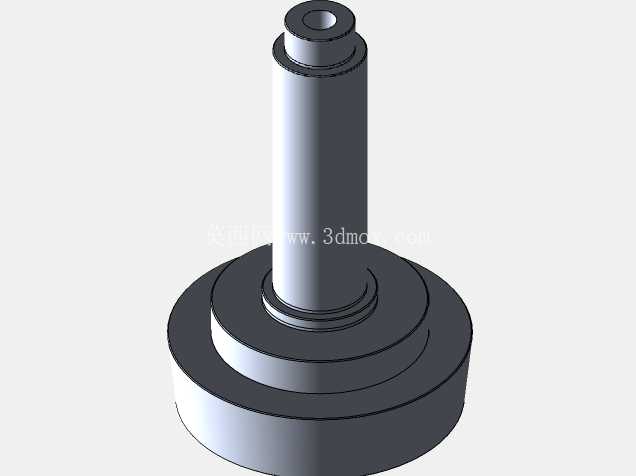

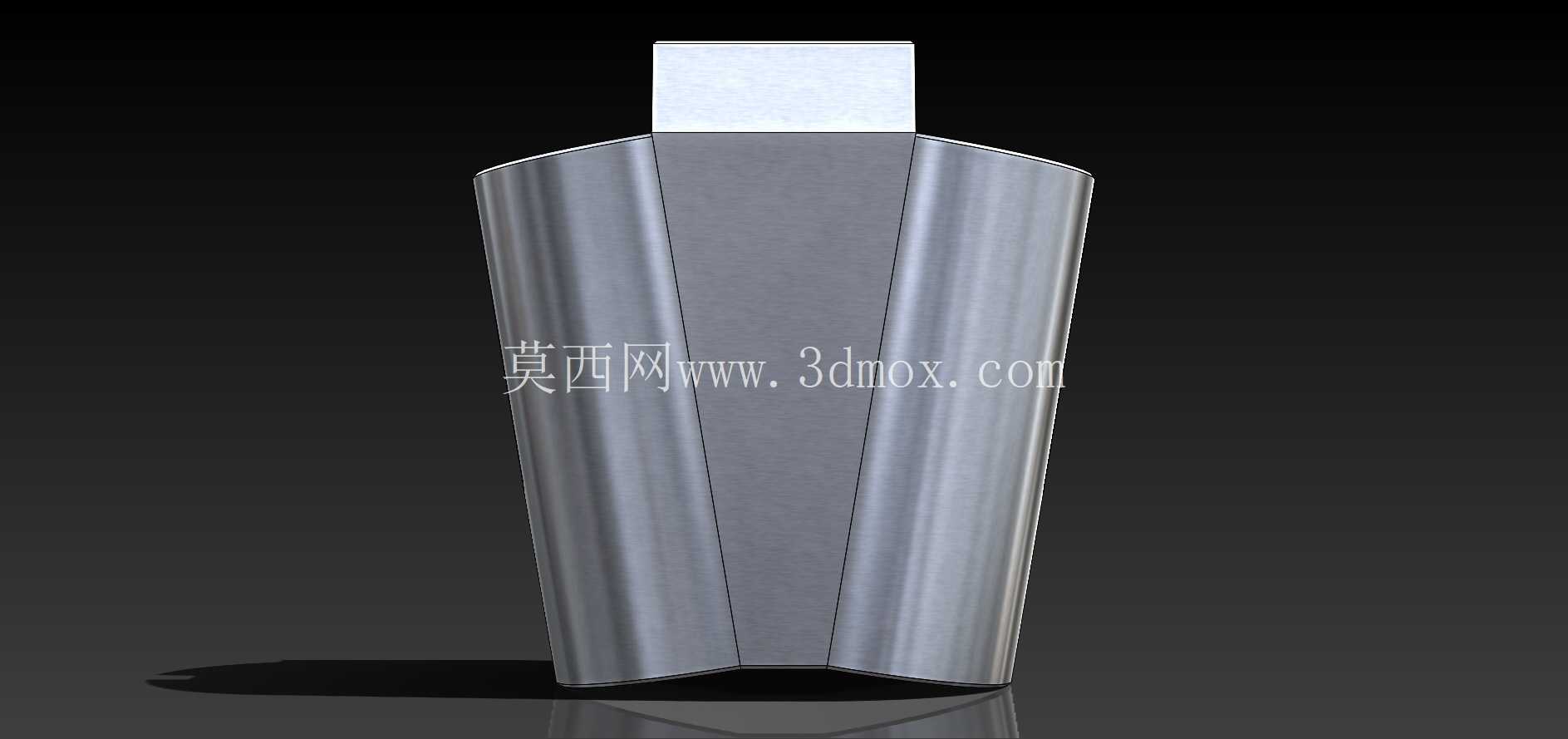

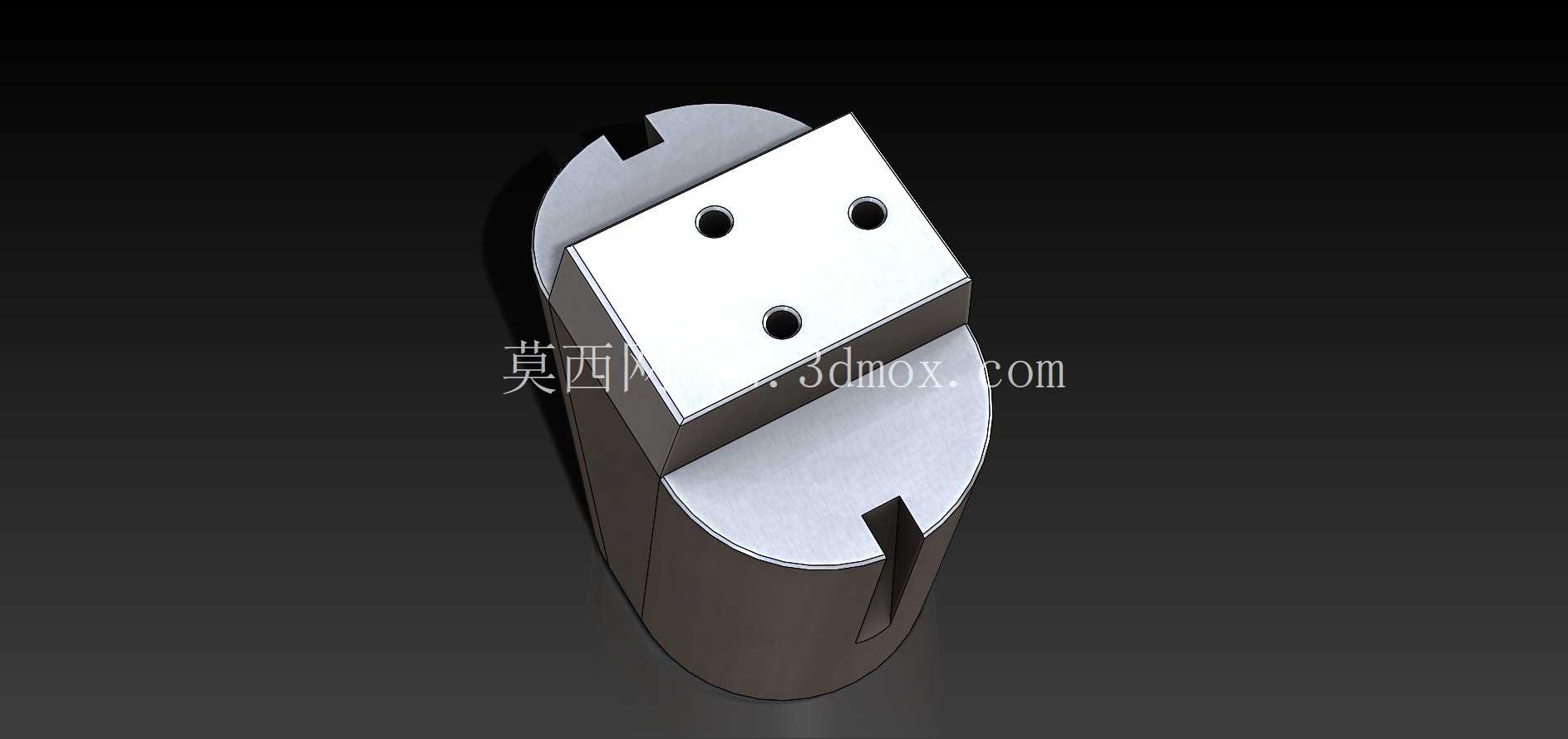

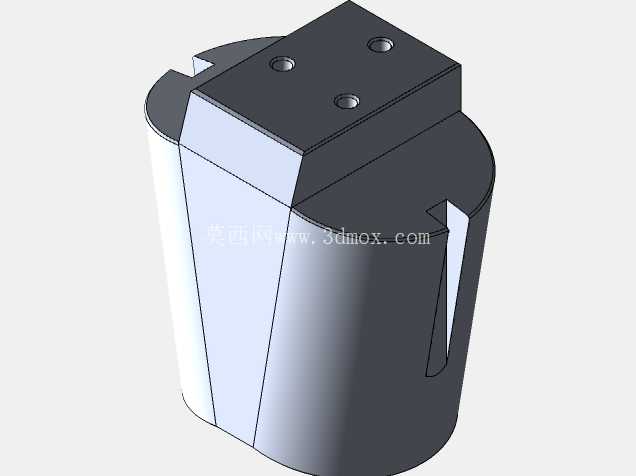

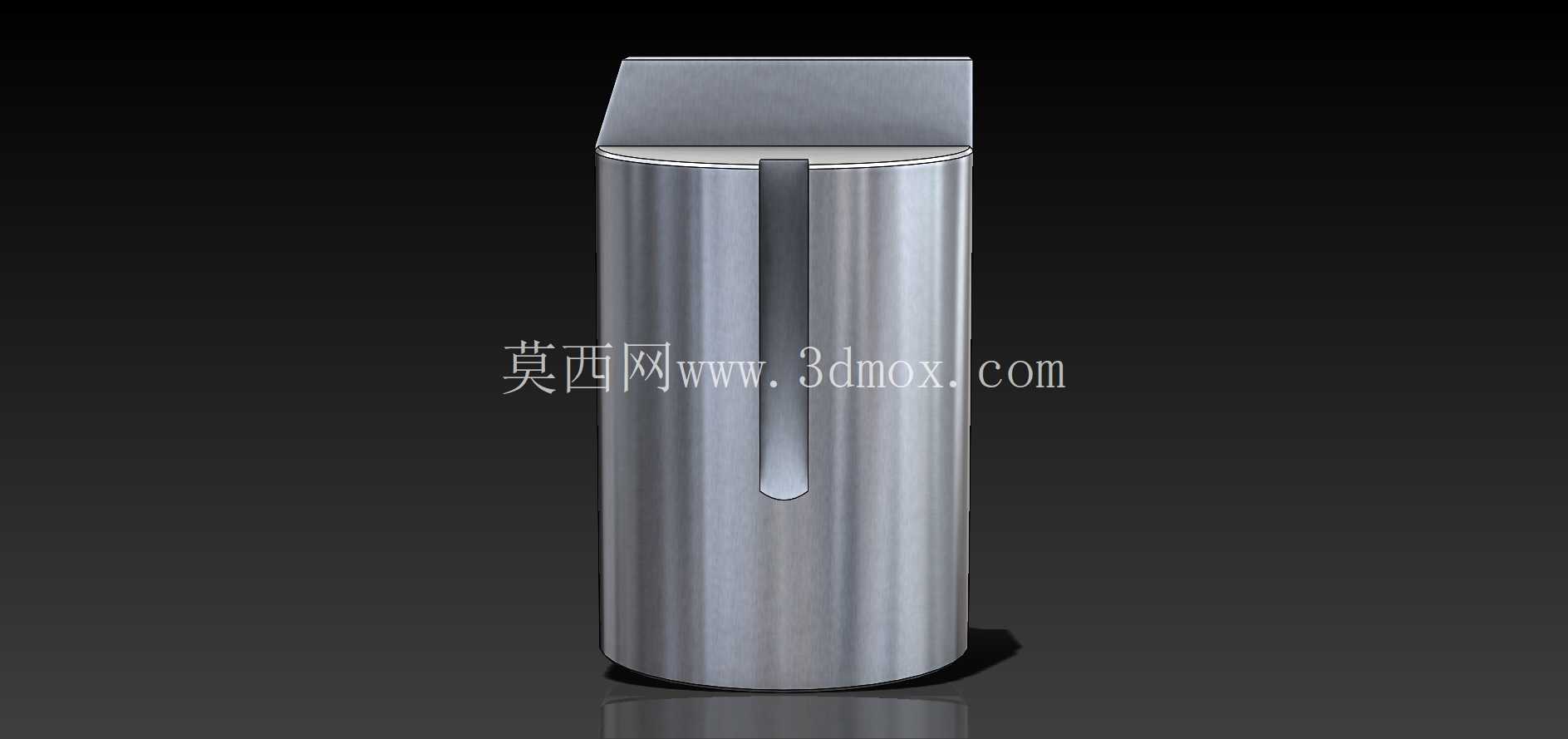

　　这套模具组件主要面向食品包装生产环节的成型工序，适配软质、半硬质包装材料的局部定型与封装工位使用，在立式包装机、给袋式包装设备的配套工装中，这类组件承担着包装材料热熔后定型、封口部位压合校准的核心作用，区别于常规注塑类模具，该套组件采用分体式组合结构，可根据不同包装规格的口径需求快速更换对应镶件，无需整体拆卸模架，大幅缩短产线换型的调试周期。从结构组成来看，整套组件包含导向轴、定位衬套、成型凹模、压合套四个核心零件，各零件间采用H7/g6的间隙配合公差，导向轴表面做了硬质氧化处理，长期往复运动的磨损量可控制在0.02mm/100万次行程以内，适配包装设备每分钟80-120次的往复作业频率，不会出现卡滞、定位偏移的问题。设计阶段优先考虑了食品生产场景的卫生要求，所有与包装材料接触的零件表面均做了镜面抛光处理，粗糙度达到Ra0.8，无卫生死角，日常生产结束后可直接用高压温水冲洗，不会残留物料残渣，符合食品接触部件的卫生设计规范。安装边界方面，整套组件的最大安装外径为42mm，导向轴总长度为78mm，底部固定端采用M6内六角螺丝锁紧，可直接适配市面上多数常规立式包装机的封口工位安装孔位，无需额外加工转接板，降低设备改造的成本。

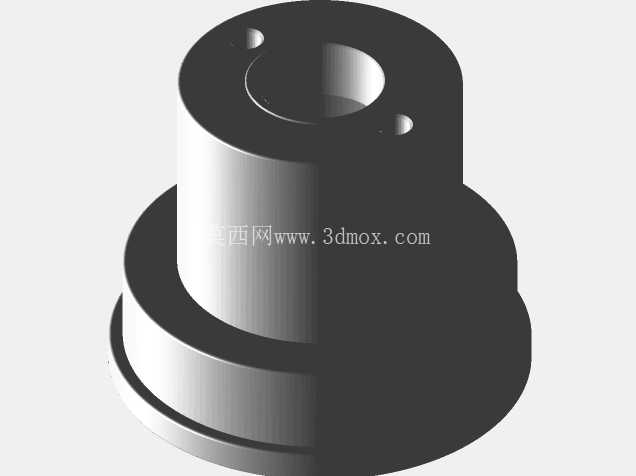

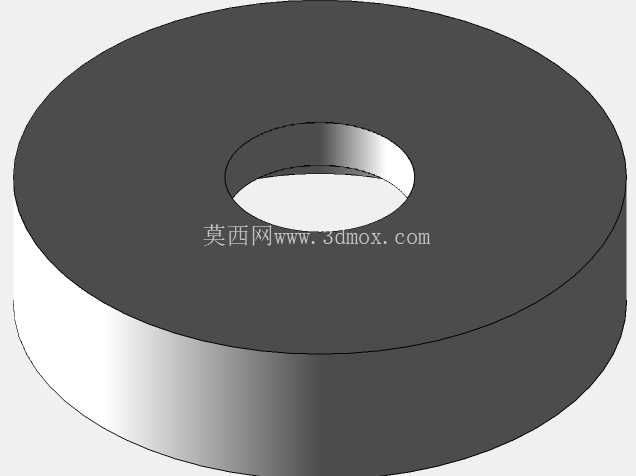

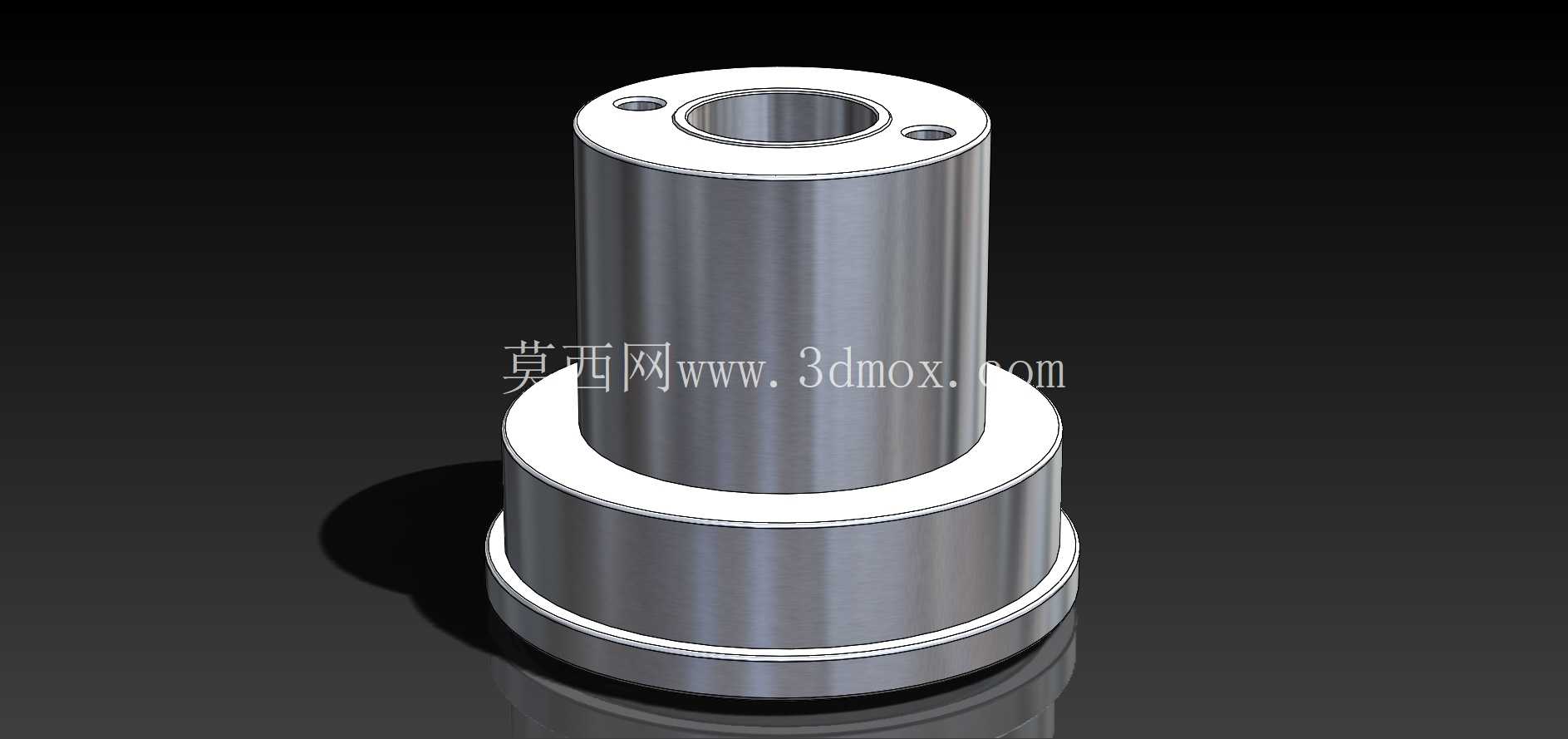

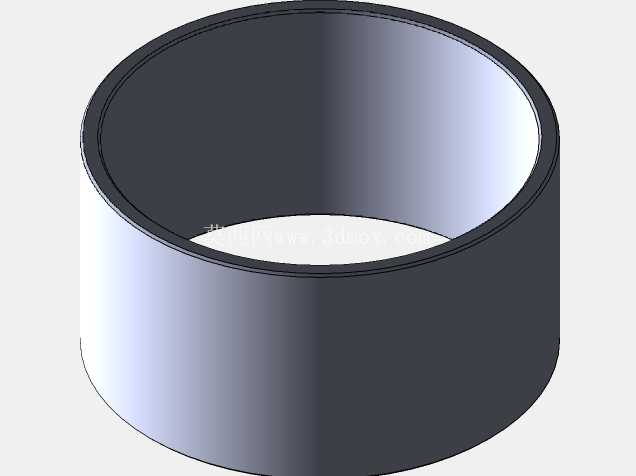

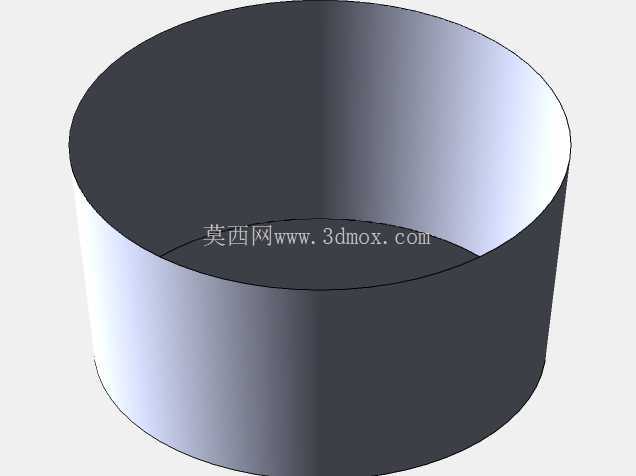

　　成型衬套的内孔直径可根据需求更换，当前配置适配12mm口径的小容量包装，比如酱料包、粉剂条包的封口成型，更换不同内径的衬套即可覆盖6mm-20mm口径的包装生产需求，衬套与模座的配合采用锥面定位，更换后重复定位精度可达0.01mm，不会出现封口偏心、压合错位的问题。压合套的端面设计了0.5mm的让位槽，压合过程中可让包装材料的热熔层均匀溢出，避免封口部位出现毛边、虚封的问题，同时压合行程设置了3mm的缓冲区间，配合设备的弹簧缓冲结构，不会因为硬接触导致零件崩边、包装材料被压穿。

　　在实际生产场景中，这类模具组件的损耗件主要是前端的成型衬套，分体式设计让衬套可以单独更换，相比整体式模具的维护成本降低60%以上，同时各零件的材质均选用440C不锈钢，淬火后硬度达到HRC58-62，具备良好的耐磨性与抗腐蚀性能，可适应食品生产环节偶尔接触弱酸、弱碱物料的使用环境，不会出现生锈、镀层脱落污染包装物的问题。导向部位设计了内置的储油槽，可填充食品级润滑脂，长期运行无需频繁加注润滑油，避免润滑油渗漏污染包装材料，符合食品生产的安全要求。

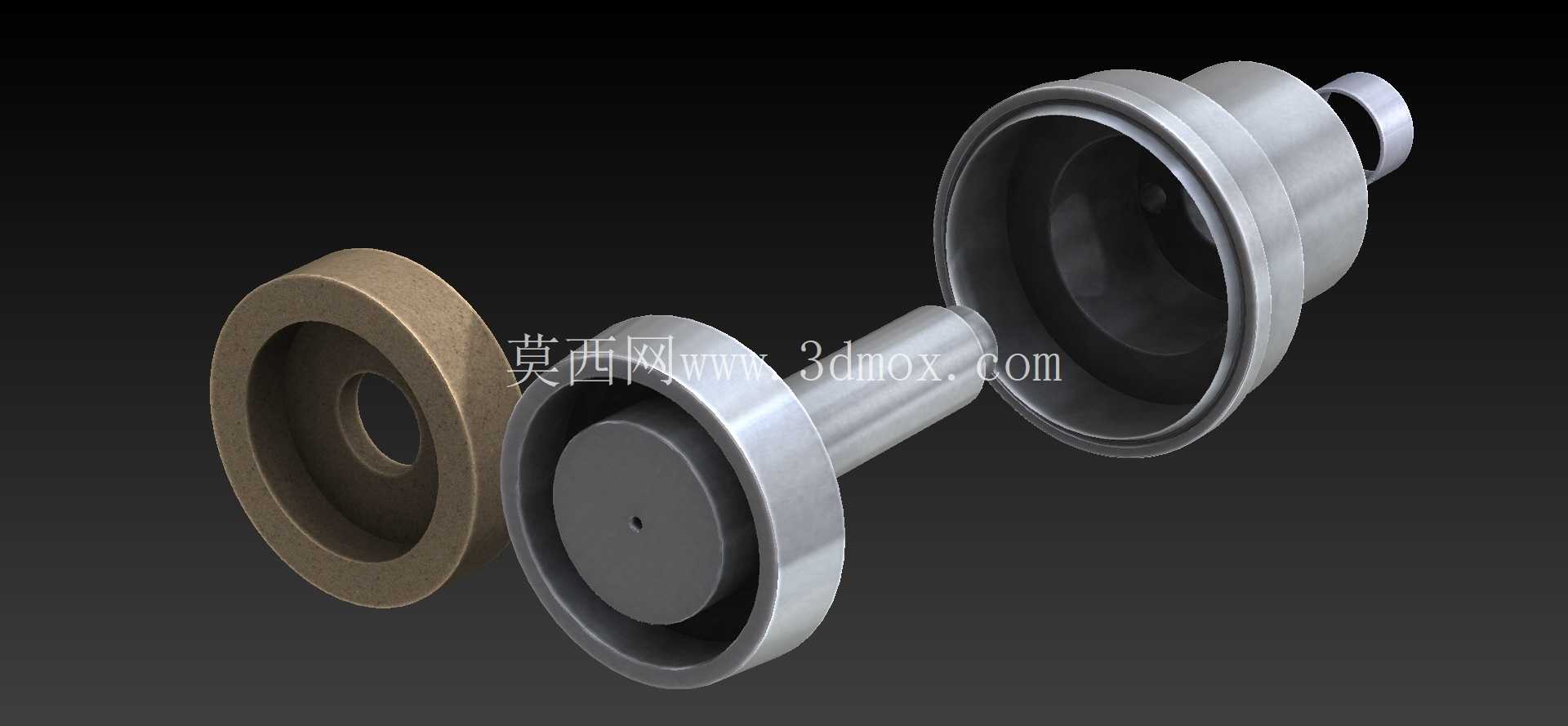

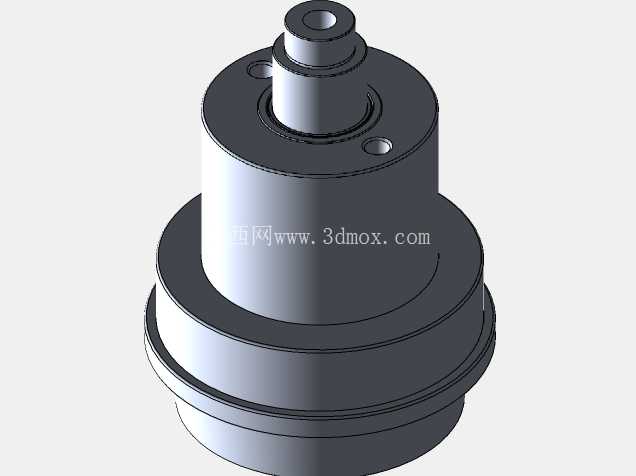

　　从装配逻辑来看，整套组件采用从上到下的装配顺序，导向轴穿过压合套与成型凹模的中心孔，底部通过锁紧螺母固定在设备的安装座上，压合套连接设备的驱动气缸，完成上下往复的压合动作，定位衬套安装在模架的上方，为包装材料的进给提供导向，避免包装膜在输送过程中出现偏移，保证每次压合的位置一致性。在调试过程中，仅需要调整压合套的下行行程，即可适配不同厚度的包装材料，行程调节精度可达0.1mm，对于厚度在0.08mm-0.2mm的复合包装膜都能实现稳定的封口压合，不会出现压穿或者封合不牢的问题。这套结构的设计没有采用复杂的冷却或者加热回路，而是适配设备本身的加热模块，压合套本身可传导热量，将加热模块的温度均匀传递到封口位置，温度差控制在±2℃以内，保证封口部位的热熔均匀，封合强度可达到材料本身强度的80%以上，满足运输、存储过程中的密封要求。针对食品包装生产中常见的物料粘模问题，压合套与成型衬套的表面都做了不粘涂层处理，即使接触带有糖分、油脂的物料，也不会出现粘料导致的封口拖丝、外观缺陷，减少生产过程中的次品率。
