抛光镍铬合金子母合页结构设计

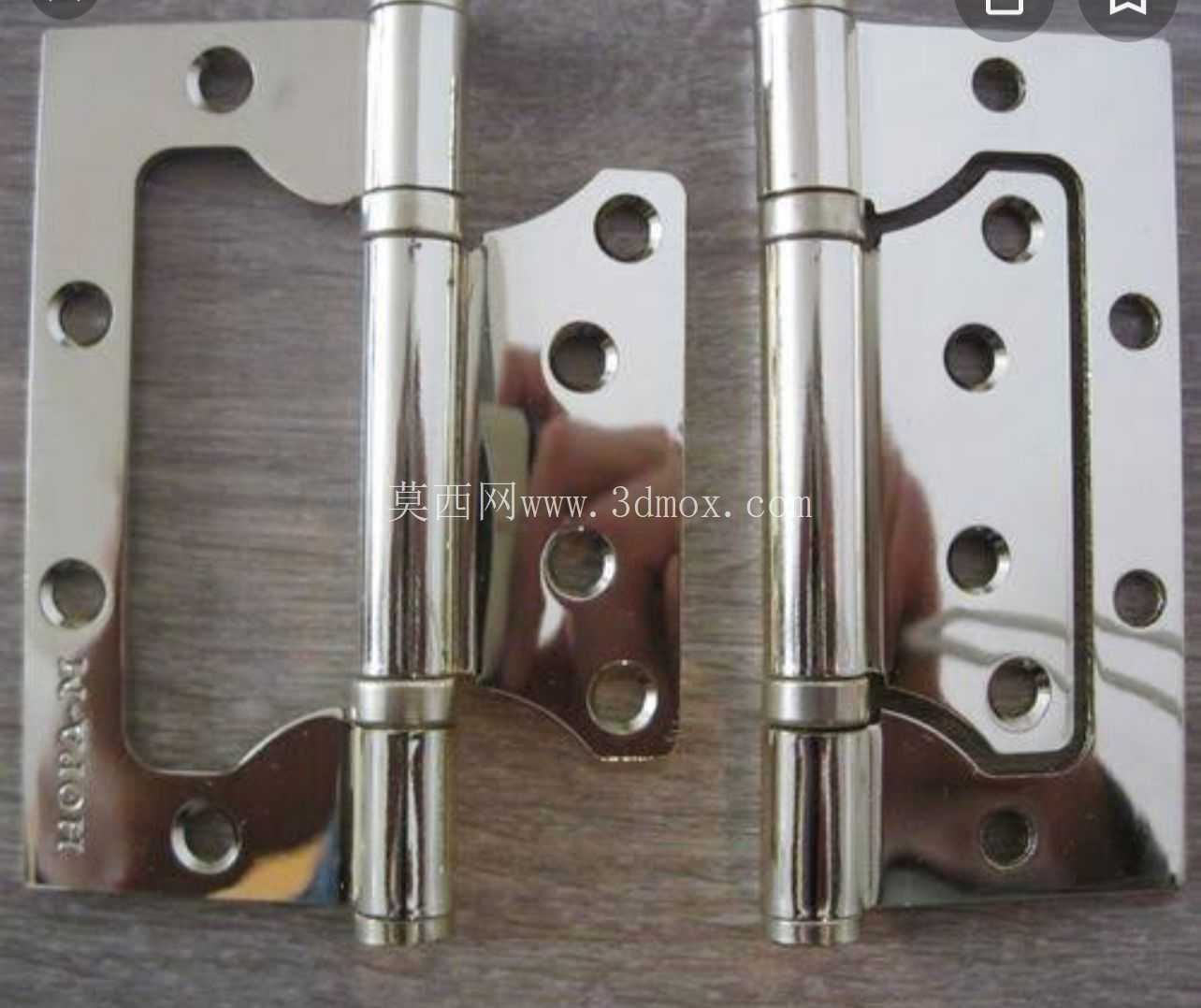

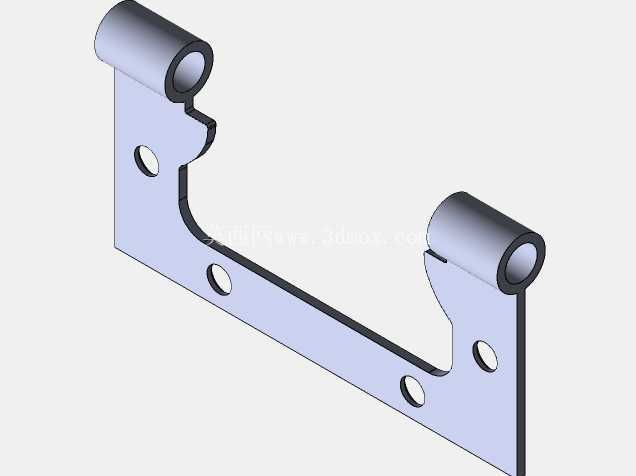

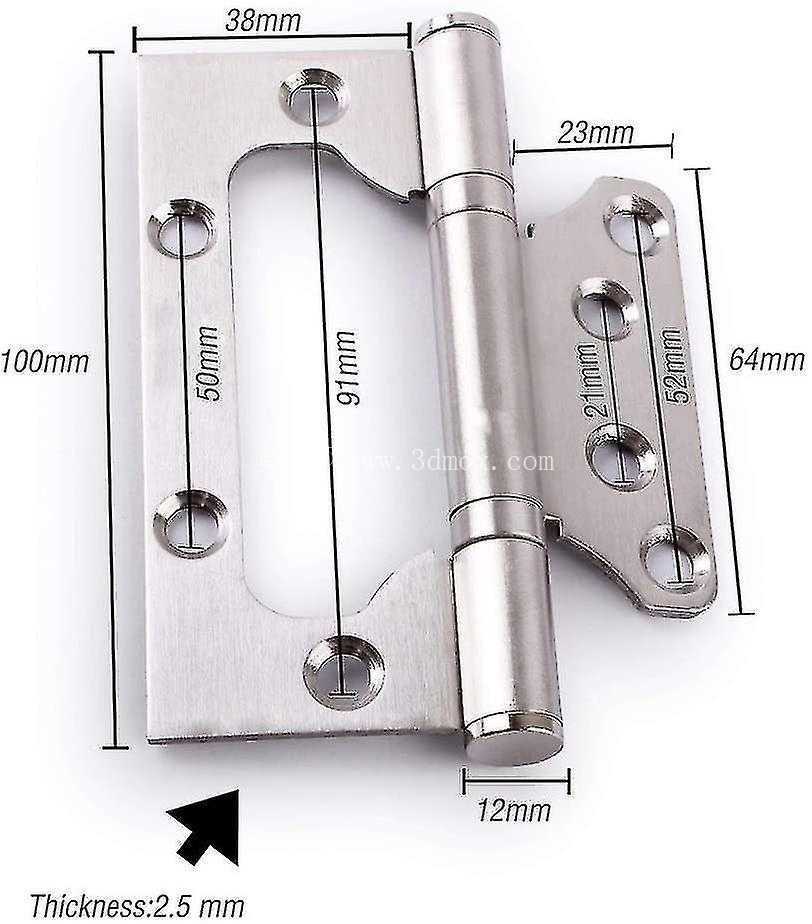

　　在室内门、轻型防火门、定制柜体门的装配场景中，这类免开槽的子母合页是替代传统平开合页的常用连接件，相比需要在门扇和门套上开出对应合页槽的普通合页，它的两片页板采用错位叠合结构，安装时无需对门扇、门套做铣槽加工，直接通过自攻螺丝固定即可，能大幅降低现场安装的工序复杂度，尤其适合成品门的快速装配、旧门更换合页的改造场景，避免开槽失误导致的门扇贴合不严、开合异响问题。从结构设计来看，这款合页采用抛光镍铬合金作为基材，表面经过镜面抛光处理，既具备足够的结构强度承受门扇的长期悬挂载荷，也能在潮湿的厨卫环境下抵抗锈蚀，减少日常使用中的维护成本。合页的转轴部分采用三段式同轴卷边结构，中间的转轴芯与页板卷边的配合间隙控制在合理范围，既保证门扇开合时转动顺滑无卡顿，也能避免间隙过大导致门扇长期使用后出现下垂错位的问题。从安装边界尺寸来看，合页展开总长度为100mm，固定在门扇侧的页板宽度为38mm，对应页板上的安装孔中心距为91mm，上下两端的安装孔距离页板边缘的距离为50mm，三个安装孔沿页板长度方向均匀排布，能将门扇的载荷均匀分散到固定螺丝上，避免单个螺丝受力过大出现松动。

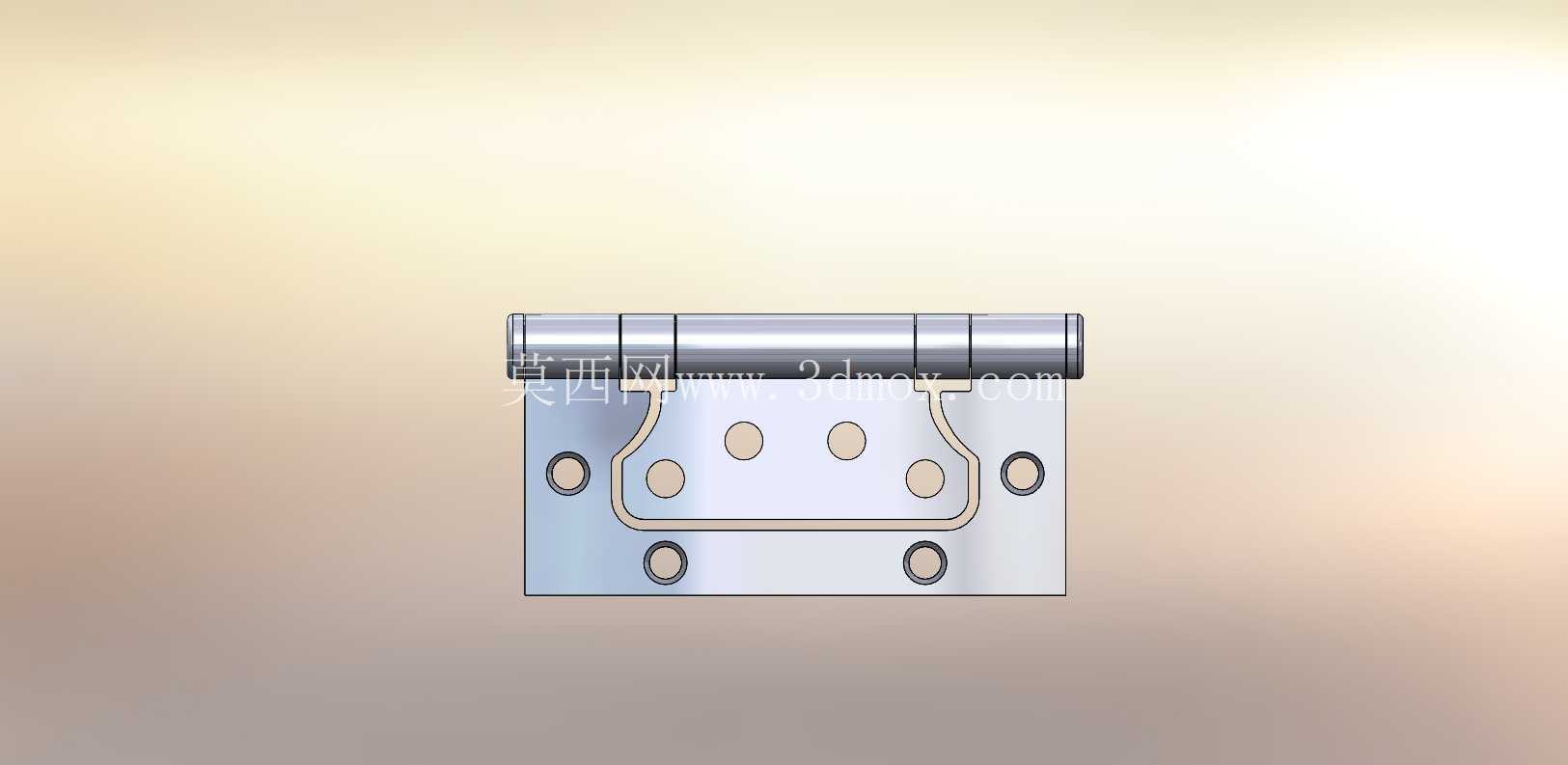

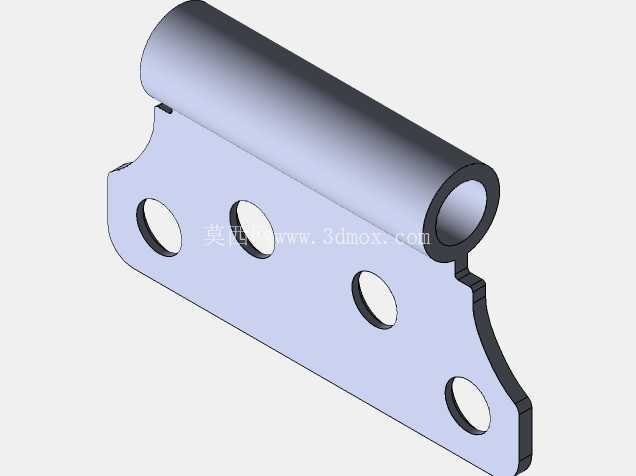

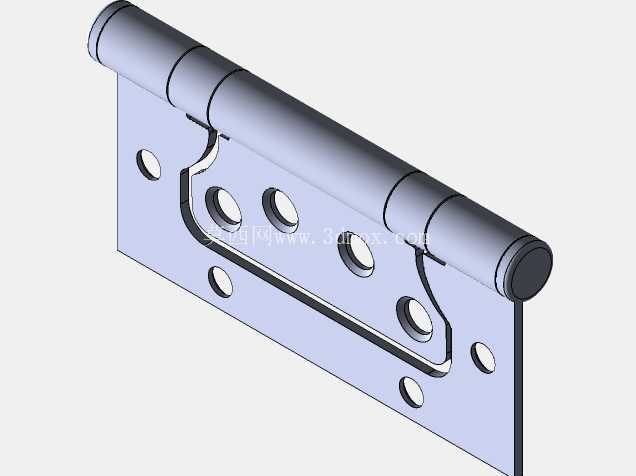

　　固定在门套侧的页板宽度为23mm，对应安装孔中心距为52mm，四个安装孔沿页板长度方向排布，和门扇侧页板的孔位完全错位，合页闭合时两片页板可以完全叠合，不会出现凸起干涉，闭合后合页的总厚度仅为12mm，和门扇、门套的贴合度更好，不会在门侧留下明显的缝隙。页板上的安装孔全部采用沉头孔设计，固定螺丝拧紧后螺丝头可以完全沉入孔内，不会突出页板表面，避免开合过程中螺丝头刮蹭门扇或门套表面。在实际选型应用中，这类尺寸的合页通常单扇门配置3片，分别安装在门扇上沿向下200mm、门扇中部、门扇下沿向上200mm的位置，能够稳定承载重量在40kg以内的实木复合门、模压门，满足常规室内门的开合使用需求。

　　设计建模过程中，需要重点保证转轴的同轴度公差，若三段卷边的同轴度偏差超过0.1mm，开合时就会出现阻尼不均、转动卡顿的问题；同时页板的折弯角度需要严格控制在90度，安装后才能保证门扇和门套的贴合缝隙均匀，不会出现门扇翘曲、关不严的情况。页板边缘全部做了R0.5mm的圆角处理，避免安装和使用过程中锋利的边缘划伤操作人员或用户，细节处理符合五金配件的安全设计要求。相比普通的不锈钢合页，抛光镍铬合金的表面硬度更高，长期开合摩擦下不容易出现划痕，表面光洁度保持时间更长，适配现代简约、轻奢等多种室内装修风格，不需要额外做表面喷涂处理，金属质感的外观可以和多数门锁、门吸的金属饰面搭配协调。

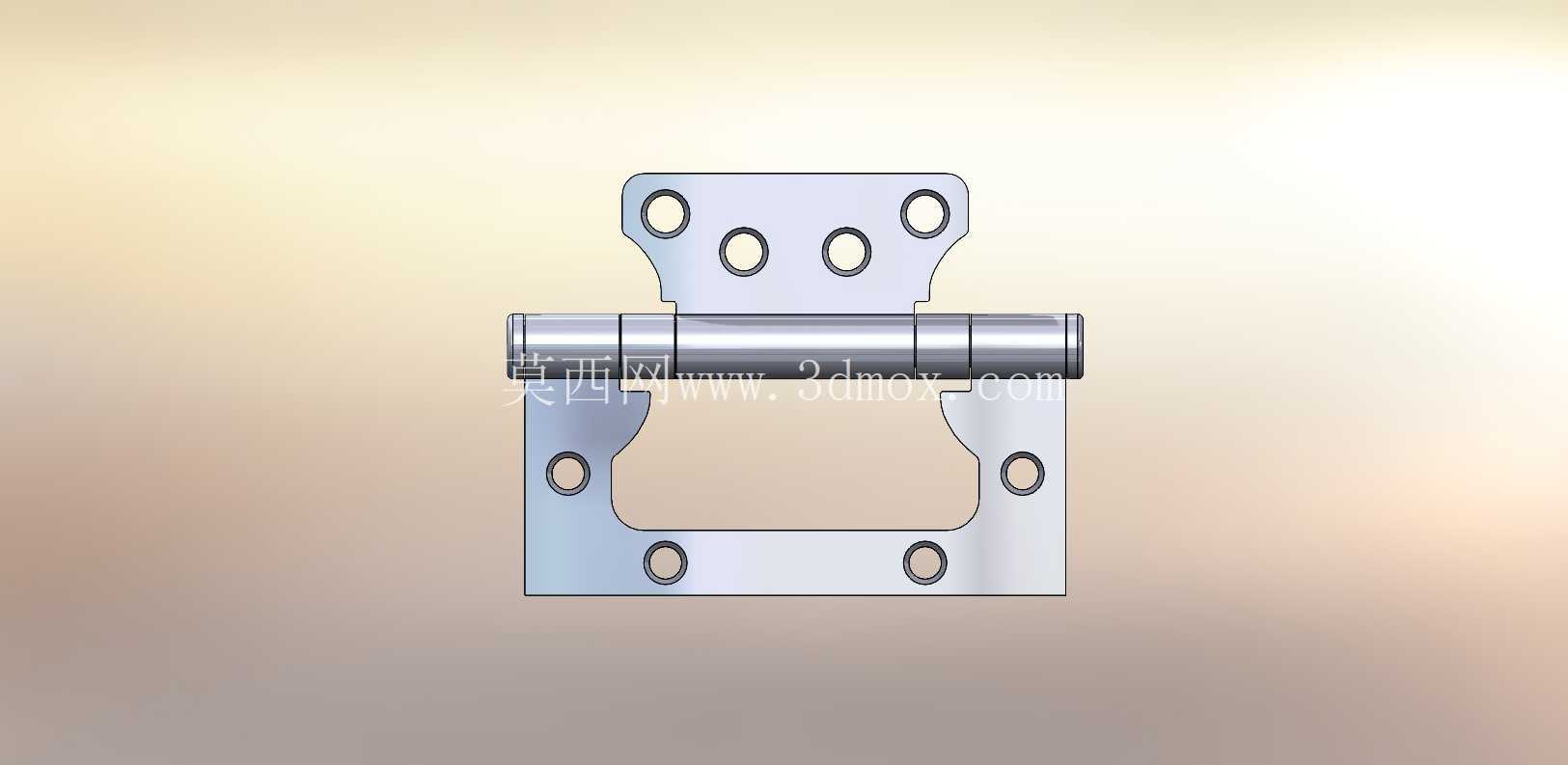

　　在建模时，除了要还原各个尺寸的安装边界，还需要模拟合页开合过程中的运动干涉情况，验证0-180度开合范围内两片页板不会发生碰撞，转轴部分的转动行程顺畅，同时要校核页板的受力变形情况，在门扇额定载荷下页板的最大变形量不超过0.2mm，保证长期使用不会出现结构变形导致的门扇下垂问题。这类合页的应用场景不局限于室内木门，在小型配电箱柜门、设备检修门、定制家具的翻板门结构中也可以根据载荷情况选型使用，只要安装面的平面度满足要求，不需要额外加工安装槽，就能快速完成装配，大幅提升装配效率。
