防水直流数显圆形电压表结构设计

　　这款圆形直流电压表的三维结构，完全围绕户外、车载、工业柜体这类存在溅水、凝露风险的电压监测场景做适配，日常做低压直流配电改造、户外储能设备集成、车载电器改装时，经常会遇到需要在狭小开孔位置加装电压显示单元的需求，传统方形表头要么开孔适配性差，要么防水等级达不到户外使用要求，这款表头的结构设计刚好填补了这类场景的选型空白。从实际用途来看，它主要承担4V到100V直流回路的实时电压数值显示，不需要额外外接分流元件或者辅助供电，直接并联在被测直流回路两端就能工作，省去了额外布线的麻烦，不管是电动车改装时的电池电压监测、户外光伏小系统的母线电压显示，还是工业控制柜内的直流支路电压巡检，都能直接适配。

　　功能特性上，表头前端采用红色数码管做数值显示，红色发光波长在强光环境下依然有足够的辨识度，哪怕是户外阳光直射的安装位置，操作人员站在1米外也能清晰读取数值；前端面板做了密封结构设计，配合后端的螺纹锁紧安装方式，安装完成后前端面可以达到IP65左右的防护能力，能够阻挡日常的雨水飞溅、柜体凝露滴水，不会因为水汽侵入导致内部电路短路。设计思路上，整体结构没有做多余的异形造型，前端显示面为正圆形，显示区域居中布置，数码管下方蚀刻电压单位标识，不需要额外粘贴铭牌，避免长期使用后铭牌脱落、标识模糊的问题；表头主体中段做外螺纹结构，配套锁紧螺母实现面板式安装，不需要额外打螺丝固定，安装时只需要在安装面板上开出对应直径的圆孔，将表头从正面穿入，在背面拧上锁紧螺母就能完成固定，安装效率比传统螺丝固定的方形表头高很多，后期维护更换时也不需要拆卸周边其他元件。

　　外形尺寸与安装边界方面，表头前端的六角限位结构是设计里很实用的细节，穿入安装孔之后，六角面可以卡在安装面板正面，拧紧背面螺母的时候表头不会跟着转动，不需要额外用工具固定前端就能完成锁紧；后端的接线部分做了内缩处理，接线完成后导线不会突出到安装空间之外，对于安装深度有限的薄壁柜体、设备外壳来说，不会出现后端顶到内部元件的问题；螺纹段的长度适配1到5毫米厚度的安装面板，不管是薄金属外壳、塑料面板还是较厚的绝缘板材，都能通过锁紧螺母实现可靠压紧，配合前端的密封胶圈，压紧后可以实现面板正面的防水密封。

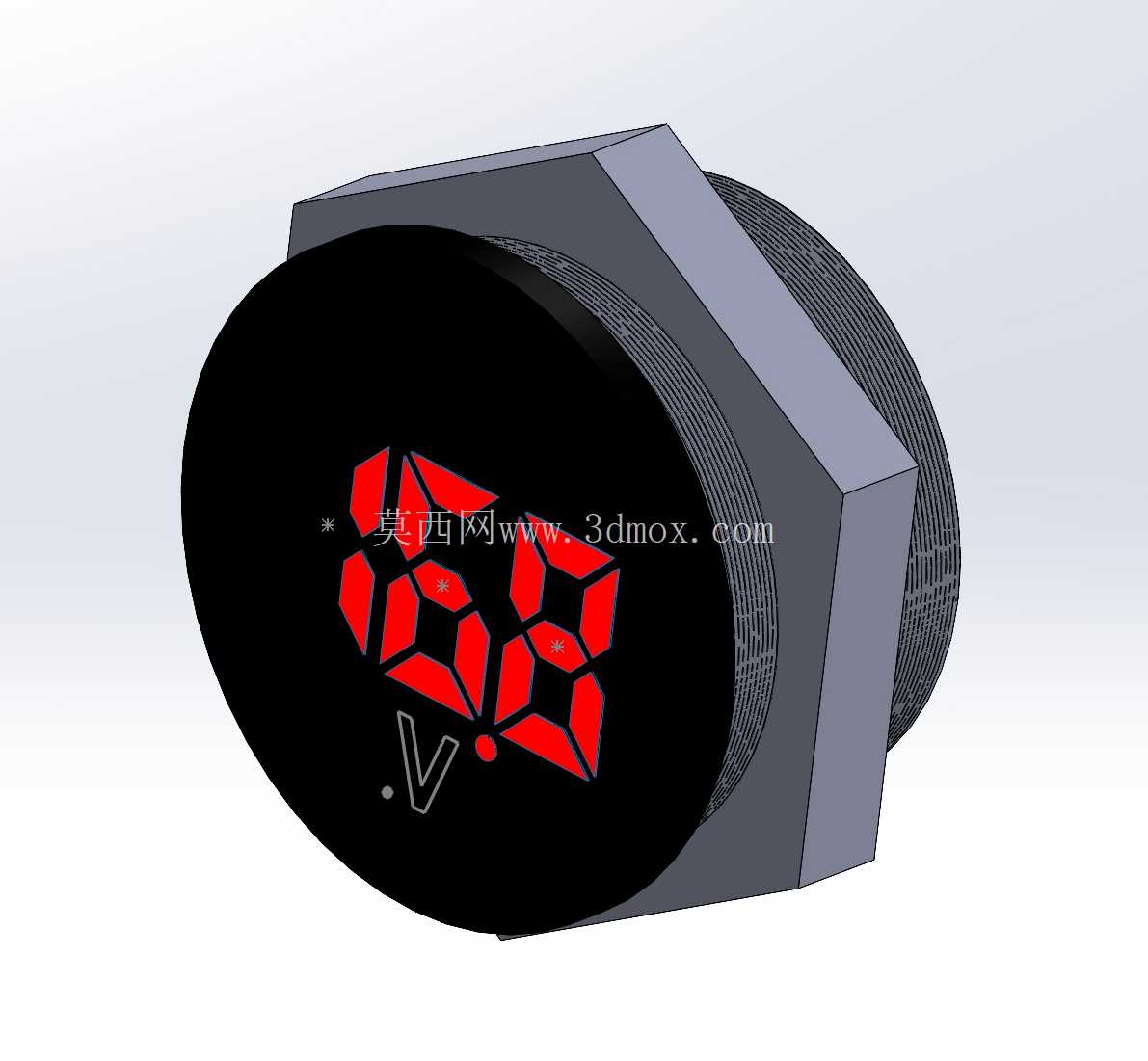

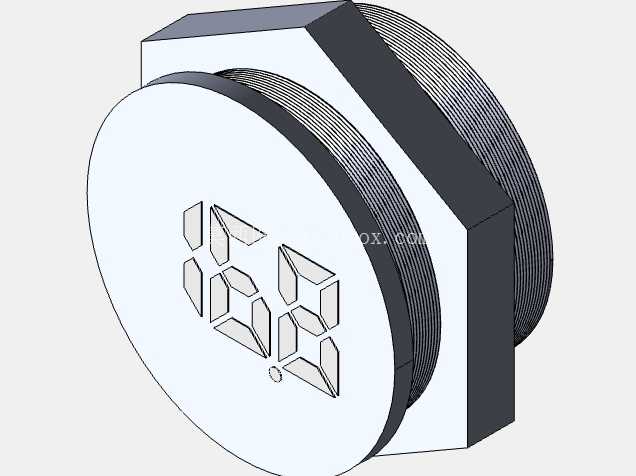

　　做结构建模的时候，特意把数码管的显示角度、前端面板的遮光倒角做了还原，遮光倒角可以避免侧面环境光在显示面板上形成反光，进一步提升数值读取的清晰度；六角结构的对边尺寸做了标准化设计，安装时可以用普通开口扳手直接卡住，不需要定制专用工具，现场安装的适配性更强。这类圆形表头相比传统方形表头，在圆形开孔的设备上安装时不会出现边角漏缝的问题，很多改装类设备、圆形仪表柜的面板上，开圆孔的加工难度比方孔低很多，普通开孔器就能完成加工，不需要用到铣削设备，现场改造的时候用手电钻配开孔器就能完成安装孔加工，大幅降低现场施工的难度。内部结构的排布上，显示电路板和采样电路做了分层布置，整体轴向长度控制得很短，不会占用过多的设备内部空间，对于内部空间紧凑的小型设备、便携储能装置来说，不会因为加装电压显示单元而需要额外扩大设备内部容积。
