方形轴流散热排气扇结构设计

　　这款方形轴流排气扇的结构设计，首先要匹配的是机柜、小型电气舱、密闭设备腔体这类对安装空间有严格限制的应用场景，日常在工业控制柜内部散热、小型电源模块舱室排风、家用厨卫局部换气这类场景里，这类结构的扇体是最常用的通风部件，核心作用就是通过定向气流带动，把腔体内积聚的热空气、悬浮潮气、异味或者微量烟尘直接排到外部空间，避免密闭空间内热量堆积导致电子元件降频、绝缘件受潮老化，或是异味长期滞留影响使用体验。

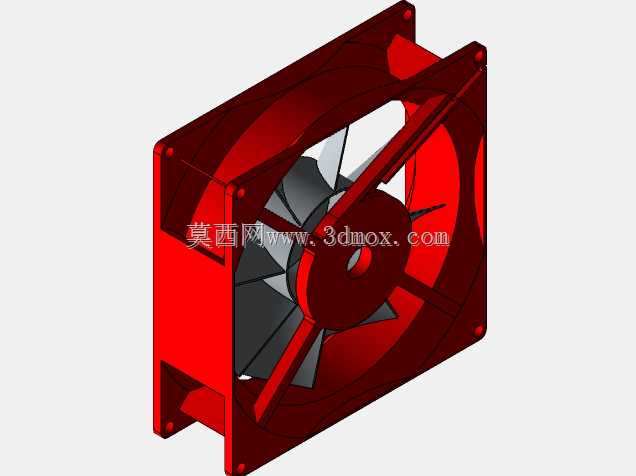

　　从实际功能落地的角度看，这款扇体采用外框一体式方形结构，区别于圆形管道扇的安装逻辑，方形外框的四个角预留了标准安装孔位，安装时不需要额外做圆形转方形的转接法兰，直接通过螺丝就能固定在预制的方形安装开口或者机柜侧板上，安装边界的容错率更高，常规同规格120mm边长的方形扇，安装孔中心距控制在105mm左右，外框厚度38mm，刚好适配市面上标准机柜的侧板预留安装位，不需要额外对安装面做裁切修改，替换旧件的时候也能直接对位安装，减少现场施工的调整工作量。

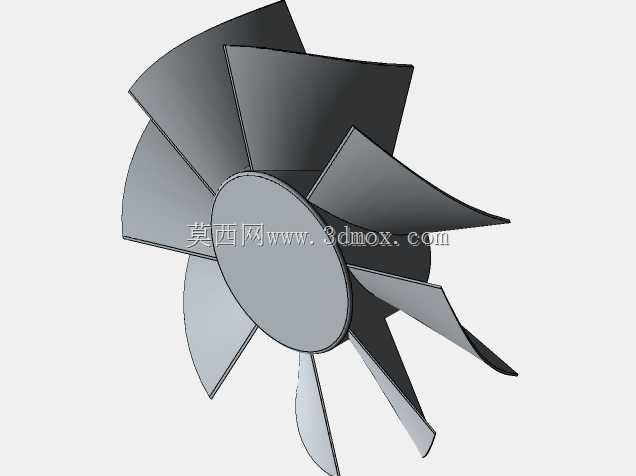

　　扇叶部分采用七片后倾式曲面叶片设计，这个设计思路是平衡风量与运行噪音的结果，相比少叶片的结构，多片曲面叶在相同转速下能切割更均匀的气流，减少叶片边缘的涡流紊流，运行时的风噪更低，同时叶片的曲面弧度经过气流走向优化，进风侧做了圆弧导角处理，气流进入叶道的时候不会产生突兀的截面变化，出风侧的叶片尾缘做了切角处理，能打散叶片尾部的脱流涡，进一步降低气动噪音，适合对噪音有要求的电气设备舱、居家环境使用。外框内部的支撑筋采用十字交叉布局，中间的电机安装座和外框通过四根加强筋连接，筋位的厚度控制在3mm，既保证足够的结构强度，避免运输或者安装过程中受力导致电机座偏移，又尽可能减少筋位对气流的阻挡，降低风阻损失。

　　外框的进风侧和出风侧都做了1mm的凸边结构，安装时凸边可以卡在安装面板的外侧，起到定位作用，同时配合密封胶条就能实现安装面的密封，避免腔体内的气流从安装缝隙短路回流，保证排风效率。电机部分采用内嵌式安装在中心座内，中心座的外表面做了导流锥造型，气流碰到中心座的时候会顺着锥面平滑流向叶片间隙，不会在中心座正面形成滞流区，减少风压损失。实际选型使用的时候，这类结构的排气扇可以根据需求匹配不同转速的电机，高转速版本适合发热量大的工业机柜散热，低转速版本适合居家厨卫的日常换气，外框采用阻燃ABS材质注塑成型，绝缘性能满足电气设备的安全要求，同时材质本身耐潮耐轻度腐蚀，在厨卫这种有一定潮气的环境里也能长期使用不会出现锈蚀问题。

　　在结构建模的过程中，需要特别注意几个配合边界：首先是叶片和外框内壁的间隙，要控制在1.5-2mm之间，间隙太大会导致叶尖漏风，降低排风效率，间隙太小则容易因为注塑件的变形公差导致叶片刮擦外框，产生运行异响甚至卡滞；其次是安装孔的沉头深度，要匹配M4螺丝的沉头尺寸，保证螺丝锁紧后头部不会突出外框表面，影响安装贴合度；还有电机座的内孔尺寸公差，要和选用的标准电机外径做过渡配合，既方便装配时压入，又不会因为间隙太大导致电机运行时产生振动噪音。另外，外框底部预留的走线槽结构，可以让电机的供电线从框体内部引出，不需要额外在安装面上开走线孔，进一步简化安装流程，走线槽的边缘做了圆角处理，避免穿线的时候刮破电线绝缘层，提升使用安全性。

　　从气流组织的角度看，这款排气扇的直吹式轴流结构，风阻小、风量大，适合短距离的定向排风，不需要接复杂的通风管道，直接安装在排风位就能实现空气置换，当腔体内存在蒸汽或者潮气的时候，持续的气流带动可以把潮气直接排出，避免腔体内壁凝露导致霉菌滋生或者金属部件锈蚀，这也是这类排气扇在厨卫、电气柜这类场景里被广泛应用的核心原因。建模过程中所有的壁厚都保持均匀，避免注塑生产时出现缩痕、变形等问题，外框的转角处都做了R2的圆角过渡，既减少应力集中提升结构强度，也能避免安装时锐角划伤操作人员。
