弹片冲压成型工装整体结构设计

这套弹片冲压成型工装，主要面向电子接插件、低压电器、精密阀门组件里的接触弹片批量生产场景，这类弹片普遍厚度在0.1-0.8mm之间，多采用锡磷青铜、不锈钢带材作为原料，对成型后的弧度一致性、回弹量控制、毛刺高度有极高要求，一旦尺寸偏差超过0.02mm，就会出现接触不良、弹力不足、装配卡滞等问题，直接影响终端产品的电气连接可靠性。

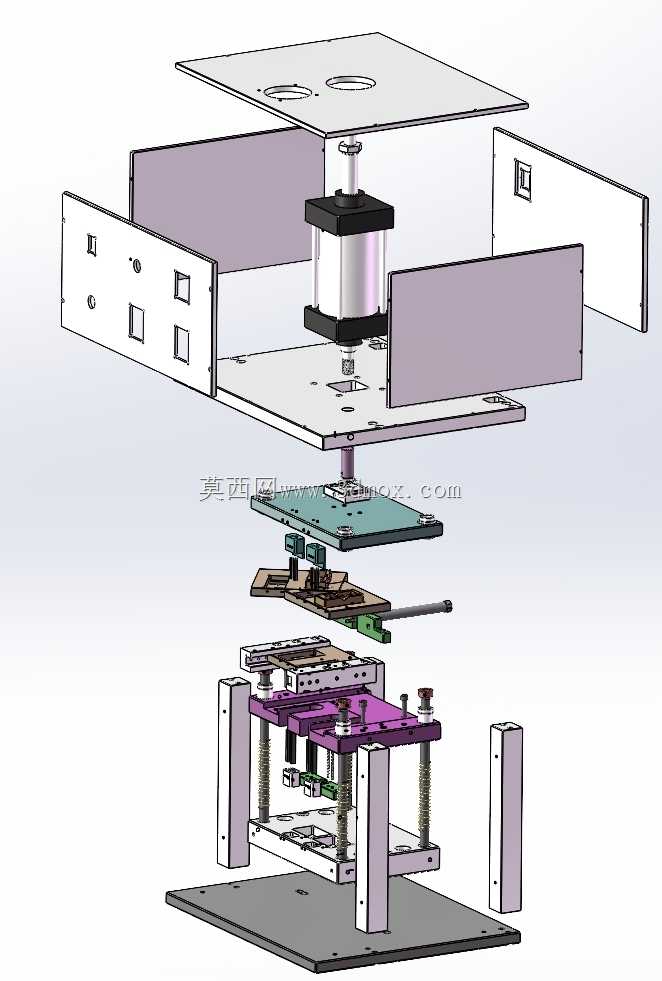

从结构分层来看，整套工装采用四柱导柱导向的模架基础，上模部分集成了冲裁凸模、成型折弯块、卸料板组件，下模部分对应设置凹模镶块、浮料销、顶出机构，中间还设置了多工位级进的送料导向槽，配合自动送料机可以实现带料从开卷、冲定位孔、冲外形、预折弯、终成型、落料的全工序连续作业，不需要人工周转半成品，单工位节拍可以控制在1秒以内，适配中小吨位的开式压力机安装使用。

设计过程中首先考虑的是弹片的回弹补偿，因为薄料冲压的回弹量受材料硬度、折弯半径、冲压速度影响波动很大，所以在成型工位的折弯块上做了2-5度的补偿角，同时在折弯压线位置预先压出0.05mm深的压线筋，破坏材料表面的应力集中层，把成型后弹片的自由角度公差控制在±1度以内，避免后续还要增加人工整形工序。导向部分采用可拆卸的导柱导套配合，导套内部设置了储油槽，长时间连续冲压时不需要频繁加注润滑油，同时导柱的安装位置做了偏置设计，防止上下模合模时出现装反的问题，减少换模调试的时间成本。

安装边界上，整套工装的闭合高度控制在280-320mm区间，模架外形尺寸适配400*600mm的压力机工作台面，下模座的安装槽采用标准的T型槽间距设计，不需要额外加工转接板就可以直接固定在常规冲压设备上，上模柄采用标准直径50mm的规格，适配绝大多数机械式压力机的滑块装夹孔。送料高度设置在离下模表面15mm的位置，和市面上常见的滚轮送料机、夹式送料机的出料高度匹配，不需要额外调整送料线高度。

细节结构上，所有和带料接触的成型镶块都采用了SKD11材质淬火处理，硬度达到HRC58-62，表面做了镜面抛光，减少冲压过程中材料和模具表面的粘附，避免弹片表面出现拉伤压痕。卸料板采用了弹性卸料结构，配合矩形弹簧提供均匀的压料力，防止薄料在冲裁过程中出现翘曲变形，浮料销的顶出行程做了限位设计，保证带料在工位间移送时不会被凹模卡住，同时顶出力均匀分布在带料两侧，不会把已成型的弹片部位顶变形。

在实际生产场景里，这套工装可以适配多种相近规格的弹片生产，只需要更换对应的成型镶块和调整挡料位置，就可以快速切换产品型号，不需要更换整套模架，大幅降低多品种小批量生产时的模具投入成本。冲裁工位的凸凹模间隙按照料厚的5%设置，保证冲裁断面的光亮带占比超过80%，毛刺高度控制在0.01mm以内，不需要后续额外去毛刺工序，成型后的弹片可以直接进入装配环节。考虑到连续冲压时的废料排出，下模座对应冲裁工位设置了倾斜的废料滑槽，冲裁下来的边角料可以顺着滑槽直接滑入设备下方的废料收集箱，不需要人工频繁清理模面，减少生产过程中的安全隐患。
