多层叠式金属板材分切冲压模具

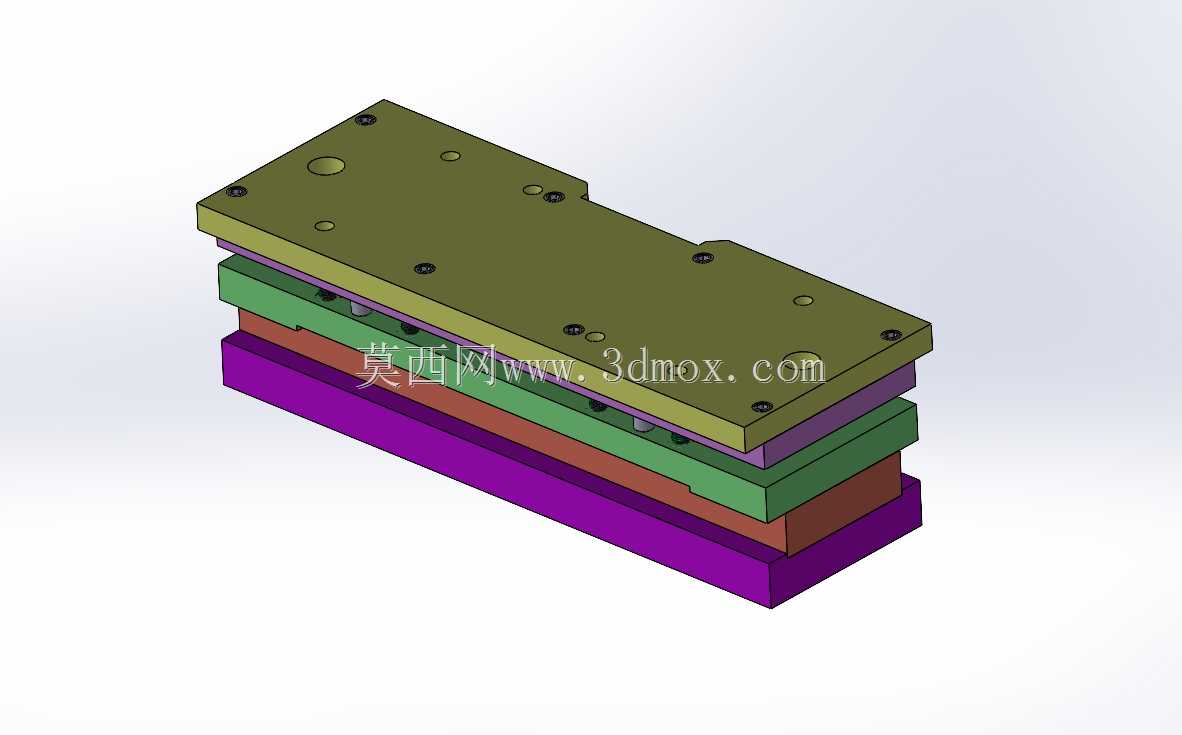

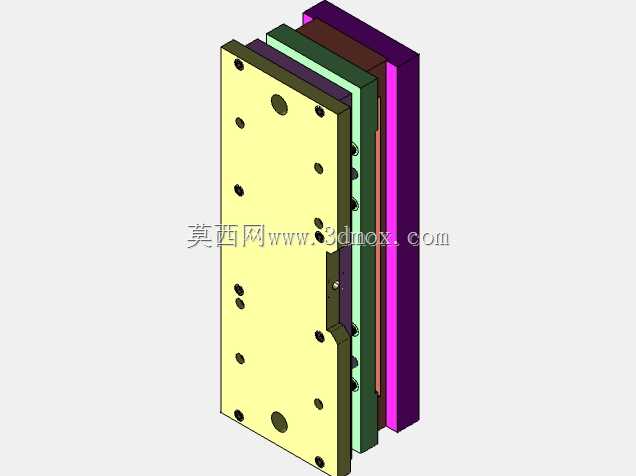

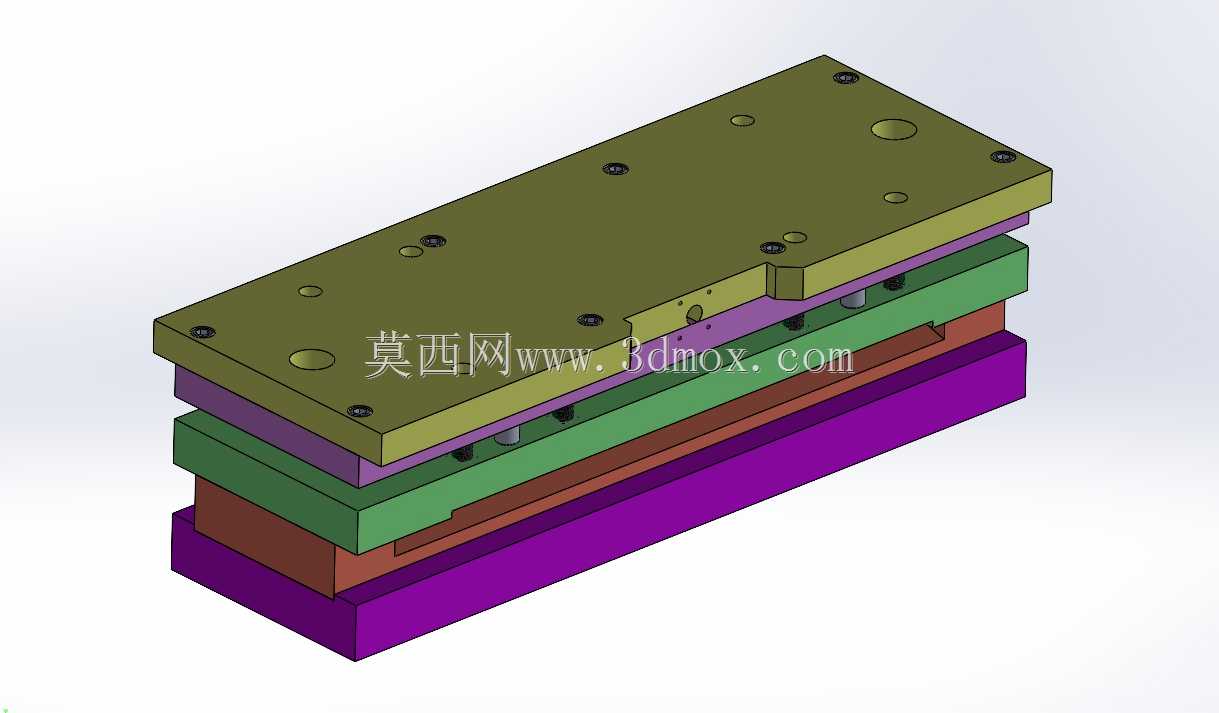

　　这套叠层结构的板料冲切工装，主要面向五金钣金加工产线的薄板定尺分切工序，适配常规机械式冲床的安装接口，可完成0.5-3mm厚度冷轧钢板、镀锌板的单次或连续步冲分切作业，替代传统剪板机的定尺裁切环节，针对小批量多规格的钣金件下料场景，能大幅减少单批次下料的调机辅助时间。整套模具采用多层板叠合的模架结构，从下到上依次为下模座、下垫板、凹模板、卸料板、凸模固定板、上垫板、上模座，各层板通过内六角螺钉与定位销完成精准定位锁紧，层间贴合面经过平面磨床精磨处理，平面度控制在0.02mm以内，避免合模过程中出现偏载啃模的问题。

　　凸模采用镶件式安装结构，分切刃口部分选用Cr12MoV冷作模具钢，淬火硬度达到HRC58-62，刃口间隙根据加工板厚设置为板厚的5%-8%，冲切过程中可保证板材断面无明显毛刺，减少后续去毛刺的工序工作量。卸料板配备矩形螺旋弹簧提供卸料力，弹簧预压量经过核算，合模时卸料板先压紧板材再完成冲切动作，避免薄板冲切过程中出现翘曲变形，冲切完成后弹簧带动卸料板复位，将卡滞在凸模上的板料顺利脱出，防止带料问题影响连续作业。模具的导柱导套设置在模架四角，采用滑动导柱结构，导柱与导套的配合间隙控制在0.01mm以内，合模过程中可保证凸模与凹模的对中精度，避免刃口错位造成崩刃。

　　安装边界方面，下模座设置有标准U型安装槽，可直接适配冲床工作台的T型槽螺栓固定，上模座的模柄尺寸符合常规开式冲床的滑块安装孔规格，无需额外加工转接板即可完成装夹。实际生产场景中，这类模具常应用于机箱机柜钣金件、五金冲压件的首道下料工序，配合自动送料架可实现连续步冲分切，单次冲程即可完成定尺板料的裁切，相比剪板机下料，冲切出的板料尺寸一致性更好，边缘直线度更高，可直接进入后续折弯、冲压成型工序，无需二次修边。设计过程中针对不同厚度的板材冲切需求，在凸模固定板上预留了镶件更换空间，只需更换对应刃口间隙的凸模与凹模镶件，即可适配不同厚度板材的分切需求，模架部分可通用，大幅降低多规格生产的模具制造成本。

　　模架上设置的多个定位孔，可配合导料销、挡料销完成条料的送料定位，保证每次冲切的步距精度，送料误差可控制在0.1mm以内，满足精密钣金件的下料尺寸公差要求。各层模板的厚度经过强度校核，上模座与下模座选用45号钢调质处理，保证模架整体刚性，冲切过程中无明显形变，垫板部分选用45号钢淬火处理，分散凸模传递的冲压力，避免模座被压出凹痕影响模具寿命。模具的刃口维护也做了针对性设计，凹模镶件采用快拆结构，松开锁紧螺钉即可取出镶件进行刃磨，无需将整套模具从冲床上拆下，减少设备停机维护时间。在电器五金、家具五金、小型钣金结构件的加工车间中，这类分切模具是下料环节的核心工装，相比激光切割下料，其单批次加工效率更高，单件加工成本更低，适合大批量定型钣金件的生产作业。
