小型石材陶瓷加工专用桥切机结构设计

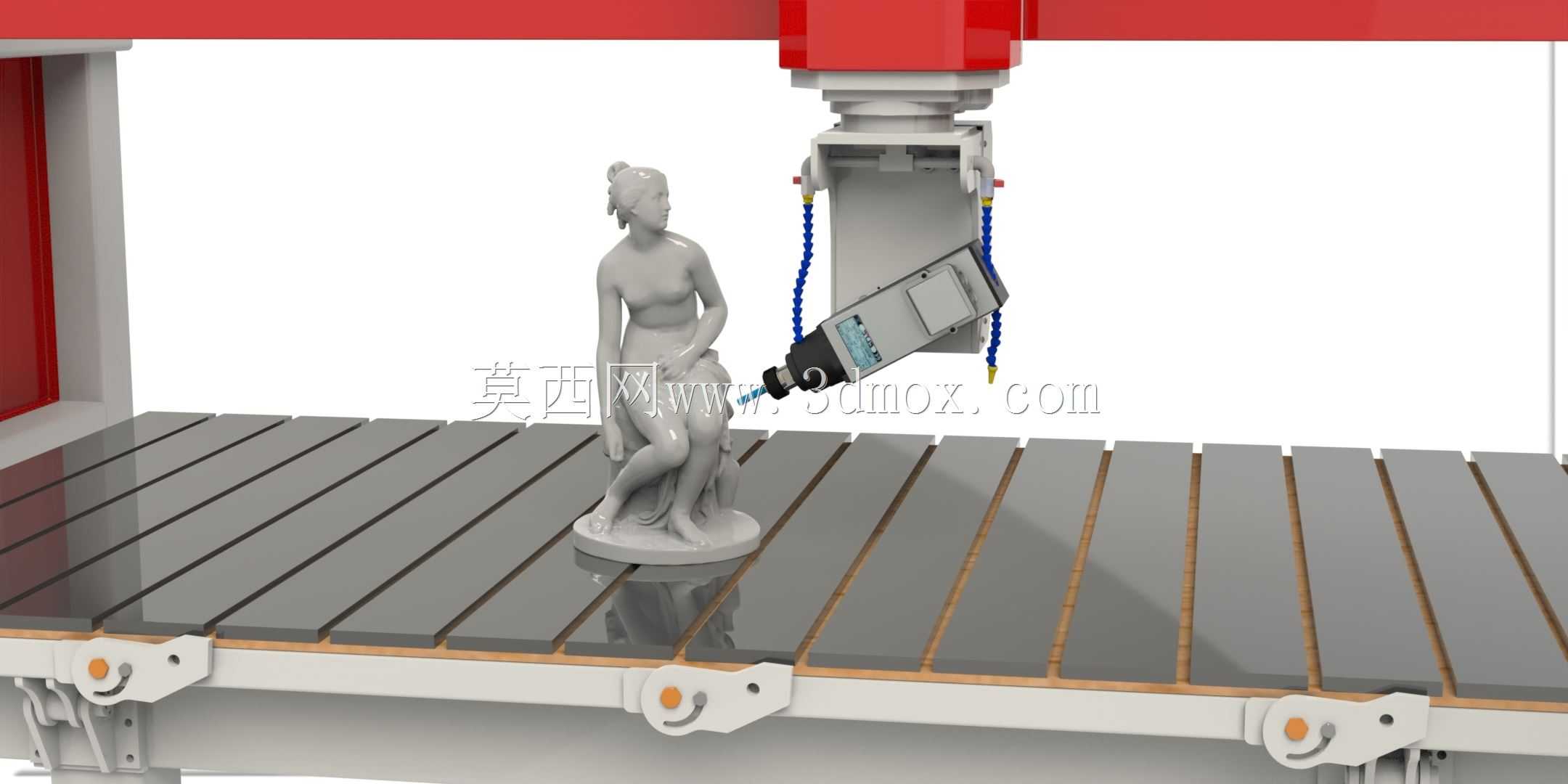

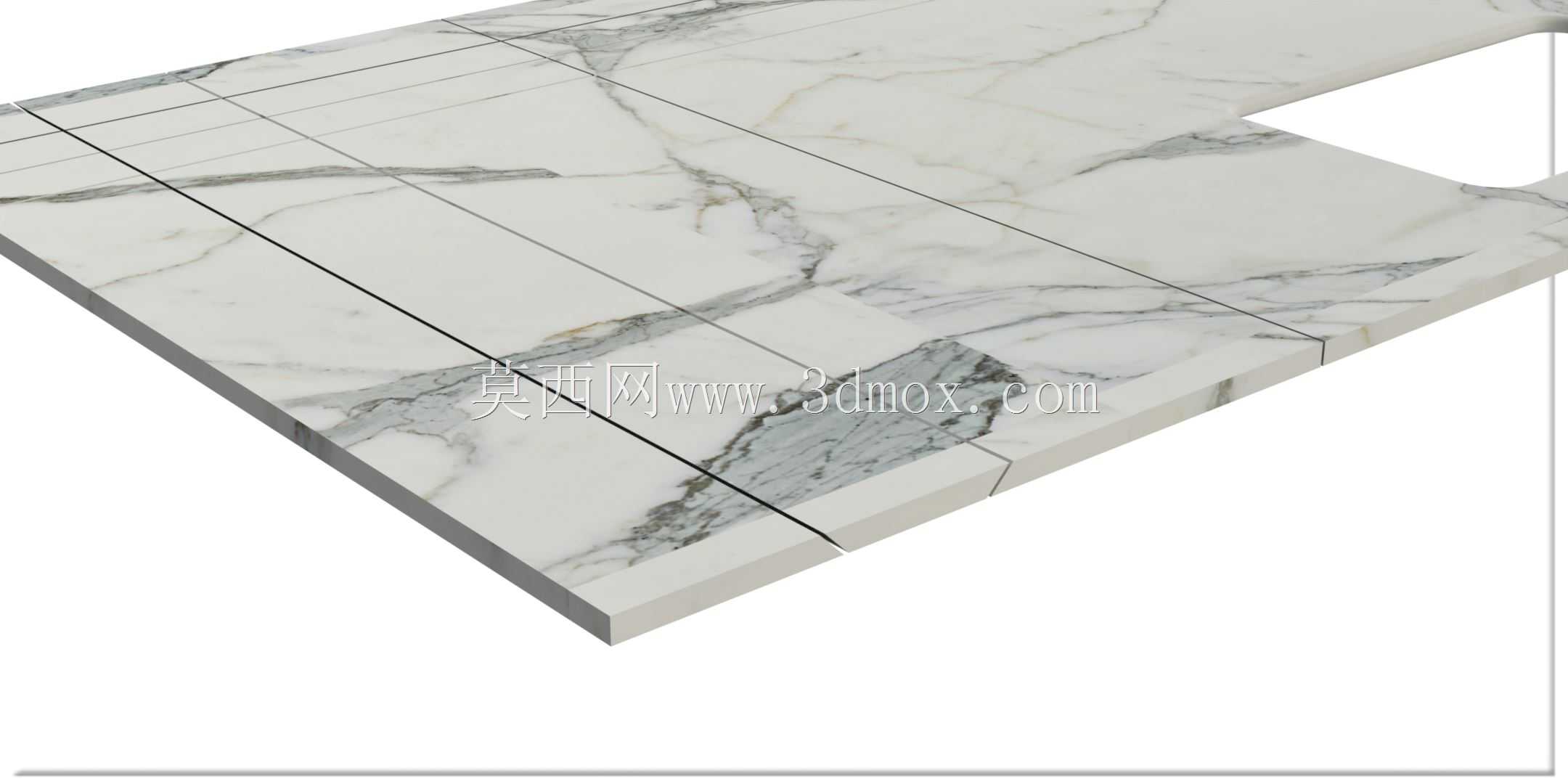

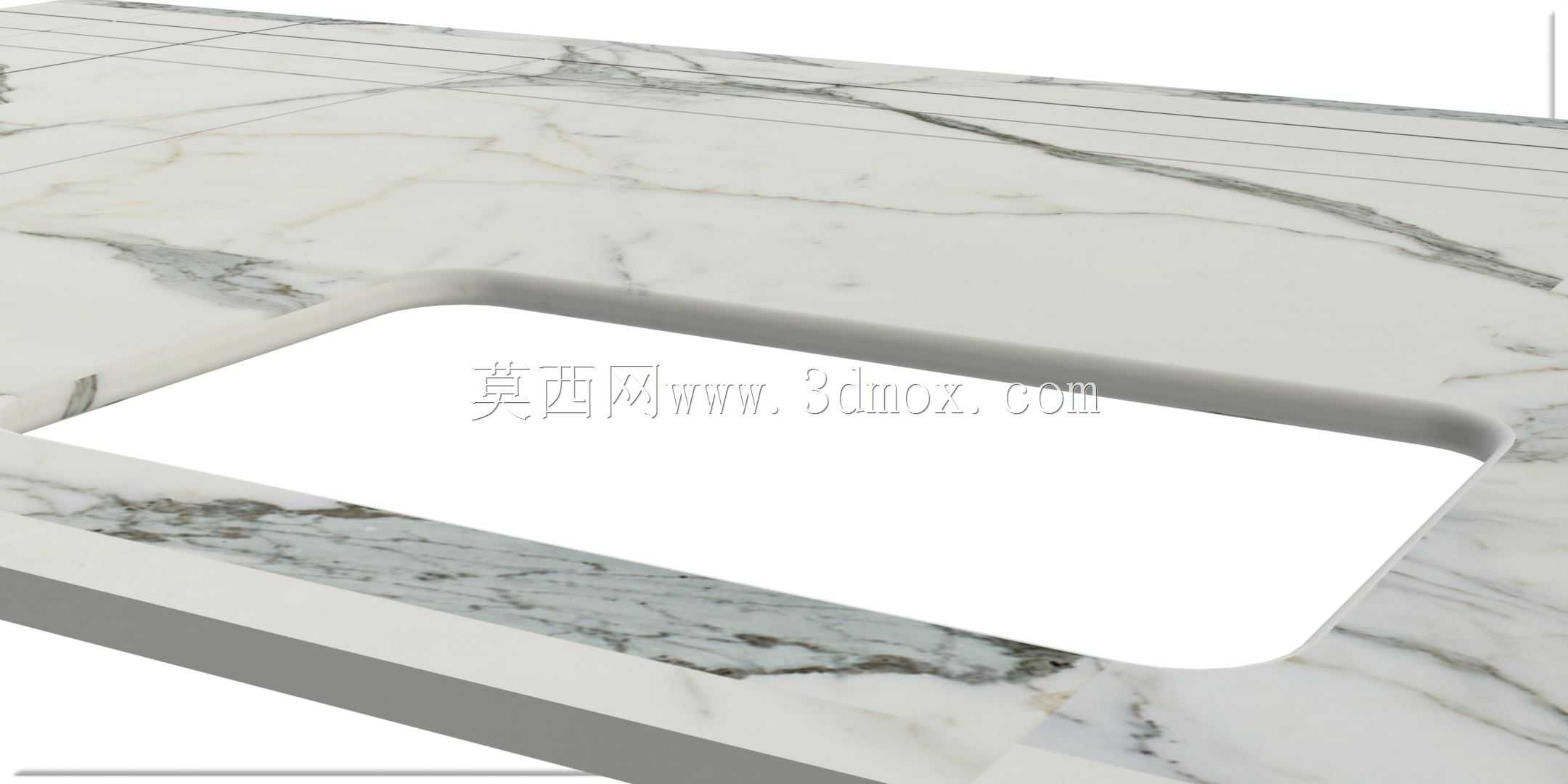

　　这款桥切设备的三维结构，核心面向小型石材加工作坊、陶瓷定制加工门店的日常生产场景设计，区别于大型石材厂用的重载桥式切割机，整体结构做了轻量化适配，刚好匹配小批量定制加工的产能需求，不需要占用过大的厂房空间，也能兼顾常见规格板材的加工范围。从实际加工用途来看，设备同时覆盖桥式切割与立式加工两个作业维度，既可以完成大理石、人造石、陶瓷大板的定尺开料、直边裁切，也能完成简单的铣型、磨边工序，不用在多台设备之间反复转运工件，对于小作坊的有限作业空间来说，能减少工件搬运的辅助工时，也降低了多设备采购的成本投入。

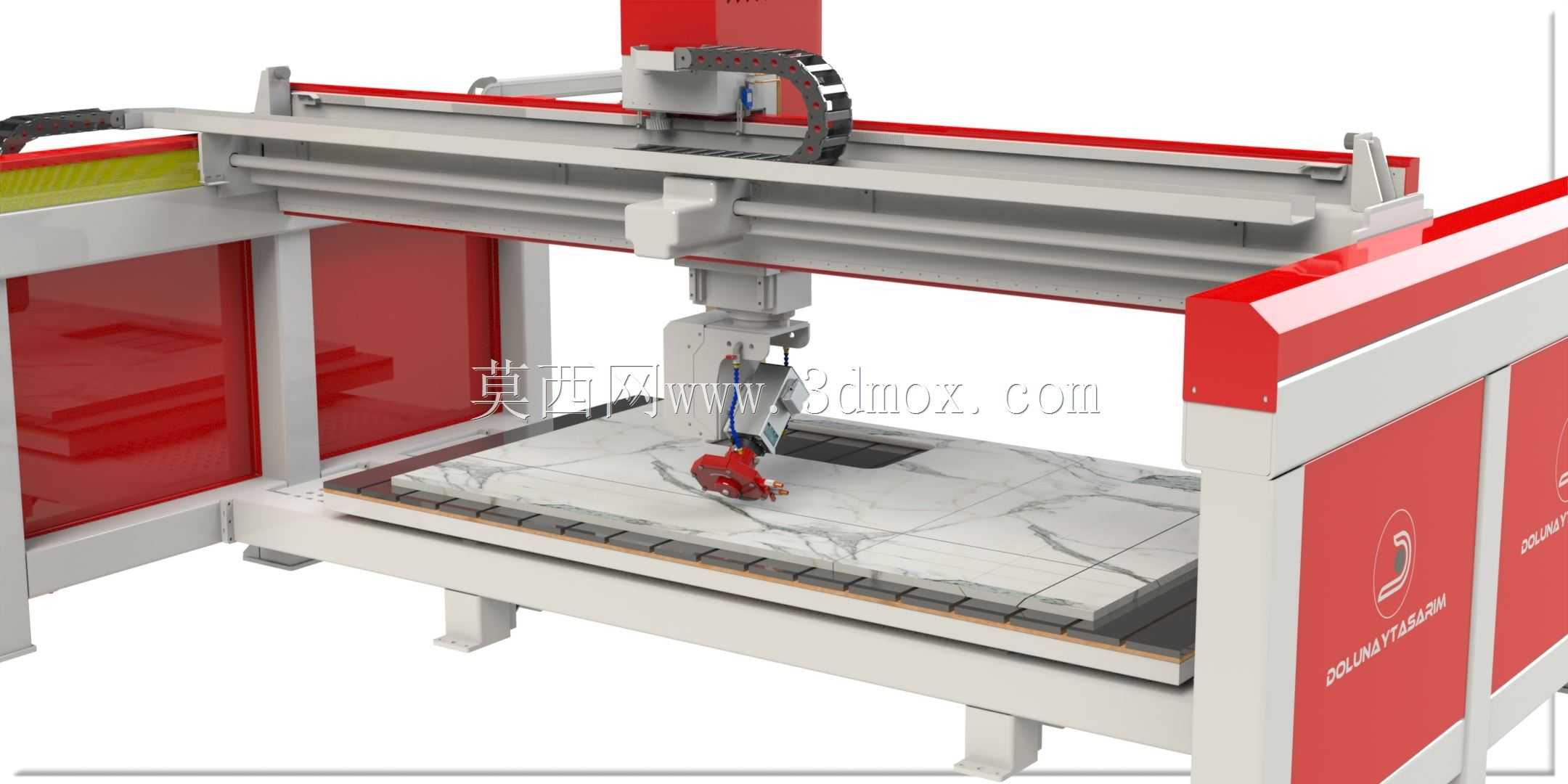

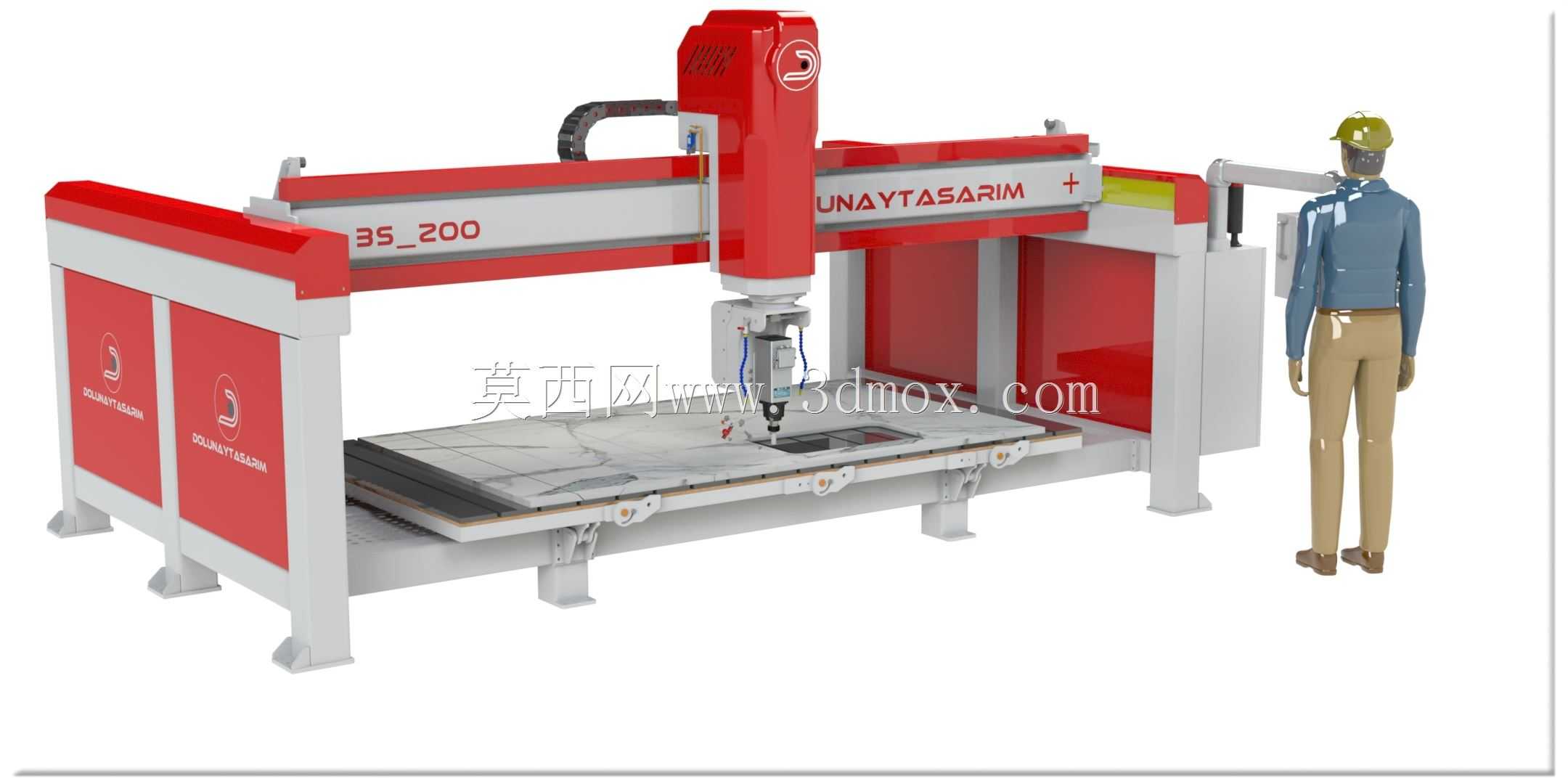

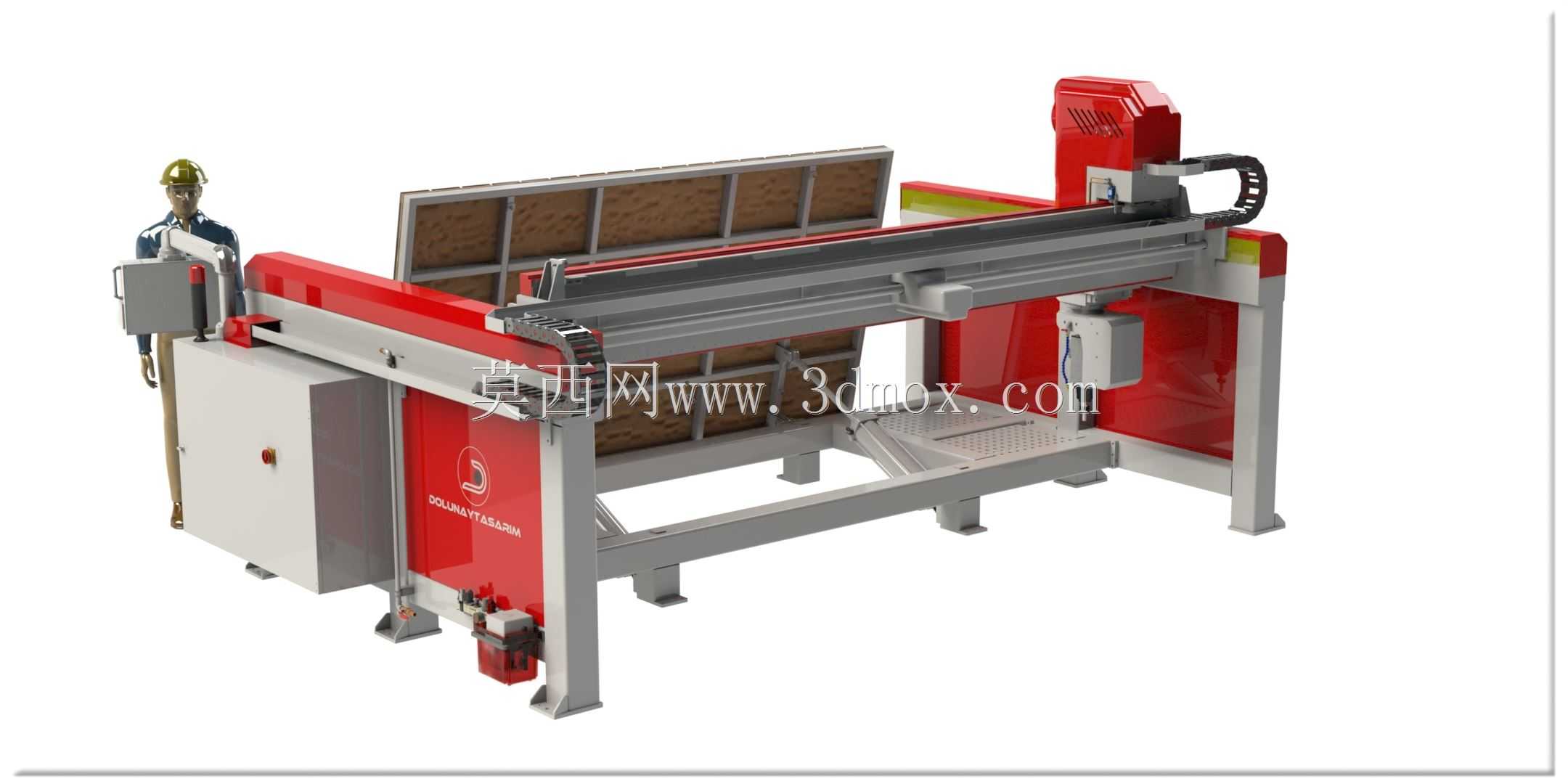

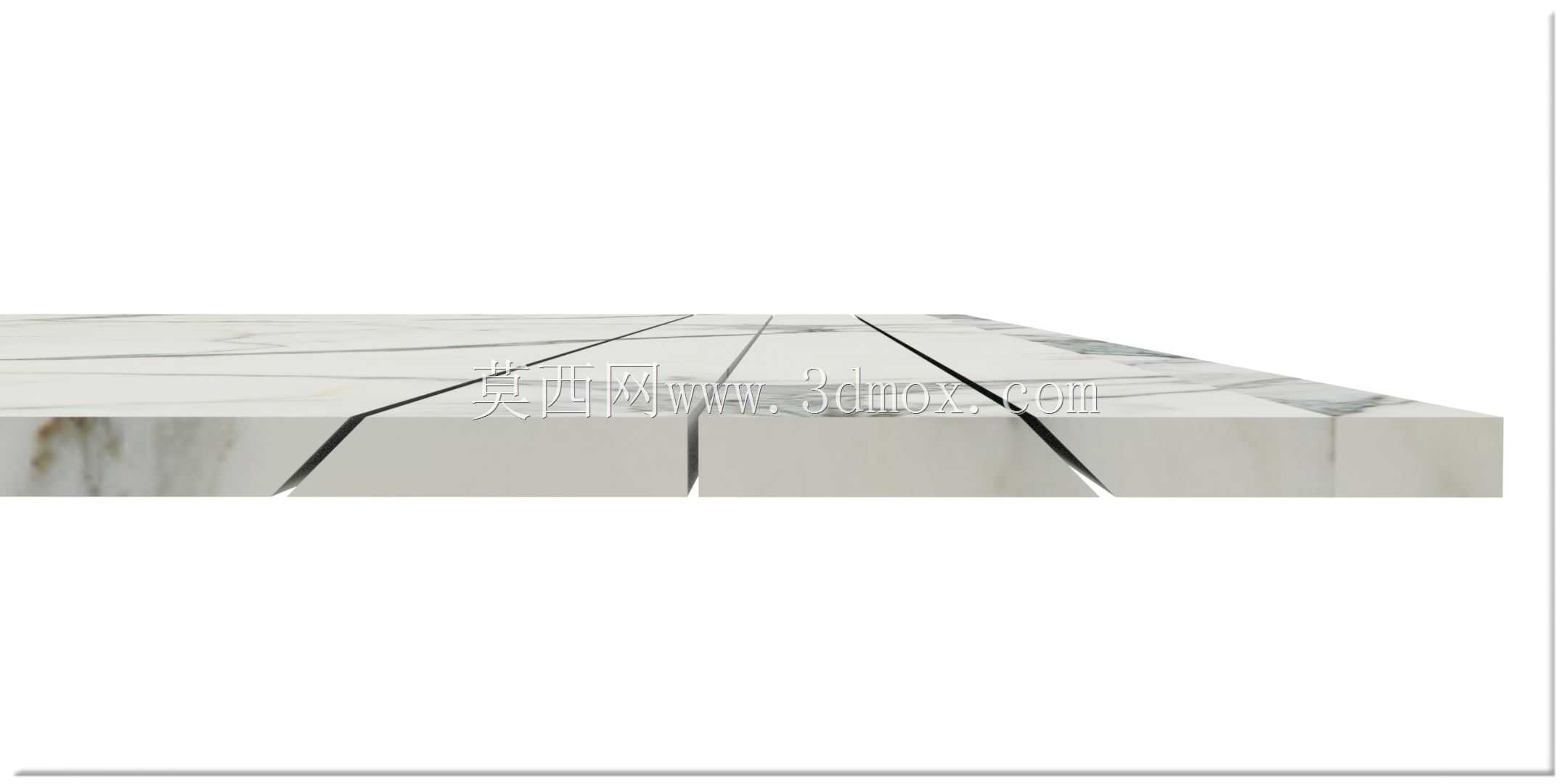

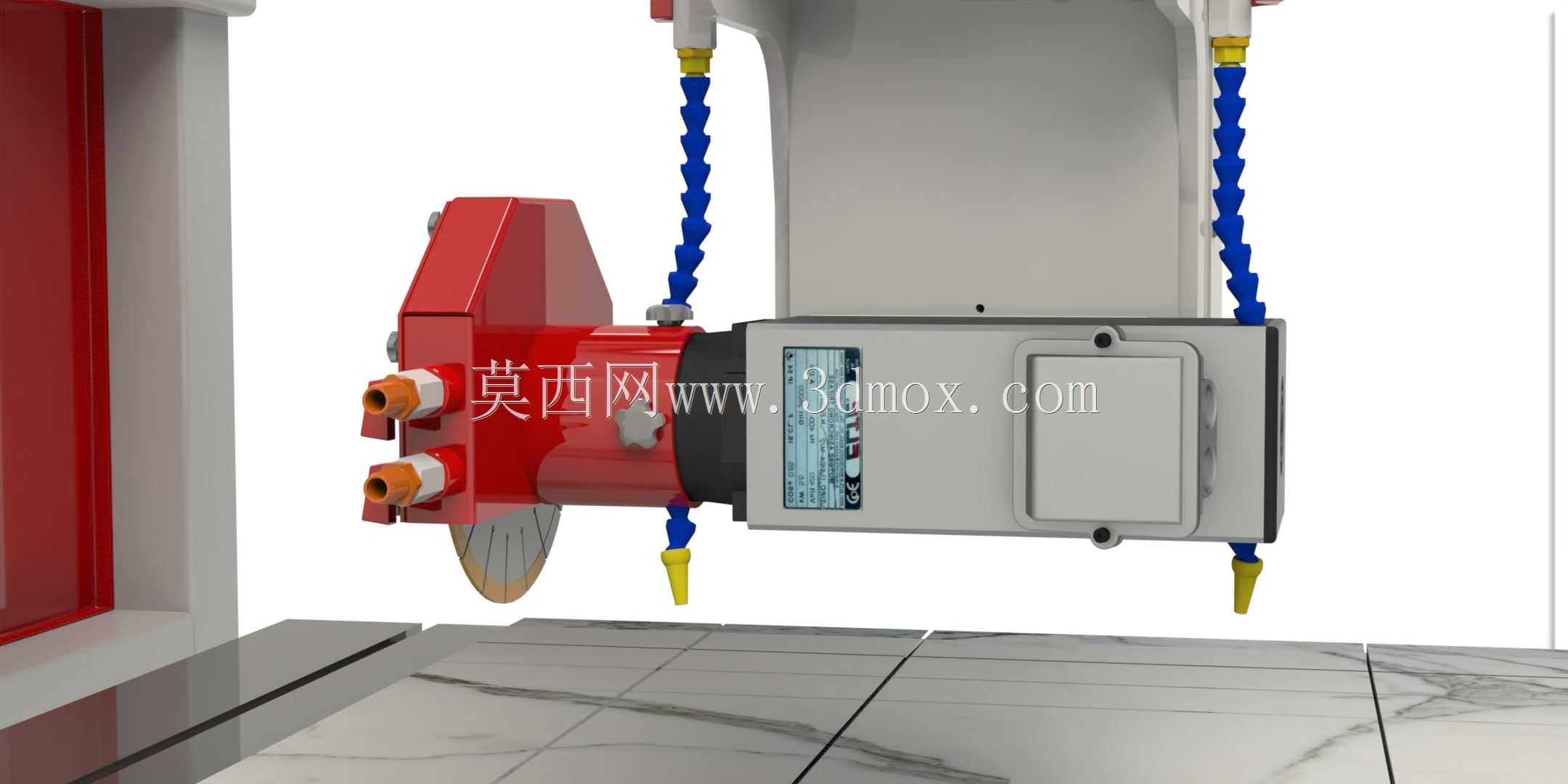

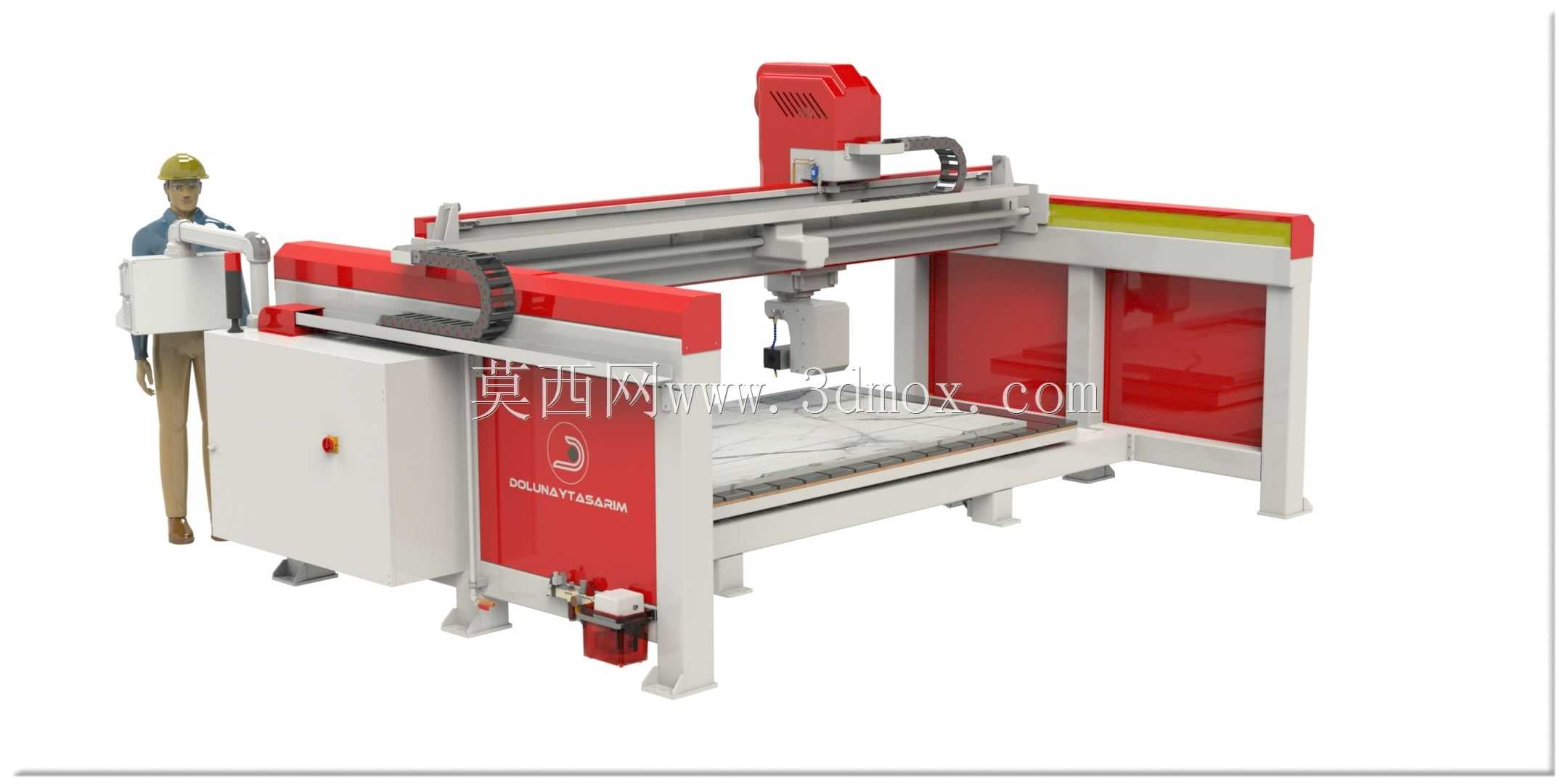

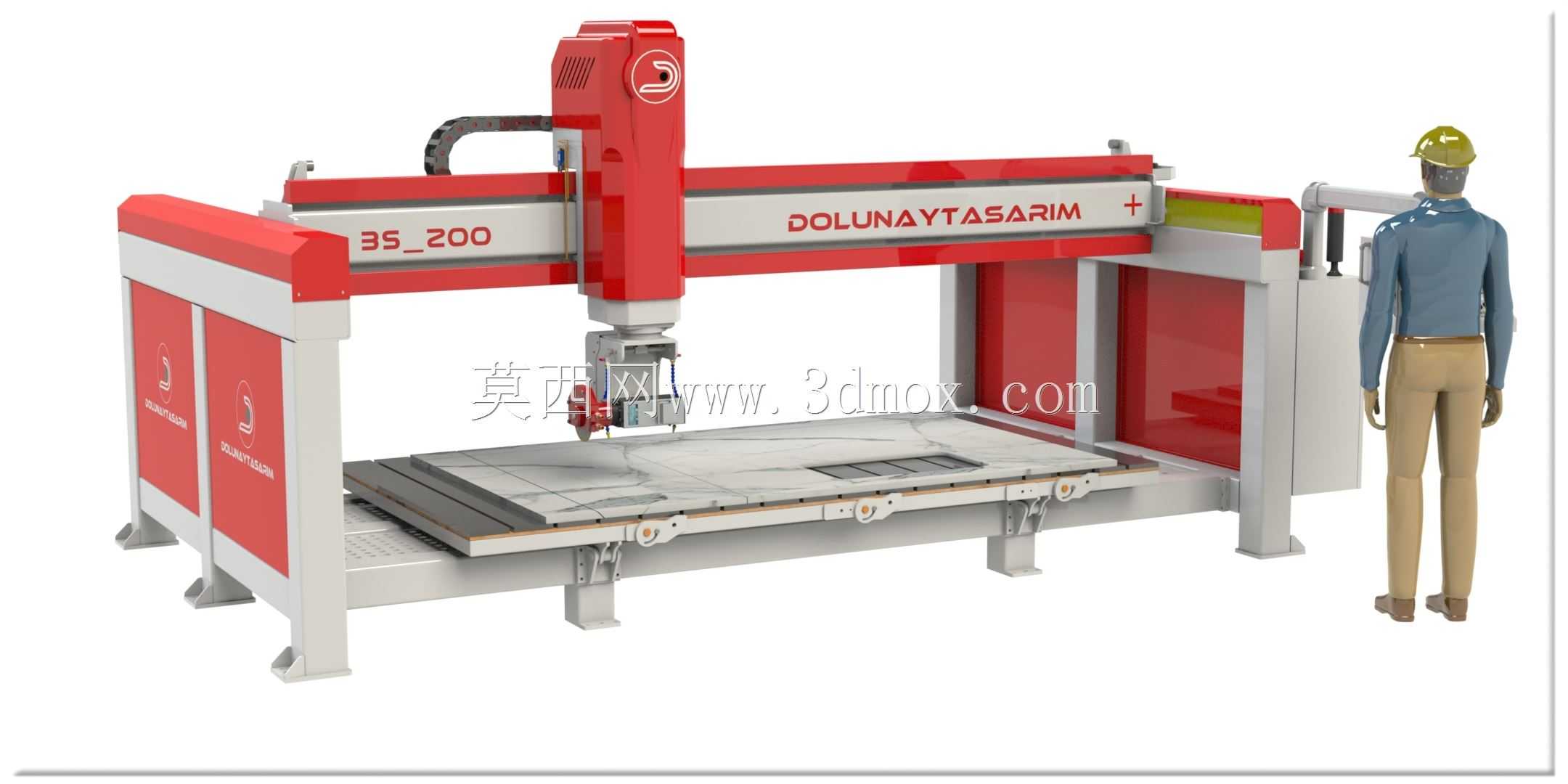

　　功能设计上做了数控与手动双控制模式的兼容，常规批量定尺加工时可以走数控程序自动走刀，保证裁切尺寸的一致性，遇到异形修边、现场补单的小尺寸工件时，也能切换手动控制模式，操作灵活度更高，适配小作坊多品种、小批量的接单特点。针对陶瓷加工容易出现崩边、角裂纹的行业痛点，设计时特意选用了小直径锯片的配置，通过提高锯片转速、降低单齿切削量的方式，减少裁切时对陶瓷板材边角的冲击，从结构上降低崩边报废率，同时小锯片的转动惯量更小，启停响应速度更快，实际裁切效率比同规格普通锯片的设备更高。整体结构采用龙门桥式布局，横梁沿两侧床身的导轨做纵向移动，加工主轴沿横梁做横向移动，主轴自身带垂直方向的进给行程，三个轴向的运动配合覆盖整个工作台面的加工范围；床身部分采用方管焊接框架结构，内部做加强筋排布，保证承托重型石材板材时的结构刚性，避免长期使用出现导轨安装面变形影响加工精度。两侧的立柱与横梁连接位置做了阻尼缓冲结构，横梁快速移动到行程端点时不会产生刚性撞击，既降低设备运行的噪音，也能减少冲击对导轨、传动部件的损耗，延长设备的维护周期。

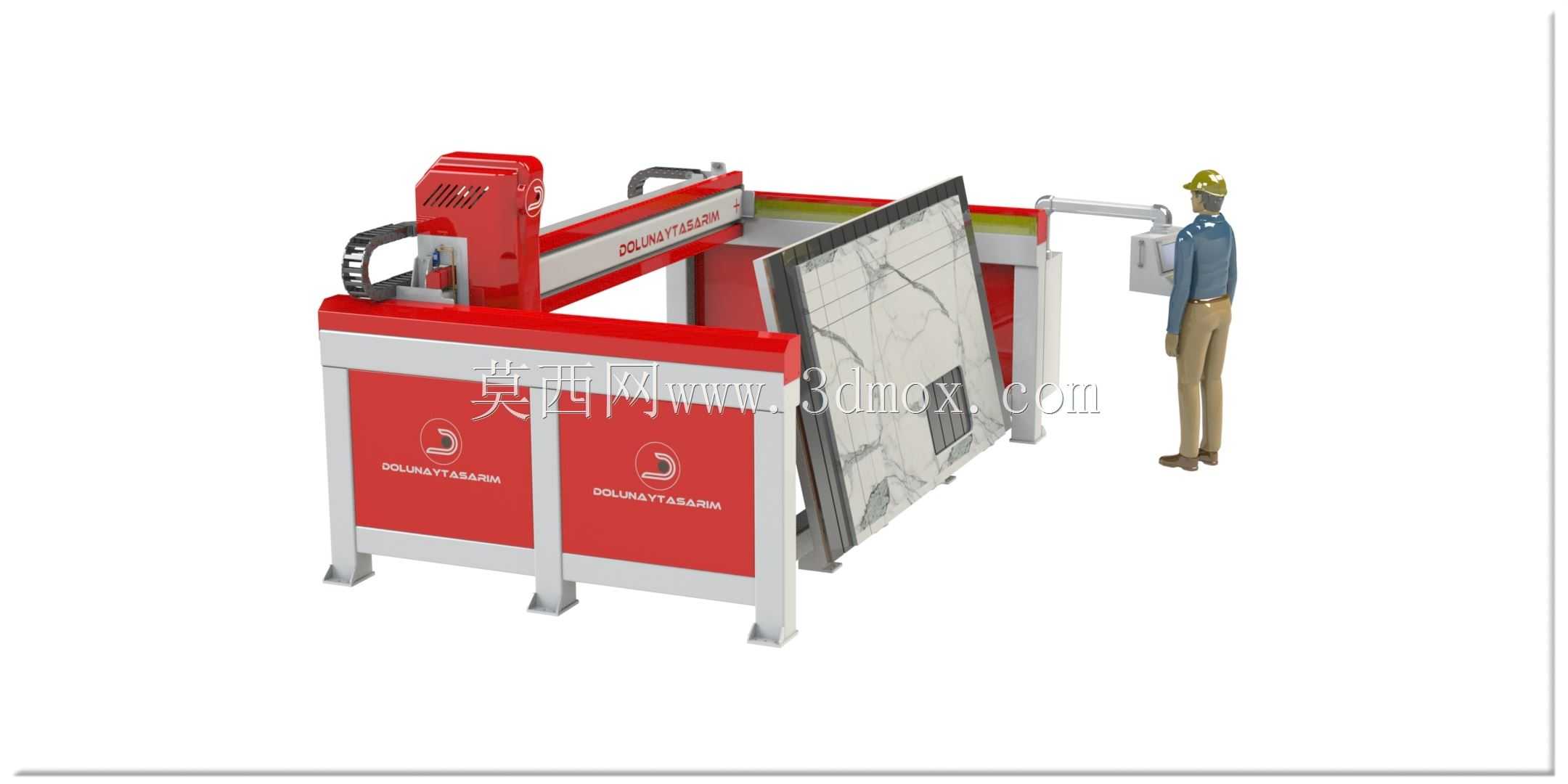

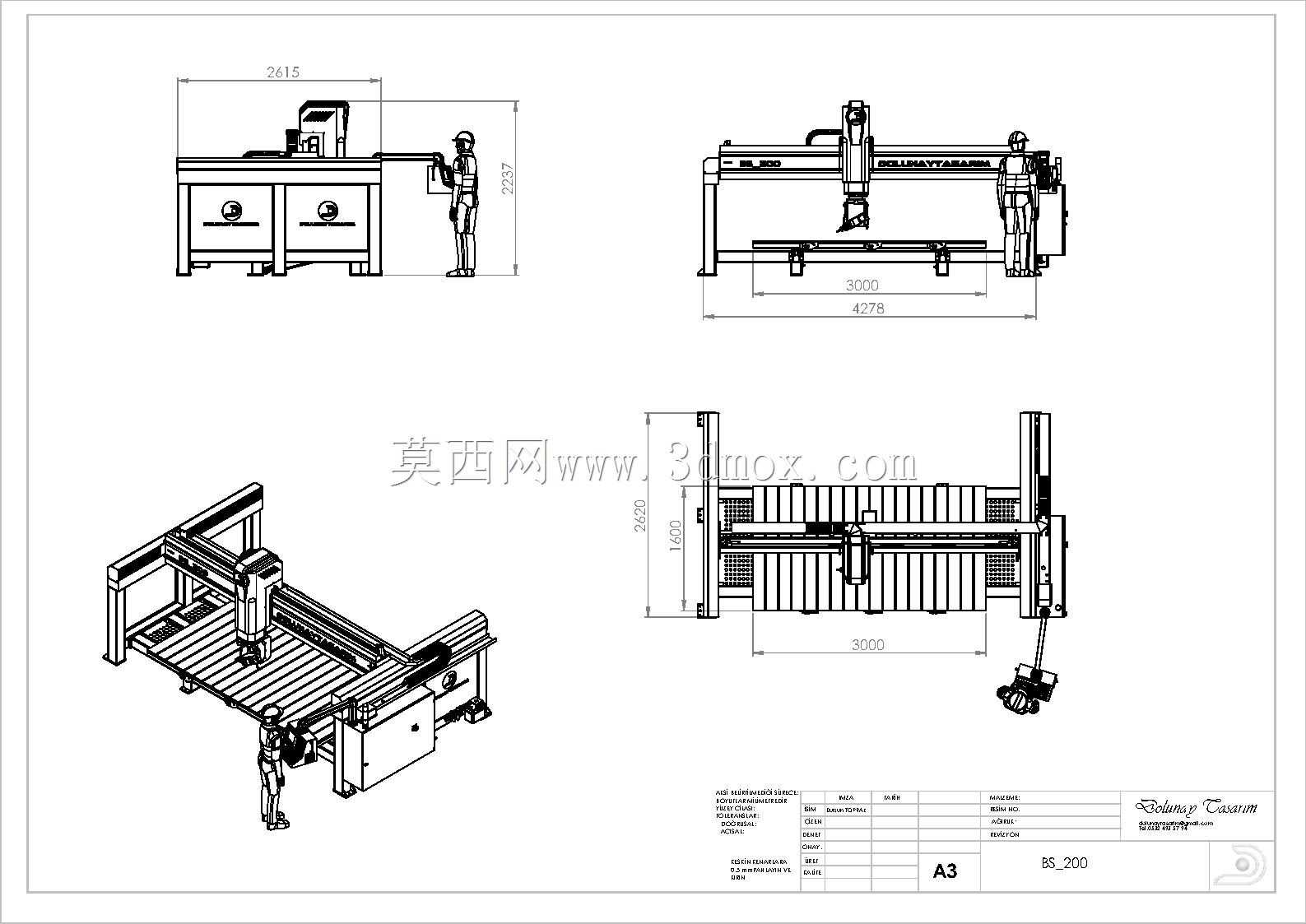

　　工作台采用平整的钢板台面设计，表面预留了工件固定的T型槽位，方便不同尺寸的板材装夹定位，台面的有效加工范围刚好覆盖常规家装用的大理石台面板、陶瓷大板的常见尺寸，不需要额外扩展台面就能满足绝大多数小作坊的接单需求。从安装边界来看，设备整体的占地面积控制在小型作坊的常规厂房承重范围内，不需要做特殊的地基加固，地面平整度满足普通工业厂房要求即可安装调试，设备顶部的主轴行程最高点距离地面的高度，也适配常规厂房的层高，不需要额外抬高厂房空间；两侧的维护空间预留充足，日常更换锯片、检查导轨润滑、检修传动部件时，不需要拆解主体结构就能完成操作。

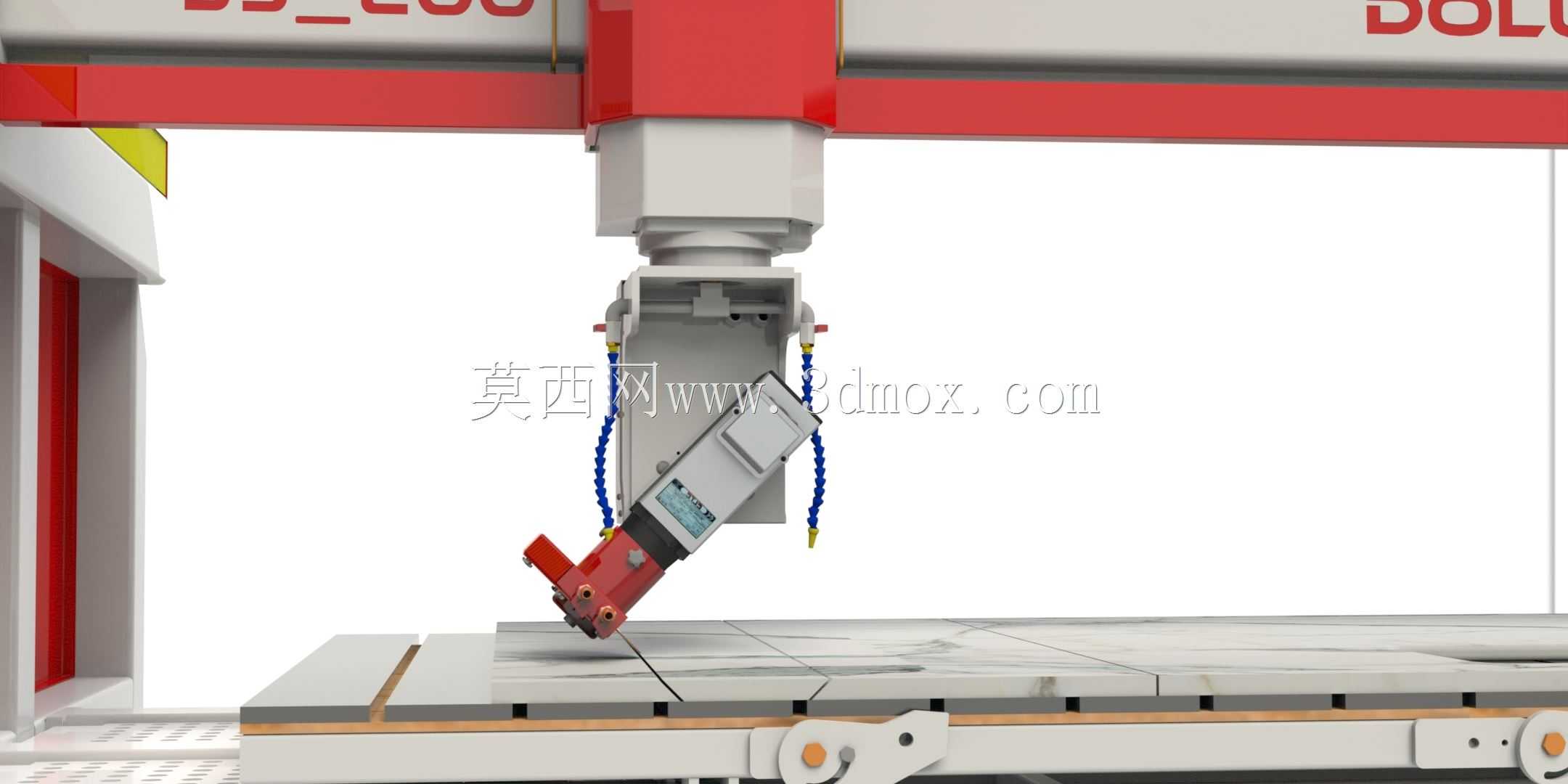

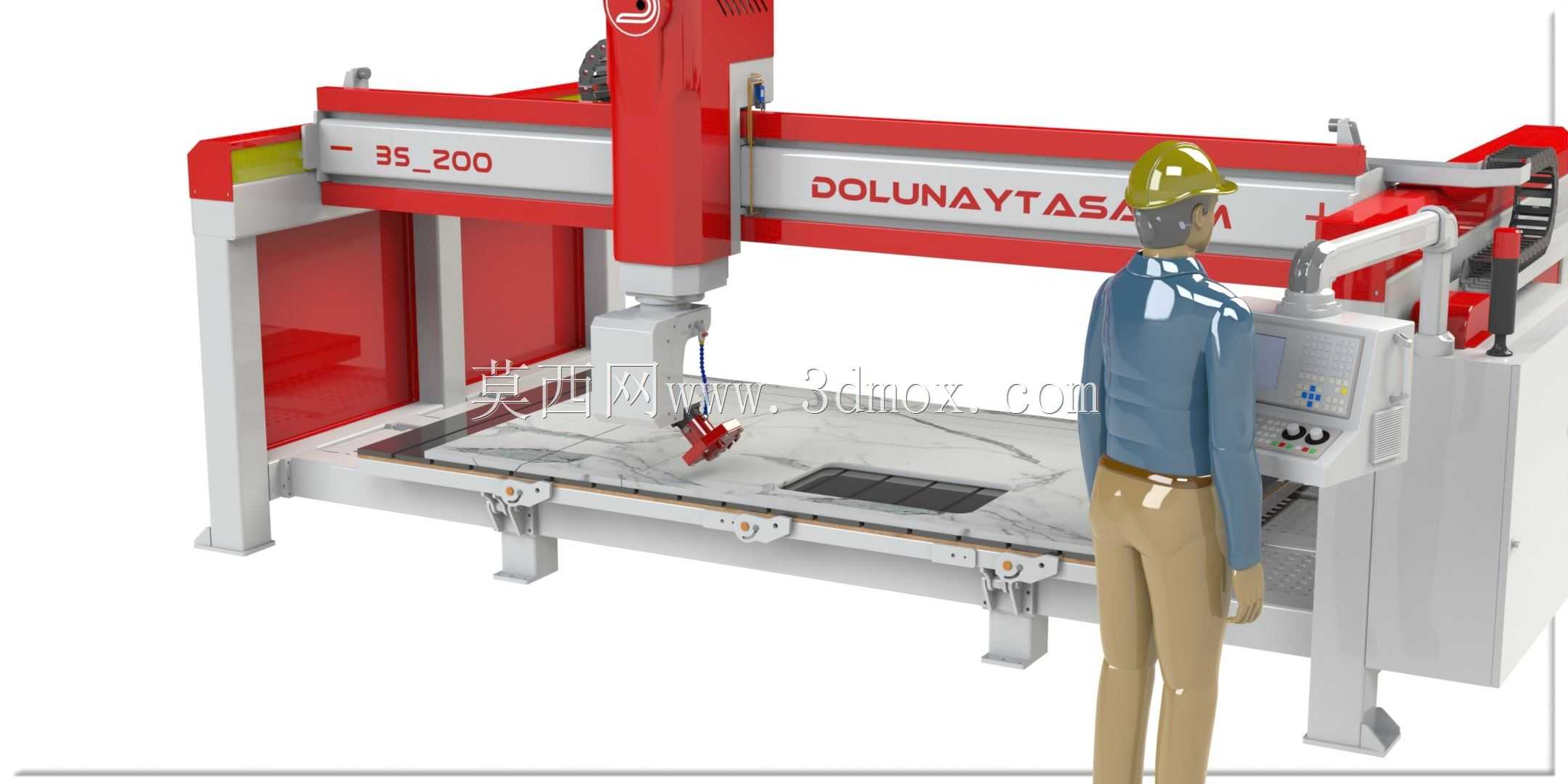

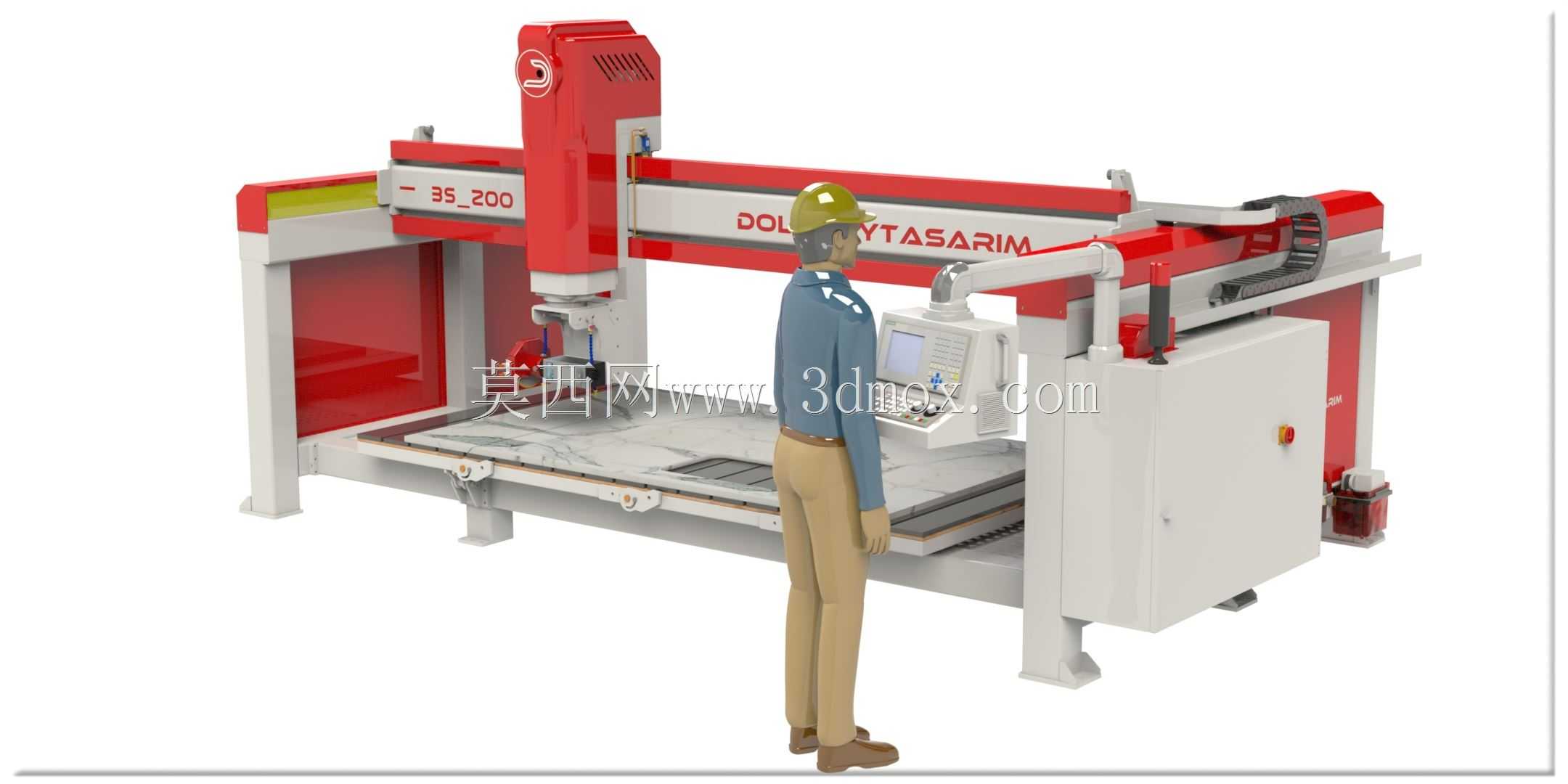

　　设计过程中对管线排布做了内置处理，所有的动力线缆、控制气管都沿横梁、床身的内部走线槽布置，外部没有裸露的管线，既避免加工时的水渍、石粉侵蚀管线，也防止工件吊装、转运时刮蹭到管线造成故障。设备的操作面板设置在床身侧方的人体工程学高度位置，操作人员站在设备侧面就能完成模式切换、参数调整、启停操作，不需要频繁走动，作业时的视野刚好覆盖整个加工台面，能随时观察锯片的切削状态，遇到异常情况可以及时停机处理。主轴部分设计了防水防尘的密封结构，加工时的冷却水、石粉不会进入主轴轴承内部，保证主轴在高湿高粉尘的加工环境下能长期稳定运行；锯片的防护罩做了可调节设计，根据加工板材的厚度调整防护罩的高度，既可以阻挡切削时的水花、石屑飞溅，也不会影响操作人员观察切削位置。
