数控车床自动上下料生产线结构设计

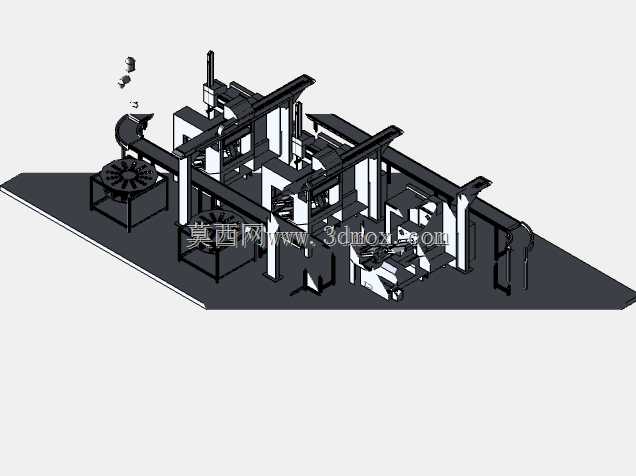

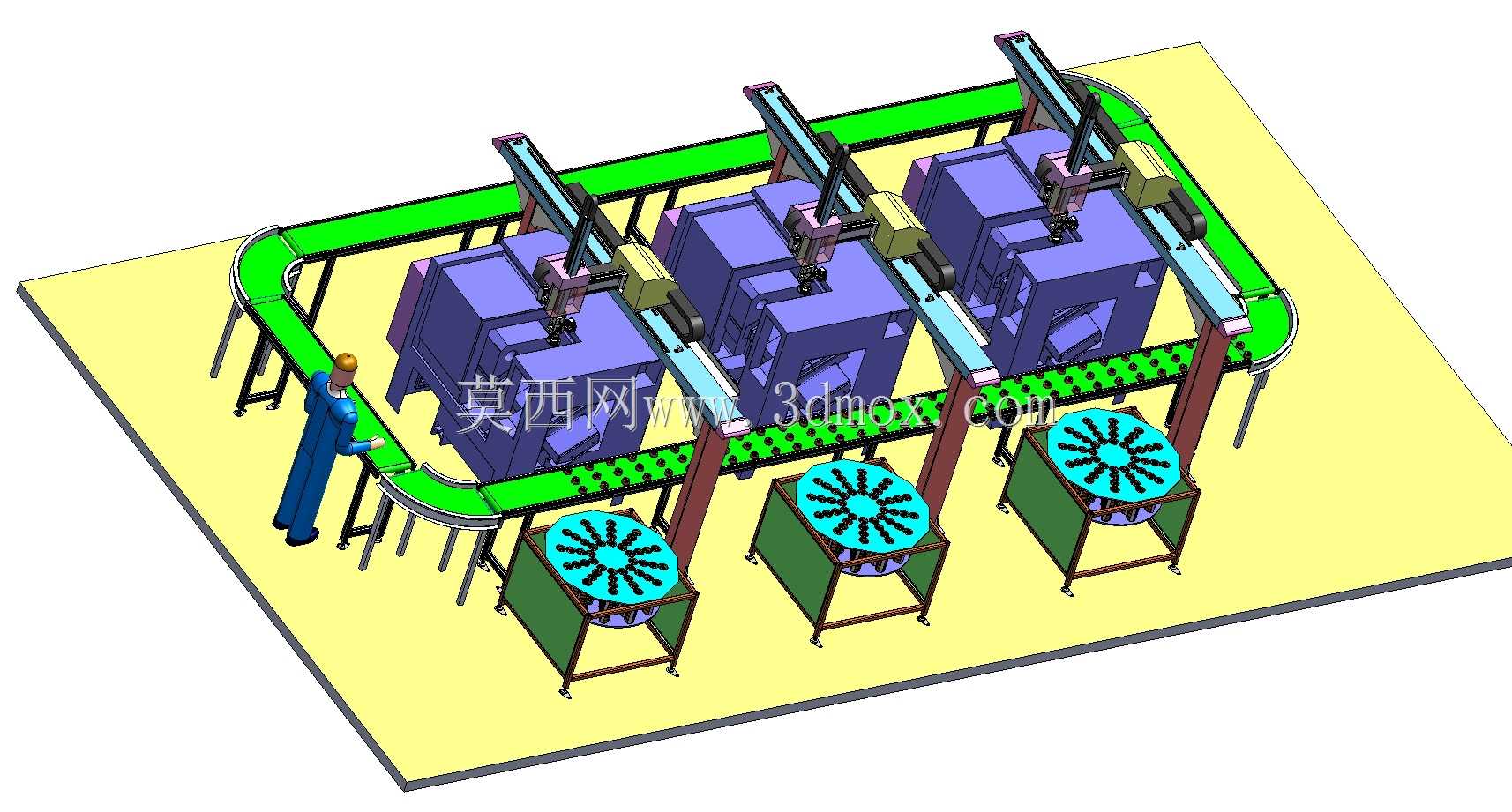

　　这套产线的布局核心围绕三台并排布置的卧式数控车床展开，采用环形输送线配合桁架式上下料机械手的组合方案，主要适配盘类、短轴类回转体零件的批量加工场景，常见于汽车零部件、通用五金配件的机加工车间，可替代人工完成工件在各工序间的流转、上下料动作，解决人工上下料效率不稳定、装夹定位偏差大、高危工序人工操作安全隐患多的实际问题。从安装边界来看，整套产线的占地轮廓为矩形，长度方向沿车床排布方向延伸，宽度方向覆盖车床操作侧与料仓布置区域，安装时需在车床后侧预留桁架支撑立柱的固定空间，地面需做预埋处理以保证桁架运行时的刚度，避免机械手高速移动产生的振动影响车床加工精度。

　　输送系统采用绿色柔性链板的环形布局，转弯段采用带导向的弯道结构，可实现工件在上下料工位与料仓之间的循环输送，链板上设置有与工件定位基准匹配的工装座，工件放置后可实现粗定位，减少机械手抓取时的位置补偿量。每台车床对应配置一套单轴桁架机械手，机械手的Z轴末端安装有气动夹爪，夹爪的夹持范围可根据工件外径调整，行程覆盖车床卡盘位置与输送线工装座位置，可完成从输送线取件、车床卡盘上下料、将加工完成工件放回输送线的全套动作，机械手的运行速度可匹配车床的加工节拍，避免出现待料堵料情况。

　　产线进料端设置三台旋转式料仓，料仓采用分度盘结构，每个工位可放置待加工毛坯或加工完成的成品，分度盘的旋转精度可保证工件取放位置的一致性，人工仅需在固定的上料工位将毛坯摆放到料仓空位、将成品取下即可，无需靠近车床运行区域，大幅降低操作风险。传感器布置覆盖全产线关键节点：输送线各工位设置光电传感器检测工件有无，桁架机械手的移动轴设置原点与限位传感器，车床卡盘位置设置到位传感器确认工件装夹状态，安全区域设置安全光幕与安全门联锁，一旦有人员进入危险区域，整套产线会立即触发紧急停止，避免安全事故。

　　整套系统的控制逻辑以PLC为核心，搭配HMI人机界面实现参数设置与状态监控，可实时显示各台车床的加工状态、机械手运行位置、料仓库存情况，支持手动、自动两种运行模式，调试阶段可手动控制单一部件动作，正常生产时切换为自动模式，各部件按照预设的节拍逻辑联动运行。设计过程中重点考虑了不同工序的节拍匹配问题，针对不同加工时长的工序，可通过调整输送线运行速度、机械手等待位置来平衡整线节拍，避免某一工位成为产能瓶颈；同时桁架的支撑立柱采用可调节结构，可适配不同型号、不同高度的数控车床安装，无需对原有车床做大规模改造，降低产线升级的改造成本。夹爪部分设计有快换接口，针对不同规格的工件仅需更换对应的夹爪指即可，无需重新调整整套机械手的安装参数，缩短换产调试时间。输送线的链板采用耐磨材质，可适配切削液环境下的长期运行，避免加工过程中带出的切削液腐蚀输送结构，线体下方设置有接液盘，可收集滴落的切削液并集中回流处理，保持车间现场整洁。
